Характеристики
Тип устройства
—
блок управления
Напряжение питания
—
230 В
Класс защиты
—
IP54
Дистанционное управление
—
Есть
Частотадатчика
—
433 МГц
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

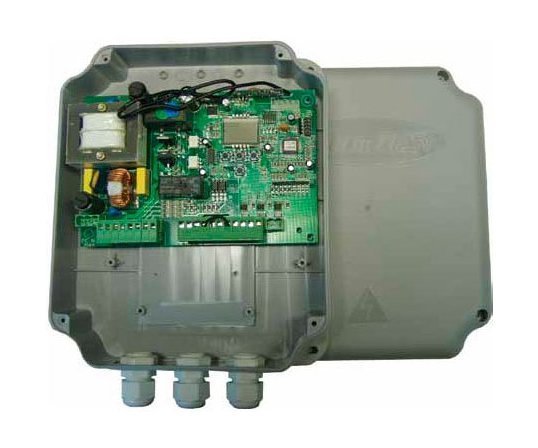

Блок управления DoorHan PCB-SW предназначен для управления приводами распашных ворот серий Swing и Arm с питанием 220В. В корпус помещен встроенный радиоприемник с частотой 433 МГц и возможностью удаленной записи до 60 пультов дистанционного управления.
Блок гарантирует бесперебойную работу при воздействиии радиопомех и предотвращает их воздействие на другие механизмы. Плата Дорхан предоставляет широкий диапазон рабочих температур, что обеспечивает его установку, как внутри помещений, так и снаружи.
Схема блока управления:
Описание клемм DoorHan PCB-SW:
- Разъемы для подключения питания (разъем J1): RE — подключение заземления; N — питание (нейтраль); L — питание (фаза);
- M1 (клеммы COM/OP/CL) — разъем для подключения 1-го электродвигателя;
- M2 (клеммы COM/OP/CL) — разъем для подключения 2-го электродвигателя;
- LAMP — выход для подключения сигнальной лампы (230 В~ 40 W max);
- S-B-S — команда «Полное открывание»;
- PED — команда «Пешеходный проход» или «Закрытие»;
- OP FOTO — контакты подключения устройств безопасности на открывание;
- CL FOTO — контакты подключения устройств безопасности на закрывание;
- STОP — контакты используются при наличии встроенной калитки для подключения устройств безопасности;
- +24 V — клемма питания аксессуаров 24В;
- S — клемма подключения дополнительного освещения;
- Lock — клемма подключения электромагнитного/электромеханического замков.
Документы
Инструкция
749,9 кб
Характеристики
Тип устройства
блок управления
Напряжение питания
230 В
Класс защиты
IP54
Дистанционное управление
Есть
Частотадатчика
433 МГц
Память
до 60 пультов ДУ
Совместимость
ARM 320, SWING 3000, SWING 5000
|
