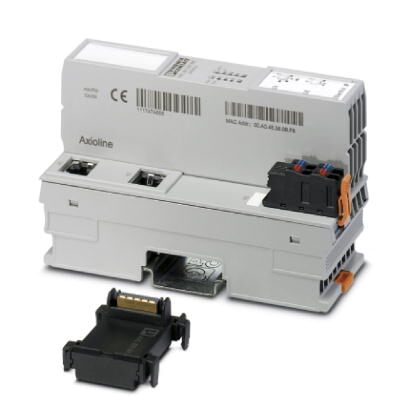

Описание
Axioline F, Устройство сопряжения с шиной, EtherNet/IP, Гнездо RJ45, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем и Axioline F штекером

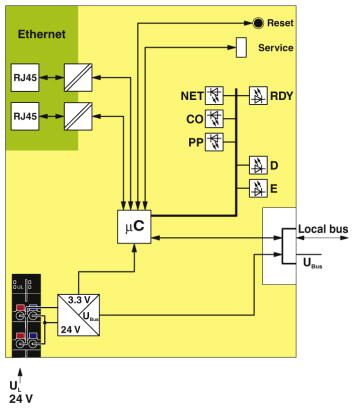

Описание изделия
Шинный интерфейс предназначен для применения в сети EtherNet/IP и является связующим звеном для соединения с системой ввода-вывода Axioline F.
К шинному интерфейсу можно подсоединять в ряд до 63 устройств Axioline F.
Для интеграции станции Axioline F в систему программирования в наличии соответствующий файл EDS.
Вы можете скачать по адресу: phoenixcontact.net/product/2688394
Преимущества для Вас
- 2 порта Ethernet (со встроенным коммутатором)
- Скорость передачи данных 10 Мбит/с и 100 Мбит/с
- Поворотный кодовый выключатель для настройки присвоения IP-адреса и других функций
- Поддерживаемые протоколы: SNMP, HTTP, TFTP, FTP, BootP, DHCP
- Обновляемое микропрограммное обеспечение
- Стандартная длительность цикла локальной шины Axioline F ок. 10 мкс
Коммерческие данные
Код заказа | 2688394 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 102 (C-6-2017) |
GTIN | 4046356606486 |
Вес/шт. (без упаковки) | 177,000 GRM |
Размеры

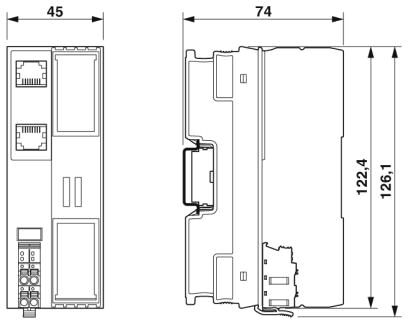

Чертеж | |
---|---|
Ширина | 45 мм |
Высота | 126,1 мм |
Глубина | 74 мм |
Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Монтажное положение: настенный монтаж на горизонтальной монтажной рейке) |
---|---|
-25 °C ... 55 °C (Монтажное положение: на выбор) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |

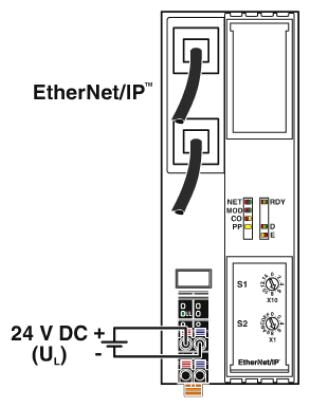

Параметры подключения
Наименование | Axioline F штекер |
---|---|
Тип подключения | Зажимы Push-in |
Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 177 г |
Указания по значениям массы | со штекером и цокольным модулем |
Интерфейсы
Наименование | EtherNet/IP |
---|---|
Количество каналов | 2 |
Тип подключения | Гнездо RJ45 |
Указание по типу подключения | Autonegotiation и Autocrossing |
Скорость передачи данных | 10/100 Мбит/с (Полу- или полнодуплексный (автоматическое распознавание, как опция ручная настройка)) |
Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
Наименование | Локальная шина Axioline F |
Тип подключения | Цокольный модуль |
Скорость передачи данных | 100 Мбит/с |
Наименование | Услуги |
Тип подключения | Микро-USB тип B |
Системные ограничения устройств сопряжения с шиной
Количество поддерживаемых оконечных устройств | макс. 63 (на станцию) |
---|---|
Количество оконечных устройств, подключаемых к локальной шине | макс. 63 |
Потенциалы Axioline
Наименование | Подача напряжения на логическую цепь UL (из UL производится питание локальной шины Axioline F UBus) |
---|---|
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | макс. 583 мА (с 2 A на Uшине для E/As и UL = 24 В) |
Потребляемая мощность | макс. 14 Вт (с нагрузкой 2 A на UBus для модулей ввода-вывода) |
Наименование | Питание локальной шины Axioline F (UBus) |
Электропитание | 5 В DC (посредством цокольного модуля) |
Источники питания | 2 A |
Наименование защиты | Защита от перенапряжений, напряжение питания |
Защита от подключения с неправильной полярностью, электропитание |
Стандарты и предписания
Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
---|---|
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27240490 |
---|---|
eCl@ss 4.1 | 27240490 |
eCl@ss 5.0 | 27242208 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242608 |
eCl@ss 8.0 | 27242608 |
eCl@ss 9.0 | 27242608 |
ETIM
EC001604 | |
ETIM 4.0 | EC001604 |
---|---|
ETIM 5.0 | EC001604 |
ETIM 6.0 | EC001604 |
ETIM 7.0 | EC001604 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 39121311 |
UNSPSC 12.01 | 39121311 |
UNSPSC 13.2 | 32151602 |
