Описание

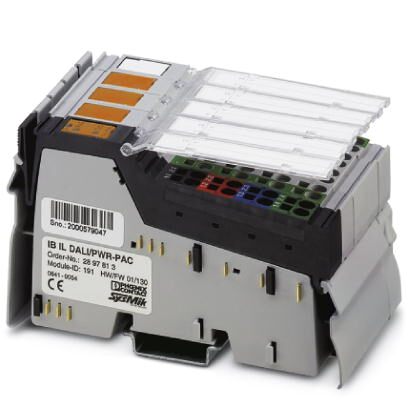

Inline, Ведущее устройство DALI, встроенный блок питания DALI, безопасная гальваническая развязка, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она представляет собой ведущее устройство DALI, которое может управлять до 63 устройствами DALI.
IB IL DALI/PWR-PAC оснащена встроенным блоком питания DALI. Ее можно дополнить макс. 3 дополнительными ведущими устройствами DALI IB IL DALI-PAC.
Преимущества для Вас
- Предлагаются функциональные модули для PC Worx
- До 64 оконечных устройств DALI на каждом ведущем клеммном модуле
- Защита шинной системы DALI от случайной подачи сетевого питания (до 250 В AC)
- Индикация диагностики, передачи и получения
- Безопасная гальваническая развязка шинной системы DALI
Коммерческие данные
Код заказа | 2897813 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 174 (C-6-2017) |
GTIN | 4046356133067 |
Вес/шт. (без упаковки) | 286,000 GRM |
Размеры
Чертеж | |
---|---|
Ширина | 48,8 мм |
Высота | 119,8 мм |
Глубина | 71,5 мм |
Указание по размерам | Размеры корпуса |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (При использовании клемм расширения DALI учитывайте изменение характеристик.) |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Параметры подключения
Наименование | Соединительный штекер Inline |
---|---|
Тип подключения | Пружинный зажим |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с |
Наименование | DALI |
Тип подключения | Штекер Inline |
Электропитание | тип. 14 В DC (Напряжение шины) |
Допустимая нагрузка по току | макс. 128 мА (Нагрузка на шину; при использовании клемм расширения DALI учитывайте изменение характеристик!) |
Выходной ток при коротком замыкании | макс. 250 мА |
Скорость передачи данных | 1200 бит/с |
Наименование защиты | Шина оснащена защитой до 250 В AC |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 286 г |
Указания по значениям массы | cо штекером |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | макс. 38 мА |
Наименование | Напряжение питания главной цепи (UM) |
Электропитание | 24 В DC (с помощью регулятора напряжения) |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | макс. 441 мА |
Наименование | Напряжение питания DALI UDALI |
Источники питания | макс. 512 мА |
Потребляемый ток | 126 мА |
Стандарты и предписания
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
---|
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250203 |
---|---|
eCl@ss 4.1 | 27250203 |
eCl@ss 5.0 | 27250203 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242608 |
eCl@ss 8.0 | 27242608 |
eCl@ss 9.0 | 27242608 |
ETIM
ETIM 2.0 | EC001434 |
---|---|
ETIM 3.0 | EC001604 |
ETIM 4.0 | EC001601 |
ETIM 5.0 | EC001604 |
ETIM 6.0 | EC001604 |
ETIM 7.0 | EC001604 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
