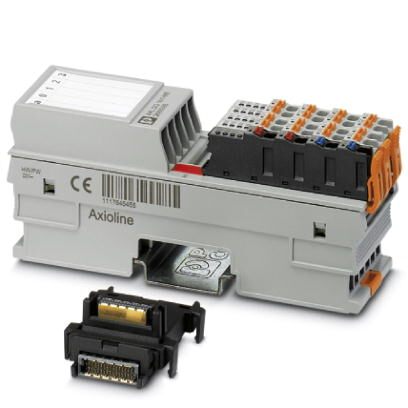

Axioline F, Модуль цифрового вывода, Цифровые выходы: 16, 24 В DC, 500 мА, cпособ подключения: 1-проводной кабель, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Он служит для вывода цифровых сигналов.
Выходы защищены от короткого замыкания и перегрузки.
Преимущества для Вас
- 16 цифровых выхода
- 24 В DC, 500 мA
- 1-проводная схема подключения исполнительных элементов
- Минимальное время обновления менее 100 мкс
- Сохранение в памяти таблички спецификации устройства
Коммерческие данные
Код заказа | 2688349 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 109 (C-6-2017) |
GTIN | 4046356606530 |
Вес/шт. (без упаковки) | 134,000 GRM |
Размеры

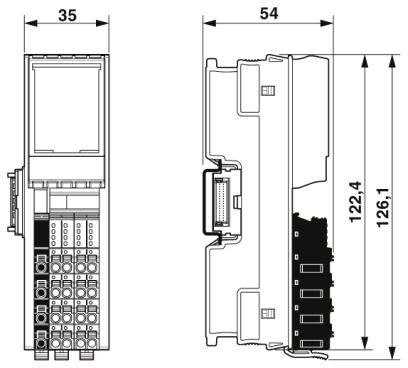

Чертеж | |
---|---|
Ширина | 35 мм |
Высота | 126,1 мм |
Глубина | 54 мм |
Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Параметры подключения
Наименование | Axioline F штекер |
---|---|
Тип подключения | Зажимы Push-in |
Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 134 г |
Указания по значениям массы | со штекерами и цокольным модулем |
Интерфейсы
Наименование | Локальная шина Axioline F |
---|---|
Количество каналов | 2 |
Тип подключения | Цокольный модуль |
Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
Наименование | Питание локальной шины Axioline F (UBus) |
---|---|
Электропитание | 5 В DC (посредством цокольного модуля) |
Потребляемый ток | макс. 120 мА (до HW 02) |
макс. 60 мА (от HW 03) | |
Потребляемая мощность | макс. 600 мВт (до HW 02) |
макс. 300 мВт (от HW 03) | |
Наименование | Питание для цифровых выходных модулей (UO) |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | макс. 8 A (внешний предохранитель) |
Потребляемая мощность | макс. 240 Вт (в т. ч. внутренние потери: 560 мВт) |
Наименование защиты | Защита от перенапряжений, напряжение питания |
Защита от подключения с неправильной полярностью, электропитание | |
Устройство защиты | макс. 8 A (Защита от подключения с неправильной полярностью до 5 A) |

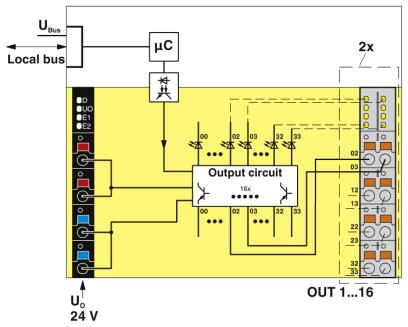

Цифровые выходы
Наименование, выход | Цифровые выходы |
---|---|
Тип подключения | Зажимы Push-in |
Способ подключения | 1-проводной кабель |
Количество выходов | 16 |
Наименование защиты | Защита от короткого замыкания, защита выходов от перегрузки |
Выходное напряжение | 24 В |
Номинальное напряжение | 24 В DC |
Максимальный выходной ток на 1 канал | 500 мА |
Максимальный выходной ток на 1 модуль | 8 A (внешний предохранитель) |
Номинальная индуктивная нагрузка | макс. 12 ВА (1,2 Гн, 48 , при номинальном напряжении) |
Номинальная нелинейная нагрузка | макс. 12 Вт (при номинальном напряжении) |
Номинальная активная нагрузка | макс. 12 Вт (48 , при номинальном напряжении) |
Разделение потенциалов
Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
---|---|
Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
---|---|
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27240404 |
---|---|
eCl@ss 4.1 | 27240404 |
eCl@ss 5.0 | 27242204 | eCl@ss 5.1 | 27242604 |
eCl@ss 6.0 | 27242604 |
eCl@ss 7.0 | 27242604 |
eCl@ss 8.0 | 27242604 |
eCl@ss 9.0 | 27242604 |
ETIM
ETIM 3.0 | EC001599 |
---|---|
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001599 |
ETIM 6.0 | EC001599 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 39121311 |
UNSPSC 12.01 | 39121311 |
UNSPSC 13.2 | 32151602 |
