Описание
Разделительный усилитель MCR с гальванической развязкой трех цепей, для гальванической развязки цепей аналоговых сигналов , с винтовыми клеммами, входной сигнал: 0 ... 10 В/±10 В, выходной сигнал: 0 ... 10 В/±10 В
Описание изделия

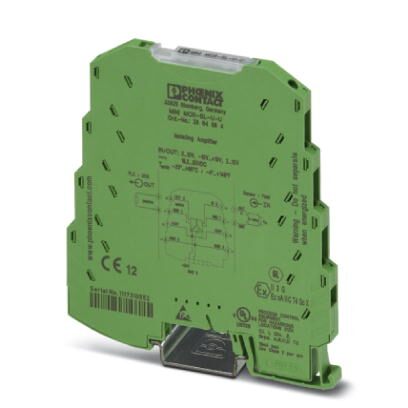

Разделительный усилитель MINI MCR-SL-U-U(-SP) с гальванической развязкой трех цепей предназначен для гальванической развязки, усиления и фильтрации нормированных аналоговых сигналов.
Со стороны входов и выходов доступны гальванически развязанные аналоговые нормированные сигналы 0...10 В или ±10 В.
Подача питания (от 19,2 до 30 В пост. тока) может осуществляться либо от клемм модуля, либо через соединители для DIN-реек.
Преимущества для Вас
- Возможна подача питания через опорный элемент (TBUS)
- Малая потребляемая мощность
- Экономичная альтернатива конфигурируемым разделительным усилителям
- Фиксированные комбинации сигналов
- Особо компактный разделительный усилитель для гальванической развязки, преобразования, усиления и фильтрации аналоговых нормированных сигналов
- Развязка 3 цепей
Коммерческие данные
Код заказа | 2864684 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 97 (C-7-2015) |
GTIN | 4017918956387 |
Вес/шт. (без упаковки) | 70,700 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 93,1 мм |
Глубина | 102,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
Количество входов | 1 |
---|---|
Конфигурируемый / программируемый | нет |
Входной сигнал напряжения | 0 В ... 10 В |
-10 В ... 10 В | |
макс. входное напряжение | 30 В |
Входное сопротивление, вход напряжения | около 100 к |
Выходные данные
Количество выходов | 1 |
---|---|
Конфигурируемый / программируемый | нет |
Выходной сигнал, напряжение | 0 В ... 10 В |
-10 В ... 10 В | |
макс. выходное напряжение | 12,5 В |
Ток короткого замыкания | около 2 мА |
Нагрузка / выходная нагрузка, выход напряжения | 10 к |
Пульсации | (ДА) (на 10 кОм) |
Питание
Номинальное напряжение питания | 24 В DC |
---|---|
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
Потребляемый ток, макс. | |
Потребляемая мощность |
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Длина снятия изоляции | 12 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 26 ... 12 |
Общие сведения
Количество каналов | 1 |
---|---|
Ошибка передачи, макс. | 0,1 % (от предела) |
Температурный коэффициент, максимальный | |
Температурный коэффициент, стандартн. | |
Предельная частота (3 дБ) | около 100 Гц |
Ступенчатая характеристика (10-90%) | около 3,2 мс |
Защитная схема | Защита от бросков тока при переходных процессах |
гальваническая развязка | Основная изоляция согласно EN 61010 |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Расчетное напряжение изоляции | 50 В AC/DC |
Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Цвет | зеленый |
Материал корпуса | PBT |
Монтажное положение | на выбор |
Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 одобр. |
Class I, Div. 2, Groups A, B, C, D T5 | |
GL | GL EMC 2 D |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
Наименование | Электромагнитное высокочастотное поле |
---|---|
Стандарты / нормативные документы | EN 61000-4-3 |
типичное отклонение от конечного значения измерительного диапазона | 15 % |
Наименование | Быстрые переходные помехи (вспышка) |
Стандарты / нормативные документы | EN 61000-4-4 |
типичное отклонение от конечного значения измерительного диапазона | 15 % |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
типичное отклонение от конечного значения измерительного диапазона | 15 % |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС | |
---|---|---|
Излучение помех | EN 61000-6-4 | |
Подключение согласно стандарту | CUL | |
Стандарты / нормативные документы | EN 61000-4-2 | |
Наименование | Электромагнитное высокочастотное поле | |
Стандарты / нормативные документы | EN 61000-4-3 | |
EN 61000-4-4 | ||
EN 61000-4-5 | ||
Наименование | Помехи по цепи питания | |
Стандарты / нормативные документы | EN 61000-4-6 | |
гальваническая развязка | Основная изоляция согласно EN 61010 | |
Соответствие нормам | Соответствие CE | |
ATEX | II 3 G Ex nA IIC T4 Gc X | |
UL, США / Канада | UL 508 одобр. | |
Class I, Div. 2, Groups A, B, C, D T5 | ||
GL | GL EMC 2 D | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210120 |
---|---|
eCl@ss 4.1 | 27210120 |
eCl@ss 5.0 | 27210120 |
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27210100 |
eCl@ss 7.0 | 27210120 |
eCl@ss 8.0 | 27210120 |
eCl@ss 9.0 | 27210120 |
ETIM
ETIM 4.0 | EC002653 |
---|---|
ETIM 5.0 | EC002653 |
ETIM 6.0 | EC002653 |
ETIM 7.0 | EC002653 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
