Описание
Программа поставок
Ассортимент | Абоненты SmartWire-DT | ||

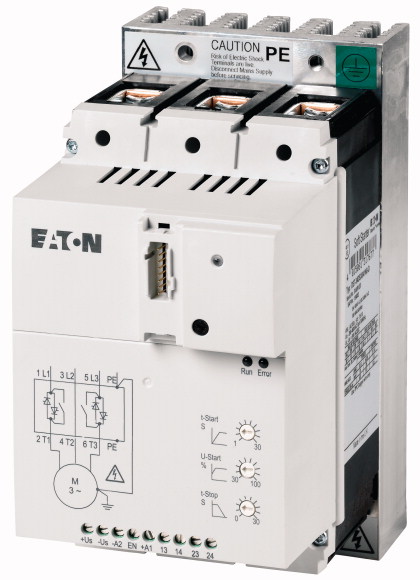

Подассортимент | Плавные пускатели SmartWire-DT | ||
Описание | с внутренними контактами байпаса | ||
функция | Плавный пускатель для трёхфазовой нагрузки | ||
Сетевое напряжение (50/60 Гц) | ULN | В перем. тока | 200 - 480 |
Питающее напряжение | Us | 24 В пост. тока | |
Управляющее напряжение | UC | 24 В пост. тока | |
соотнесенная мощность двигателя (стандартное соединение, In-Line) | |||
при 400 В, 50 Гц | P | кВт | 45 |
при 460 В, 60 Гц | P | л.с. | 60 |
Расчетный рабочий ток | |||
AC-53 | Ie | A | 81 |
Номинальное напряжение | Ue | 200 V 230 V 400 V 480 V | |
Подключение к SmartWire-DT | да | ||
Типоразмер | FS3 |
Технические характеристики
Общая информация | |||
Стандарты и предписания | IEC/EN 60947-4-2 UL 508 CSA22.2-14 | ||
Допуски | CE | ||
Апробации | UL CSA c-Tick UkrSEPRO | ||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-10 | ||
Температура окружающей среды | |||
Эксплуатация | ? | °C | -5 - +40 до 60 с 2% дерейтингом на один Кельвин повышения температуры |
Хранение | ? | °C | -25 - +60 |
Высота установки | M | 0 - 1000 м, поэтому на каждые 100 м 1% дерейтинга, макс. 2000 м | |
установочное положение | вертикально | ||
Класс защиты | |||
Класс защиты | IP20 (клеммы IP00) | ||
встроенный | С опциональными крышками из программы NZM может быть достигнут класс защиты IP40 со всех сторон. | ||
защита от прикосновения | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Категория перенапряжения / степень загрязнения | II/2 | ||
Удароустойчивость | 8 г/11 мс | ||
Устойчивость к вибрации в соответствии с 60721-3-2 | 2M2 | ||
Степень помех радиоприема (IEC/EN 55011) | B | ||
Статическая потеря мощности, не зависит от тока | Pvs | W | 18 |
Вес | кг | 1.8 | |
Цепи главного тока | |||
Номинальное напряжение | Ue | В перем. тока | 200-480 |
Частота сети | fLN | Гц | 50/60 |
Расчетный рабочий ток | Ie | A | |
AC-53 | Ie | A | 81 |
соотнесенная мощность двигателя (стандартное соединение, In-Line) | |||
при 230 В, 50 Гц | P | кВт | 22 |
при 400 В, 50 Гц | P | кВт | 45 |
при 200 В, 60 Гц | P | л.с. | 25 |
при 230 В, 60 Гц | P | л.с. | 30 |
при 460 В, 60 Гц | P | л.с. | 60 |
Цикл перегрузки: согласно IEC/EN 60947-4-2 | |||
AC-53a | 81 A: AC-53a: 3 - 5: 75 - 10 | ||
внутренний контакт байпаса | |||
стойкость к коротким замыканиям | |||
Тип координации "1" | NZMN1-M100 | ||
Тип координации „2“ (дополнительно для предохранителей для типа координации „1“) | 3 x 170M4008 | ||
Держатели предохранителей (число x тип) | 3 x 170H3004 | ||
Поперечные сечения соединения | |||
Силовые проводы | |||
одножильный | мм2 | 1 x (25 - 70) 2 x (6 - 25) | |
многожильный | мм2 | 1 x (25 - 70) 2 x (6 - 25) | |
одно- или многожильные | AWG | 1 x (12 - 2/0) | |
Медная полоса | мм | 2 x 9 x 0,89 x 9 x 0,8 | |
Начальный пусковой момент | Нм | 6 ( | |
Отвертка (профиль: Pozidriv) | мм | PZ2; 1 x 6 mm | |
Управляющие провода | |||
одножильный | мм2 | 1 x (0,5 - 2,5) 2 x (0,5 - 1,0) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,5 - 1,5) 2 x (0,5 - 0,75) | |
1 отверстие | мм2 | 1 x (0,5 - 1,5) 2 x (0,5 - 1,0) | |
одно- или многожильные | AWG | 1 x (21 - 14) 2 x (21 - 18) | |
Начальный пусковой момент | Нм | 0,4 | |
Отвертка | мм | 0,6 x 3,5 | |
Цепь управляющего тока | |||
Цифровые входы | |||
Управляющее напряжение | |||
Управляется постоянным током DC | В пост. тока | 24 V DC +10 %/- 15 % oder uber SWD | |
Потребление тока 24 В | мА | ||
внешние 24 В | мА | 1.6 | |
Напряжение натяжения | x Us | ||
Управляется постоянным током DC | В пост. тока | 17.3-27 | |
Напряжение отпускания | x Us | ||
Управляется постоянным током DC | В пост. тока | 0-3 | |
Время срабатывания | |||
Управляется постоянным током DC | мс | 250 | |
Время отпускания | |||
Управляется постоянным током DC | мс | 350 | |
Питание регулятора | |||
Напряжение | Us | В | 24 В пост. тока +10 %/- 15 % |
Потребление тока | Ie | мА | <50 |
Потребление тока при пиковой нагрузке (закрыть байпас) при 24 В пост. тока | IPeak | A/мс | 0,6/50 |
Примечание | Внешнее напряжение питания | ||
Релейные выходы | |||
Количество | 2 (TOR, готов) | ||
Диапазон напряжений | В перем. тока | 250 | |
Диапазон тока AC-11 | A | 1 A, AC-11 | |
Функция плавного пуска | |||
Времена рампы | |||
Время запуска | с | 1-30 | |
Время задержки | с | 0-30 | |
Пусковое напряжение(= напряжение отключения) | % | 30100 | |
Пусковое напряжение | % | 30-100 | |
Ограничение тока | (0 - 8) x Ie | ||
Области применения | |||
Области применения | плавный запуск трехфазных асинхронных двигателей | ||
1-фазные двигатели | ? | ||
3-фазные двигатели | |||
Функции | |||
быстрое переключение (полупроводниковый контактор) | - (минимальное время рампы 1с) | ||
Функция плавного пуска | |||
Реверсивный пускатель | требуется внешнее решение | ||
Подавление переходных процессов при включении | |||
Ограничение тока | ?, с PKE | ||
Память ошибок | Ошибка | 8 | |
Подавление составляющих постоянного тока для двигателей | |||
Гальваническое разделение между силовой частью и управлением | |||
Коммуникационные интерфейсы | SmartWire-DT | ||
указания | |||
Номинальная устойчивость к импульсу:
|
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 81 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 18 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 18 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -5 | |
Макс. рабочая температура | °C | 40 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
Low-voltage industrial components (EG000017) / Soft starter (EC000640) | |||
Electric engineering, automation, process control engineering / Low-voltage switch technology / Load breakout, motor breakout / Semiconductor motor controller or soft starter (ecl@ss8.1-27-37-09-07 [ACO300008]) | |||
Rated operation current Ie at 40 °C Tu | A | 81 | |
Rated operating voltage Ue | V | 230 - 460 | |
Rated power three-phase motor, inline, at 230 V | kW | 22 | |
Rated power three-phase motor, inline, at 400 V | kW | 45 | |
Rated power three-phase motor, inside delta, at 230 V | kW | 0 | |
Rated power three-phase motor, inside delta, at 400 V | kW | 0 | |
Internal bypass | Yes | ||
With display | No | ||
Torque control | No | ||
Rated surrounding temperature without derating | °C | 40 | |
Rated control supply voltage Us at AC 50HZ | V | 0 - 0 | |
Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
Rated control supply voltage Us at DC | V | 24 - 24 | |
Voltage type for actuating | DC | ||
Integrated motor overload protection | No |
Апробации
Product Standards | IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 No 0-M91; CSA-C22.2 No 14-05 CE marking | ||
Specially designed for North America | No | ||
Suitable for | Branch circuits | ||
Current Limiting Circuit-Breaker | No | ||
Max. Voltage Rating | 480 V | ||
Degree of Protection | IP20; UL/CSA Type 1 |
