Описание

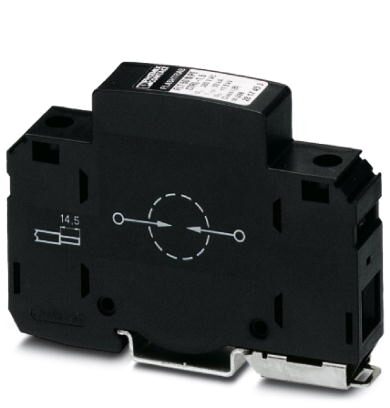

Герметичный молниезащитный разрядник с искровым промежутком N/PE и электронной схемой зажигания, 1-канальный. Уровень защиты 4 кВ. Ширина корпуса: 17,5 мм (1TE)
Коммерческие данные
Код заказа | 2801637 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4046356909471 |
Вес/шт. (без упаковки) | 188,000 GRM |
Размеры
Высота | 88,6 мм |
---|---|
Ширина | 17,6 мм |
Глубина | 66,2 мм |
Единица шага | 1 TE |
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
Класс испытания согл. МЭК | I |
---|---|
T1 | |
Тип EN | T1 |
Система энергоснабжения IEC | TT |
TN-S | |
Защитная цепь | N-PE |
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | иссиня-чёрный RAL 9005 |
Материал корпуса | PA 6.6 |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Полюсов | 1 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Дальнейшие описания
Указание | 100 % пмпульсное напряжение срабатывания (1,2/50) мкс 1,5 кВ |
---|
Защитная цепь
Номинальное напряжение UN | 230/400 В AC (TN - only N-PE) |
---|---|
230/400 В AC (TT - only N-PE) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 260 В AC |
Номинальный ток IL | 80 A |
Ток защитного проводника IPE | 0,5 мА |
Потребляемая мощность в режиме ожидания ПК | 130 mVA |
Номинальный импульсный ток утечки In (8/20) мкс | 50 кA |
Ток разряда молнии(10/350)мкс, заряд | 25 Ас |
Ток разряда молнии (10/350)мкс, удельная энергия | 625 кДж/ |
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 50 кA |
Способность к гашению сопровождающего тока Ifi | 100 A (260 В AC) |
Уровень защиты Up | 4 кВ |
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | 4 кВ |
Характеристика TOV при UT | 1200 В AC (200 мс / режим устойчивости) |
Время срабатывания tA | 100 нс |
Параметры соединения
Тип подключения | Винтовые клеммы |
---|---|
Резьба винтов | M5 |
Момент затяжки | 4,5 Нм |
Длина снятия изоляции | 14,5 мм |
Сечение гибкого провода | 2,5 мм ... 25 мм |
Сечение жесткого провода | 2,5 мм ... 35 мм |
Сечение проводника AWG | 6 ... 2 |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27140201 |
eCl@ss 5.0 | 27140201 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130802 |
eCl@ss 8.0 | 27130802 |
eCl@ss 9.0 | 27130802 |
ETIM
ETIM 3.0 | EC000381 |
---|---|
ETIM 4.0 | EC000381 |
ETIM 5.0 | EC000381 |
ETIM 6.0 | EC000381 |
ETIM 7.0 | EC000381 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
