Описание

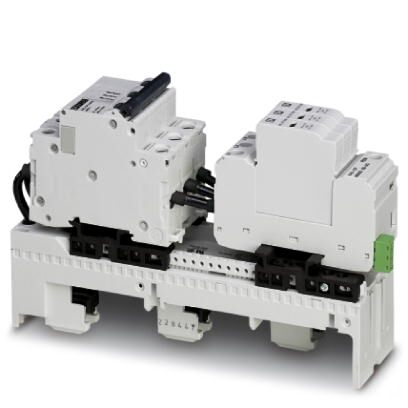

Комбинация из УЗИП класса II и входного предохранителя, с контролем разрядника, с индикатором состояния и контактом для дистанционной индикации. Исполнение: 4-проводные системы (L1, L2, L3, PEN), монтаж на 60-мм системную технику (шинные системы)
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Модуль для 60 мм системной техники
- Монтаж без использования инструмента на общих шинах 5 и 10 мм
- Стойкие к импульсному току входные предохранители настроены на разрядники 2-го типа
- Многоканальные разрядники 2-го типа для защиты от импульсных перенапряжений и встроенные входные предохранители
- Контакт для дистанционной передачи сигнала в систему управления в случае неисправности
- Визуальный механический индикатор состояния отдельных разрядников
- Вставной комбинированный разрядник для защиты от импульсных перенапряжений, тип 2
- Расцепитель на каждом штекере
Коммерческие данные
Код заказа | 2804416 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 68 (C-4-2017) |
GTIN | 4046356317832 |
Вес/шт. (без упаковки) | 1 200,000 GRM |
Размеры
Высота | 220 мм |
---|---|
Ширина | 54 мм |
Глубина | 134 мм |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
Класс испытания согл. МЭК | II |
---|---|
T2 | |
Тип EN | T2 |
Система энергоснабжения IEC | TN-C |
TT | |
Защитная цепь | L-PEN |
Тип монтажа | 60-мм системная техника (шины) |
Цвет | сине-серый |
иссиня-чёрный RAL 9005 | |
Материал корпуса | PBT |
PA 6 | |
PA 6.6 | |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для 60-мм системной техники |
Полюсов | 3 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
Номинальное напряжение UN | 240/415 В AC (TN-C) |
---|---|
240/415 В AC (TT) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 350 В AC |
Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 25 кA |
Стойкость к короткому замыканию ISCCR | 25 кA |
Уровень защиты Up | 2,5 кВ |
Остаточное напряжение Ures | 2,1 кВ (при In) |
1,9 кВ (При 10 кА) | |
1,8 кВ (при 5 кА) | |
1,7 кВ (При 3 кА) | |
Характеристика TOV при UT | 415 В AC (5 с / режим устойчивости) |
440 В AC (120 мин / режим безопасного сбоя) | |
Время срабатывания tA | 25 нс |
Макс. номинал входного предохранителя при подключении ответвлений | не требуется |
Индикатор / Дистанционная сигнализация
Функция переключения | Переключающий контакт |
---|---|
Рабочее напряжение | 5 В AC ... 250 В AC |
125 В DC (200 мА DC) | |
Рабочий ток | 5 мA AC ... 1 A AC |
1 A DC (30 В DC) | |
Тип подключения | вставные винтовые клеммы |
Резьба винтов | M2 |
Момент затяжки | 0,25 Нм |
Длина снятия изоляции | 7 мм |
Сечение гибкого провода | 0,14 мм ... 1,5 мм |
Сечение жесткого провода | 0,14 мм ... 1,5 мм |
Сечение проводника AWG | 28 ... 16 |
Параметры соединения
Наименование, подключение | Подсоединение PEN-проводника |
---|---|
Тип подключения | Винтовые зажимы |
Резьба винтов | M5 |
Момент затяжки | 4,5 Нм |
Длина снятия изоляции | 16 мм |
Сечение гибкого провода | 2,5 мм ... 16 мм |
Сечение жесткого провода | 2,5 мм ... 25 мм |
Сечение проводника AWG | 12 ... 4 |
Наименование, подключение | Подсоединение фазного проводника |
Тип подключения | 60-мм шинная система |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130805 |
eCl@ss 8.0 | 27130805 |
eCl@ss 9.0 | 27130805 |
ETIM
ETIM 2.0 | EC000941 |
---|---|
ETIM 3.0 | EC000941 |
ETIM 4.0 | EC000941 |
ETIM 5.0 | EC000941 |
ETIM 6.0 | EC000941 |
ETIM 7.0 | EC000941 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
