Описание

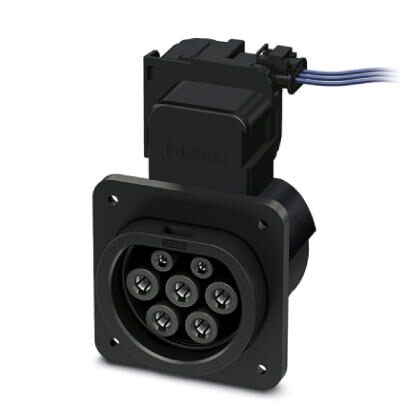

Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами, GB/T, GB/T 20234.2-2015, 32 A / 250 В (AC), 12 В Блокирующий исполнительный элемент, отдельные жилы, длина: 0,7 м, Монтаж на задней панели, Привинчивание защитной крышки с задней стороны, С функцией измерения температуры при помощи датчиков Pt 1000
Описание изделия
Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами GB/T, для установки на станциях зарядки электромобилей (EVSE)
Преимущества для Вас
- Универсальное, компактное монтажное пространство для всех инфраструктурных зарядных розеток Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Ручная разблокировка блокирующего механизма в аварийной ситуации
- Встроенные датчики температуры для контроля температуры силовых контактов

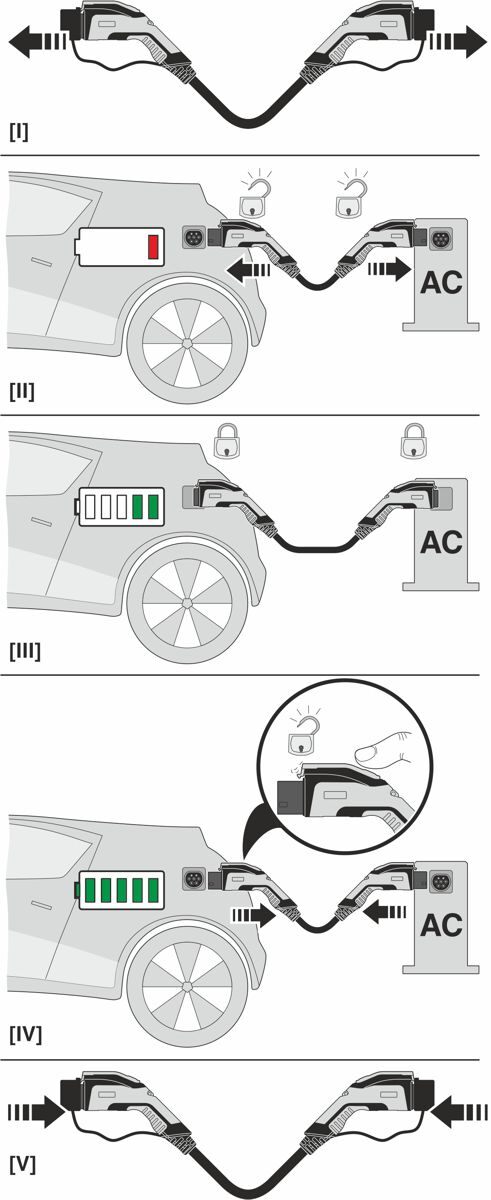

- Встроенный механизм блокировки в процессе зарядки
Коммерческие данные
Код заказа | 1039245 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4055626592145 |
Вес/шт. (без упаковки) | 550,000 GRM |
Указание
Торговое ограничение | Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство. |
---|
Описание изделия
Тип изделия | Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами |
---|---|

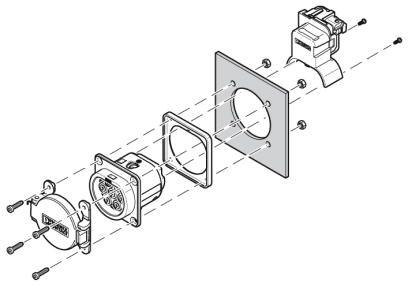

Исполнение | Привинчивание защитной крышки с задней стороны |
Стандарты / нормативные документы | GB/T 20234.2-2015 |
Стандарт зарядки | GB/T |
Режим заряда | Режим 3, случай B |
Указание | С функцией измерения температуры при помощи датчиков Pt 1000 |
Указание по типу подключения | Обжимной контакт, неразъемный |

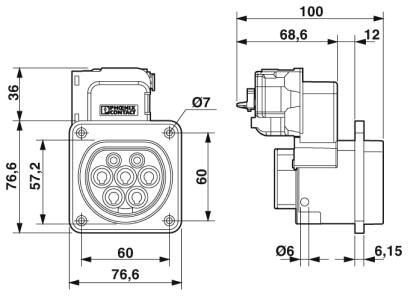

Размеры
Высота | 96 мм |
---|---|
Ширина | 75 мм |
Глубина | 76,2 мм |
Размеры отверстий | 60 мм x 60 мм |
Длина кабеля | 0,7 м (Кабели переменного тока) |
Построение системы проводников | 3x 6,0 мм + 2x 0,5 мм |
Тип кабеля | отдельные жилы |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
Степень защиты | IP55 (вставлен) |
IP55 (с защитной крышкой, см. принадлежности) |
Электрические характеристики
Зарядная мощность, макс. | 7 кВт |
---|---|
Тип зарядного тока | AC, 1 фаза |
Количество фаз | 1 |
Количество, силовые контакты | 3 (L1, N, PE) |
Расчетный ток силовых контактов | 32 A |
Расчетное напряжение силовых контактов | 250 В AC |
Количество сигнальных контактов | 2 (CP, CC) |
Расчетный ток сигнальных контактов | 2 A |
Расчетное напряжение сигнальных контактов | 30 В AC |
Вид передачи сигналов | Широтно-импульсная модуляции |
Указание по типу подключения | Обжимной контакт, неразъемный |
Измерение температуры | 4x Pt 1000 (DIN EN 60751) |
Механические характеристики
Циклы установки | > 10000 |
---|---|
Усилие установки | |
Усилие съема |
Монтаж

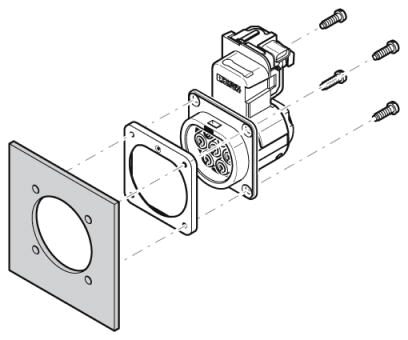

Возможные монтажные положения | Монтаж на задней панели |
---|---|

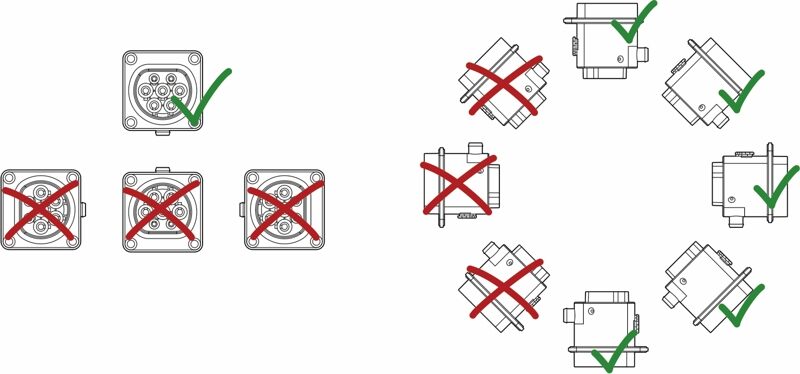

Ограничения монтажного положения | Возможность наклона только спереди от 0 до 90 градусов, см. рисунок |
Монтажное положение блокирующего исполнительного механизма | По центру сверху |
Необходимая глубина установки | |
Макс. толщина стенки | > 57 мм (Монтаж на задней панели) |
Диаметр крепежного отверстия | 7,00 мм () |
Design
Тип конструкции | Стандартный |
---|---|
Цвет корпуса | черный |
Варианты заказчиков | На заказ |
Материал
Материал | Пластмасса |
---|---|
Материал поверхности контактов | Ag |
Крепление
Тип фиксатора | Вставленный фиксатор с блокирующим исполнительным механизмом |
---|---|
Напряжение блокировки | 12 В |

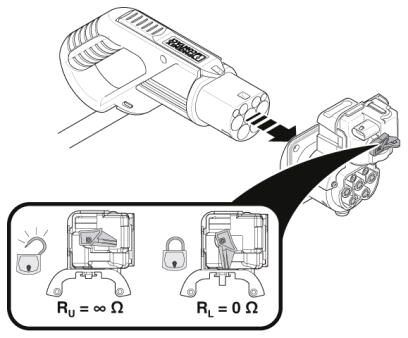

Индикация блокировки | имеется |
Механическая аварийная разблокировка | имеется |

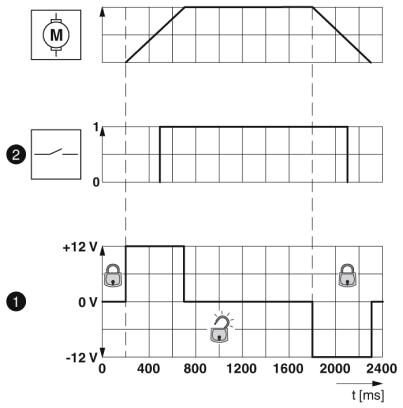

Блокирующий исполнительный элемент
Стандартное электропитание двигателя | 12 В |
---|---|
Возможный диапазон питающего напряжения двигателя | 9 В ... 15,5 В |
Стандартный ток двигателя при блокировке | 0,2 A |
Макс. обратный ток двигателя | 3,2 A |
Макс. время выдерживания обратного тока | 1000 мс |
Рекомендуемое время корректировки | 500 мс |
Срок службы | > 10000 циклов нагрузки |
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
Длина кабеля | 0,5 м |
Температурные датчики
Тип датчика | Pt 1000 |
---|---|
Стандарты / нормативные документы | DIN EN 60751 |
Рекомендуемый измерительный ток | 1 мА (1 В при 0 °C) |
Допуски датчика при рекомендуемом измерительном токе | ±1K |
Диапазон температур | -50 °C ... 130 °C |
Температурный коэффициент (TCR) | 3850 ppm/K |
Долговременная стабильность (макс. R0-Drift) | 0,06 % (через 1000 часов при 130 °C) |
Температура выключения | 90 °C соответствует значению Pt 1000 1346,5 Ом |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 9.0 | 27144706 |
---|
ETIM
ETIM 5.0 | EC001321 |
---|---|
ETIM 6.0 | EC002898 |
ETIM 7.0 | EC002898 |
