Описание

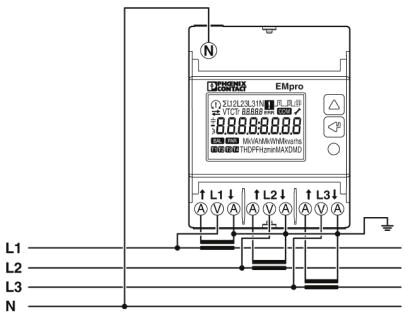

Трехфазный счетчик для измерения эффективной мощности при помощи трансформатора тока 1 A / 5 A в сетях до 500 В, с S0-выходом, цифровым входом и интерфейсом MBUS, сертифицирован согласно директиве MID
Коммерческие данные
Код заказа | 2908576 |
---|---|
Упаковочная единица | 1 stk |
GTIN | 4055626338224 |
Вес/шт. (без упаковки) | 382,200 GRM |
Размеры
Ширина | 72 мм |
---|---|
Высота | 90 мм |
Глубина | 67 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 75 °C |
Макс. допустимая отн. влажность воздуха (при эксплуатации) | 80 % |
Входные данные
Наименование | Измерительный вход |
---|---|
Диапазон входных напряжений | 3x 184 В ... 288 В (320 В ... 500 В) |
Потребляемая мощность | 7,5 ВА (0,5 Вт) |
Диапазон частот | 45 Гц ... 65 Гц |
Энергия (EN 50470-3) | Класс B |
Активная энергия (МЭК 62053-21) | Класс 1 |
Реактивная энергия (IEC 62053-23) | Класс 2 |
Наименование | Цифровой вход |
Описание входа | Активный, с оптронной развязкой |
Диапазон входных напряжений | 80 В AC/DC ... 276 В AC/DC |
Выходные данные
Наименование | Выход S0 |
---|---|
Описание выходов | Пассивный, с оптронной развязкой |
Максимальное напряжение переключения | 27 В DC |
Максимальный коммутационный ток | 27 мА |
Коммуникационный интерфейс
Cтандарт связи | EN 13757-1-2-3 |
---|---|
Диапазон скорости передачи данных | 300 бит/с ... 9600 бит/с |
Общие характеристики
Степень защиты | IP51 (Передняя панель) |
---|---|
IP20 (Подключения) | |
II (EN 50470-1) | |
Электрическая прочность | 6 кВ |
4 кВ (EN 50470-3, 7.2) |
Параметры подключения 1
Наименование, подключение | Подключение для измерительного прибора |
---|---|
Тип подключения | Винтовые зажимы |
Сечение жесткого провода | 1,5 мм ... 6 мм |
Момент затяжки | 1,5 Нм |
Параметры подключения 2
Наименование, подключение | другие подключения |
---|---|
Тип подключения | Винтовые зажимы |
Сечение жесткого провода | 0,14 мм ... 2,5 мм |
Момент затяжки | 0,5 Нм |
Стандарты и предписания
Стандарты / нормативные документы | EN 50470-1 |
---|---|
EN 50470-3 | |
Соответствие нормам | Соответствие CE |
MID | Соответствует требованиям MID |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 5.0 | 27200307 |
---|---|
eCl@ss 5.1 | 27200307 |
eCl@ss 6.0 | 27142300 |
eCl@ss 7.0 | 27142330 |
eCl@ss 8.0 | 27142330 |
eCl@ss 9.0 | 27142330 |
ETIM
ETIM 4.0 | EC002308 |
---|---|
ETIM 5.0 | EC002308 |
ETIM 6.0 | EC002301 |
ETIM 7.0 | EC002301 |
