Описание

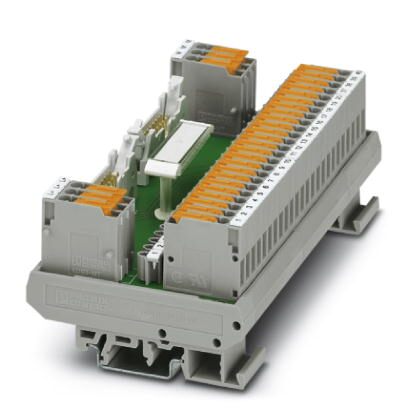

Интерфейсный модуль VARIOFACE для аналоговых блоков Siemens SIMATIC® S7-1500, макс. кол-во каналов 2x 2 со специальной маркировкой SIMATIC®, клемма с ножевым размыкателем и контрольным отводом, а также клеммы питания
Коммерческие данные
Код заказа | 2909894 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4055626407869 |
Вес/шт. (без упаковки) | 332,000 GRM |
Размеры
Ширина | 135 мм |
---|---|
Высота | 77 мм |
Глубина | 61 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
Макс. допустимое рабочее напряжение | 25 В AC |
---|---|
60 В DC | |
Макс. допустимый ток (на ответвление) | 1 A |
Макс. допустимый ток (все ответвления) | 10 A (Клеммы L+ / M) |
Индикатор состояния | Нет |
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Степень защиты | IP00 |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Тип подключения | Винтовые клеммы с ножевыми размыкателями |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | IDC/FLK штыревой разъем |
Количество точек подключения | 2 |
Полюсов | 14 |
Размер шага | 2,54 мм |
Поддерживаемые устройства управления
Управление | SIEMENS S7-1500 |
---|---|
- подходящие платы ввода-вывода | 6ES7 531-7KF00-0AB0 |
6ES7 531-7NF00-0AB0 | |
6ES7 531-7NF10-0AB0 | |
6ES7 531-7PF00-0AB0 | |
6ES7 532-5HF00-0AB0 | |
6ES7 532-5HD00-0AB0 | |
6ES7 532-5ND00-0AB0 |
Стандарты и предписания
Стандарты / нормативные документы | DIN EN 50178 |
---|---|
Расчетное напряжение изоляции | 63 В |
Расчетное импульсное напряжение | 0,6 кВ |
Изоляция | Функциональная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250313 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 5.0 | EC002780 |
---|---|
ETIM 6.0 | EC002780 |
