Описание

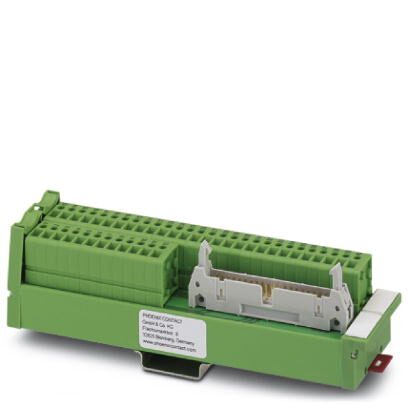

Модуль VARIOFACE SLIM-LINE с винтовыми зажимами и штыревым разъемом для плоского кабеля, устанавливается на монтажную рейку NS 35/7.5 в поперечном направлении, количество контактов 40
Коммерческие данные
Код заказа | 2959544 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 580 (C-7-2015) |
GTIN | 4017918086190 |
Вес/шт. (без упаковки) | 215,050 GRM |
Размеры
Ширина | 45 мм |
---|---|
Высота | 167 мм |
Глубина | 45 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -10 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -10 °C ... 70 °C |
Степень защиты | IP00 |
IP00 |
Общие сведения
Макс. допустимое рабочее напряжение | 25 В AC |
---|---|
60 В DC | |
Макс. допустимый ток (на ответвление) | 1 A (Данные действительны для коэффициента одновременности 100%) |
Полюсов | 40 |
Монтажное положение | на выбор |
Степень защиты | IP00 |
Параметры подключения 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Подключение согласно стандарту | МЭК / EN |
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Параметры подключения 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | IDC/FLK штыревой разъем |
Количество точек подключения | 1 |
Полюсов | 40 |
Размер шага | 2,54 мм |
Стандарты и предписания
Стандарты / нормативные документы | DIN EN 50178 |
---|---|
МЭК 60664 | |
Расчетное напряжение изоляции | 63 В |
Расчетное импульсное напряжение | 0,6 кВ |
Изоляция | Функциональная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250300 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 4.0 | EC002780 |
---|---|
ETIM 5.0 | EC002780 |
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 6.01 | 30211824 |
---|---|
UNSPSC 7.0901 | 39121421 |
UNSPSC 11 | 39121421 |
UNSPSC 12.01 | 39121421 |
UNSPSC 13.2 | 39121432 |
