Описание

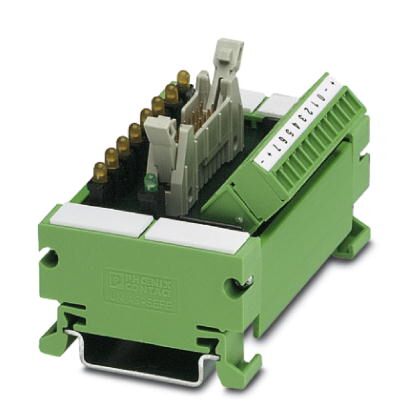

Модуль VARIOFACE с индикаторами для проверки кабелей, с разъемом COMBICON (штекерная часть) и разъемом для плоского кабеля, на 8 каналов, устанавливается на монтажную рейку NS 35/7,5
Коммерческие данные
Код заказа | 2968195 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 535 (C-5-2017) |
GTIN | 4017918173692 |
Вес/шт. (без упаковки) | 83,300 GRM |
Размеры
Ширина | 75 мм |
---|---|
Высота | 45 мм |
Глубина | 51 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
Макс. допустимое рабочее напряжение | 30 В DC |
---|---|
Макс. допустимый ток (на ответвление) | 1 A |
Макс. допустимый ток (все ответвления) | 3 A (Разъем FLK) |
Макс. допустимый ток (раздельное питание) | 8 A (Клеммы +, -) |
3 A (+, - FLK) | |
Монтажное положение | на выбор |
Степень защиты | IP00 |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Тип подключения | вставные винтовые клеммы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,14 мм ... 1,5 мм |
Сечение гибкого провода | 0,14 мм ... 1,5 мм |
Сечение проводника AWG | 28 ... 16 |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | IDC/FLK штыревой разъем |
Количество точек подключения | 1 |
Полюсов | 14 |
Размер шага | 2,54 мм |
Поддерживаемые устройства управления
Управление | SIEMENS S7-400 |
---|---|
- подходящие платы ввода-вывода | 6ES7 422-1BL00-0AA0 |
6ES7 422-7BL00-0AB0 | |
Управление | GE-FANUC 90-30 |
- подходящие платы ввода-вывода | IC693 MDL732 |
IC693 MDL740 | |
IC693 MDL742 | |
Управление | ALLEN-BRADLEY ControlLogix |
- подходящие платы ввода-вывода | 1756-OB32 |
1756-OB16E | |
Управление | ALLEN-BRADLEY PLC 5 |
- подходящие платы ввода-вывода | 1771 OBN |
Управление | ALLEN-BRADLEY SLC 500 |
- подходящие платы ввода-вывода | 1746 OB16 |
1746 OB 32 | |
Управление | HONEYWELL Experion PKS C200 |
- подходящие платы ввода-вывода | TC-ODD 321 |
Управление | MITSUBISHI MELSEC Q |
- подходящие платы ввода-вывода | QY81P |
Управление | SIEMENS S7-300 / ET 200 M |
- подходящие платы ввода-вывода | CPU 313C-2DP |
CPU 314C-2DP | |
CPU 314C-2PtP | |
6ES7 322-1BH01-0AA0 | |
6ES7 322-1BL00-0AA0 | |
6ES7 323-1BH01-0AA0 | |
6ES7 323-1BL00-0AA0 | |
CPU 313C | |
CPU 313C-2PtP | |
Управление | ABB S800 I/O |
- подходящие платы ввода-вывода | DO810 |
DO840 | |
Управление | Emerson DeltaV |
- подходящие платы ввода-вывода | VE4002S1T1B3 |
VE4002S1T2B3 | |
VE4002S1T2B3 Series 2 | |
VE4002S1T2B6 | |
Управление | GE-FANUC RX3i |
- подходящие платы ввода-вывода | IC694MDL754 |
Стандарты и предписания
Стандарты / нормативные документы | DIN EN 50178 |
---|---|
МЭК 60664 | |
Расчетное напряжение изоляции | 50 В |
Расчетное импульсное напряжение | 0,5 кВ |
Изоляция | Функциональная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250300 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 4.0 | EC002780 |
---|---|
ETIM 5.0 | EC002780 |
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 6.01 | 30211824 |
---|---|
UNSPSC 7.0901 | 39121421 |
UNSPSC 11 | 39121421 |
UNSPSC 12.01 | 39121421 |
UNSPSC 13.2 | 39121432 |
