Описание

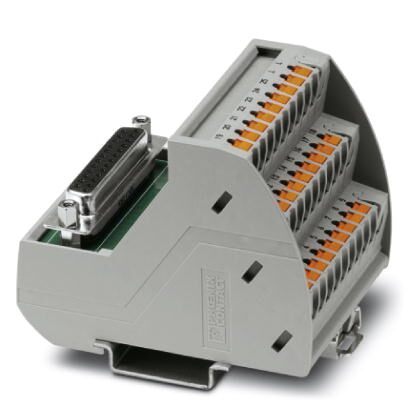

Модуль VARIOFACE с зажимами Push-in и 25-контактным штекером D-SUB, для установки на монтажные рейки NS 35
Коммерческие данные
Код заказа | 2903782 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 573 (C-5-2017) |
GTIN | 4046356796576 |
Вес/шт. (без упаковки) | 156,700 GRM |
Размеры
Ширина | 57,1 мм |
---|---|
Высота | 75,8 мм |
Глубина | 63 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
Макс. допустимое рабочее напряжение | 25 В AC |
---|---|
60 В DC | |
Макс. допустимый ток (на ответвление) | 2 A |
Полюсов | 25 |
Индикатор состояния | Нет |
Монтажное положение | на выбор |
Параметры подключения 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 8 мм |
Сечение жесткого провода | 0,14 мм ... 2,5 мм |
Сечение гибкого провода | 0,14 мм ... 2,5 мм |
Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | Гнездовая контактная часть разъема D-SUB |
Количество точек подключения | 1 |
Полюсов | 25 |
Поддерживаемые устройства управления
Управление | ABB S800 I/O |
---|---|
- подходящие платы ввода-вывода | DI810 |
DI811 | |
DI814 | |
DI818 | |
DI830 | |
DI831 | |
DI840 | |
DI885 | |
DO810 | |
DO814 | |
DO818 | |
DO840 | |
DP820 | |
AI810 | |
AI815 | |
AI820 | |
AI830 | |
AI835 | |
AI845 | |
AO810 | |
AO815 | |
AO820 | |
AO845 |
Стандарты и предписания
Подключение согласно стандарту | CSA |
---|---|
Стандарты / нормативные документы | МЭК 60664 |
DIN EN 50178 | |
Расчетное импульсное напряжение | 1,2 кВ |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250300 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 4.0 | EC002780 |
---|---|
ETIM 5.0 | EC002780 |
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 6.01 | 30211824 |
---|---|
UNSPSC 7.0901 | 39121421 |
UNSPSC 11 | 39121421 |
UNSPSC 12.01 | 39121421 |
UNSPSC 13.2 | 39121432 |
