Описание

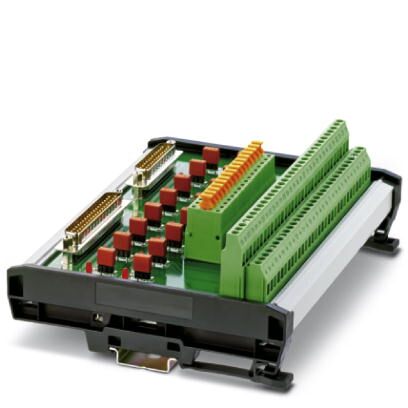

Модуль VARIOFACE предназначен для использования с 16-ти канальными аналоговыми платами ввода Honeywell Experion C300. Каналы от 1 до 16 с дифференциальными входами.
Преимущества для Вас
- Модули VARIOFACE применяются вместе с соответствующими фронтальными адаптерами
- На каждый канал, вставной предохранитель 500 мA
- Корпус UM-PRO
- Установка на монтажную рейку, включает основание с заземлением
- Светодиодная индикация, дефектный предохранитель
- На каждый канал подключение экрана
- Активировать на каждый канал с помощью контрольных точек
Коммерческие данные
Код заказа | 2905653 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4055626002972 |
Вес/шт. (без упаковки) | 99,990 GRM |
Размеры
Ширина | 184 мм |
---|---|
Высота | 142,3 мм |
Глубина | 65,6 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
Общие сведения
Макс. допустимое рабочее напряжение | 24 В DC |
---|---|
Макс. допустимый ток (на ответвление) | 500 мА (Предохранитель ограничен) |
Полюсов | 37 |
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Тип подключения | Винтовые клеммы с ножевыми размыкателями |
Длина снятия изоляции | 8 мм |
Резьба винтов | M 3 |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | Штыревой разъем D-SUB |
Количество точек подключения | 1 |
Полюсов | 37 |
Данные по подключению Подключение 3
Тип подключения | Штыревой разъем D-SUB |
---|---|
Количество точек подключения | 1 |
Полюсов | 25 |
Поддерживаемые устройства управления
Управление | HONEYWELL Experion PKS C300/C-Series |
---|---|
- подходящие платы ввода-вывода | TAID01 (non-redundant) |
TAID11 (redundant) | |
Управление | Honeywell Experion LX Series 8 |
- подходящие платы ввода-вывода | 8X-TAIDA1 |
8X-TAIDB1 |
Стандарты и предписания
Стандарты / нормативные документы | DIN EN 50178 |
---|
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250300 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 4.0 | EC002780 |
---|---|
ETIM 5.0 | EC002780 |
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 13.2 | 39121432 |
---|
