Описание

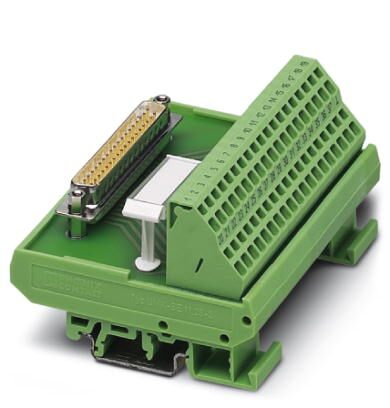

Модуль D-SUB стандарта 1:1, с пружинными клеммами и гнездовым разъемом D-SUB, количество контактов 15
Преимущества для Вас
- 9...50-полюсн.
- Пружинные зажимы
- Согласно МЭК 60807-2
- Соединение 1:1
Коммерческие данные
Код заказа | 2304047 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 308 (IF-2011) |
GTIN | 4017918944018 |
Вес/шт. (без упаковки) | 69,070 GRM |
Размеры
Ширина | 45 мм |
---|---|
Высота | 77 мм |
Глубина | 52 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
Макс. допустимое рабочее напряжение | 25 В AC |
---|---|
60 В DC | |
Макс. допустимый ток (на ответвление) | 2,5 A |
1,5 A (при равномерной нагрузке всех ответвлений) | |
Полюсов | 15 |
Индикатор состояния | Нет |
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Степень защиты | IP20 |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Тип подключения | Пружинный зажим |
Длина снятия изоляции | 7 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Полюсов | 16 |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | Гнездовая контактная часть разъема D-SUB |
Полюсов | 15 |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Стандарты / нормативные документы | МЭК 60664 |
DIN EN 50178 | |
Расчетное напряжение изоляции | 125 В |
Расчетное импульсное напряжение | 1,2 кВ |
Изоляция | Функциональная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250300 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 4.0 | EC002780 |
---|---|
ETIM 5.0 | EC002780 |
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 6.01 | 30211824 |
---|---|
UNSPSC 7.0901 | 39121421 |
UNSPSC 11 | 39121421 |
UNSPSC 12.01 | 39121421 |
UNSPSC 13.2 | 39121432 |
