Описание

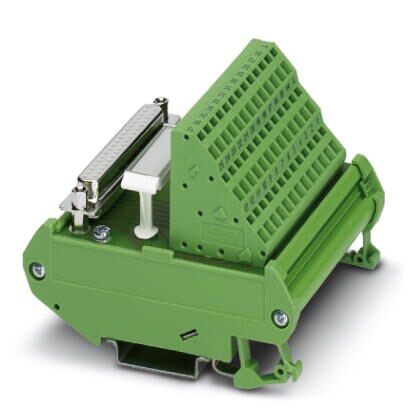

Модуль VARIOFACE с пружинными зажимами и гнездовым миниразъемом D-Sub, устанавливается на монтажную рейку NS 35/7,5 или NS 32, количество контактов 37
Коммерческие данные
Код заказа | 2295952 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4017918448035 |
Вес/шт. (без упаковки) | 137,320 GRM |
Размеры
Ширина | 75 мм |
---|---|
Высота | 90 мм |
Глубина | 70 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|
Общие сведения
Макс. допустимое рабочее напряжение | 25 В AC (60 В DC) |
---|---|
Макс. допустимый ток (на ответвление) | 2,5 A |
Полюсов | 37 |
Индикатор состояния | Нет |
Монтажное положение | на выбор |
Степень защиты | IP00 |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Подключение согласно стандарту | МЭК / EN |
Тип подключения | Пружинный зажим |
Длина снятия изоляции | 7 мм |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 1,5 мм |
Сечение проводника AWG | 24 ... 14 |
Полюсов | 39 |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | Гнездовая контактная часть разъема D-SUB |
Полюсов | 37 |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Наименование | Воздушные пути и пути утечки |
Стандарты / нормативные документы | DIN EN 50178: 1998-04 |
Расчетное напряжение изоляции | 125 В |
Расчетное импульсное напряжение | 1,2 кВ (1,2 / 50 мкс) |
Изоляция | Функциональная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250300 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 4.0 | EC002780 |
---|---|
ETIM 5.0 | EC002780 |
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 6.01 | 30211824 |
---|---|
UNSPSC 7.0901 | 39121421 |
UNSPSC 11 | 39121421 |
UNSPSC 12.01 | 39121421 |
UNSPSC 13.2 | 39121432 |
