Описание

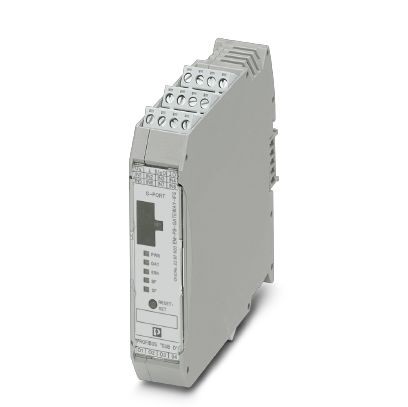

Шлюз для подключения до 32 системных устройств INTERFACE к контроллеру вышестоящего уровня по протоколу PROFIBUS DP. Системные устройства INTERFACE подключаются к шлюзу при помощи соединителя для монтажной рейки, соединитель для монтажной рейки прилагается.
Преимущества для Вас
- 8 цифровых входов и 4 выхода свободно конфигурируются
- Сертификация согласно спецификациям DPV1 (EN 50170)
- Поддержка отказоустойчивых контактов
- Цифровые переключающие контакты для прямого управления EMM...IFS (прямое/обратное вращение)
- Обмен данными с модулями EMM...IFS (до 31) с помощью соединителей TBUS
Коммерческие данные
Код заказа | 2297620 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 16 (C-5-2017) |
GTIN | 4046356319652 |
Вес/шт. (без упаковки) | 149,610 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 22,5 мм |
---|---|
Высота | 99 мм |
Глубина | 114,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -35 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -35 °C ... 80 °C |
Степень защиты | IP20 |
IP20 |
Питание устройства
Расчетное напряжение питания цепи управления US | 24 В DC -20 % ... +25 % |
---|---|
Номинальный ток питания цепи управления IS | 85 мА (плюс ток нагрузки выходов) |
Защитная схема | Защита от переполюсовки |
Защита от перенапр. |
Цифровые входы
Количество | 8 |
---|---|
Номинальное напряжение цепи управления UC | 24 В DC ±20 % |
Номинальный ток цепи управления IC | 3 мА |
Защитная схема | Защита от переполюсовки |
Цифровые выходы
Наименование | Релейные выходы |
---|---|
Количество | 4 |
Указание по защитной схеме | Обеспечение защиты с предохранителем F-типа макс. 8 A |
Остаточное напряжение | 1 В |
Максимальное напряжение переключения | 23 В DC (US - Uост. на выходе) |
Максимальный коммутационный ток | 500 мА |
Защитная схема | Защита от подключения с неправильной полярность, соблюдайте требования к устройствам защиты |
Общие сведения
Режим работы | 100 % ED |
---|---|
Степень защиты | IP20 |
Стандарты / нормативные документы | EN 50178 |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Тип монтажа | Установка на монтажной рейке |
Материал корпуса | Полиамид РА, неусиленный |
Цвет | cерый |
Последовательный интерфейс
Интерфейс 1 | Interface-System |
---|---|
Скорость последовательной передачи данных | 76,8 кбит/с |
Тип подключения | Шинные соединители на DIN-рейку |
Интерфейс 2 | PROFIBUS DP |
Скорость последовательной передачи данных | 12 Мбит/с |
Тип подключения | D-SUB-9 |
Параметры подключения 1
Наименование, подключение | Питание |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 12 ... 24 |
Параметры подключения 2
Наименование, подключение | Вход для программирования |
---|---|
Тип подключения | S-ПОРТ (розетка) |
Количество точек подключения | 1 |
Полюсов | 12 |
Параметры подключения 3
Наименование, подключение | Система INTERFACE |
---|---|
Тип подключения | Шинные соединители на DIN-рейку |
Количество точек подключения | 1 |
Полюсов | 5 |
Параметры подключения 4
Наименование, подключение | PROFIBUS DP |
---|---|
Тип подключения | D-SUB |
Количество точек подключения | 1 |
Полюсов | 9 |
Стандарты и предписания
Стандарты / нормативные документы | EN 50178 |
---|---|
Степень загрязнения | 2 |
Категория перенапряжения | III |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27371102 |
---|---|
eCl@ss 4.1 | 27371102 |
eCl@ss 5.0 | 27371601 |
eCl@ss 5.1 | 27371601 |
eCl@ss 6.0 | 27371601 |
eCl@ss 7.0 | 27371601 |
eCl@ss 8.0 | 27242608 |
eCl@ss 9.0 | 27242608 |
ETIM
ETIM 2.0 | EC000066 |
---|---|
ETIM 3.0 | EC000066 |
ETIM 4.0 | EC000674 |
ETIM 5.0 | EC001604 |
ETIM 6.0 | EC001604 |
UNSPSC
