Описание

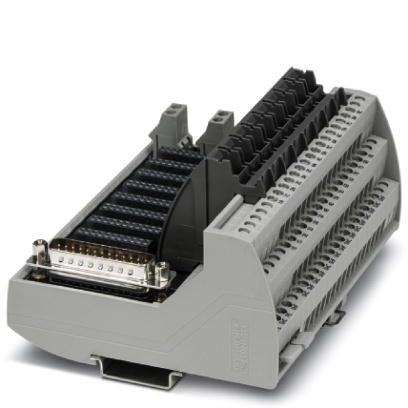

Цокольный модуль VIP с принадлежностями ввода/вывода (IOA) обеспечивает универсальное конфигурирование каналов. С помощью штекерного соединителя D-SUB 25 этот модуль совместим с выводами распределенной системы управления (DCS) Foxboro серии I/A.
Преимущества для Вас
- Встроенное крепежное основание для установки и фиксации групп клемм IOA
- Полевые подключения через винтовые клеммы
- Клеммы для дискретной кабельной разводки или кабельного соединения
- Резервные клеммы питания
- Четыре подключения на канал (A, B, C, D) и несколько опций экранирования
- Каналы для маркировки принадлежностей
- Встроенное основание для монтажной рейки
- Прочное металлическое основание монтажной рейки для простого монтажа и демонтажа на рейке
Коммерческие данные
Код заказа | 2906595 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 552 (C-5-2017) |
GTIN | 4055626184609 |
Вес/шт. (без упаковки) | 396,400 GRM |

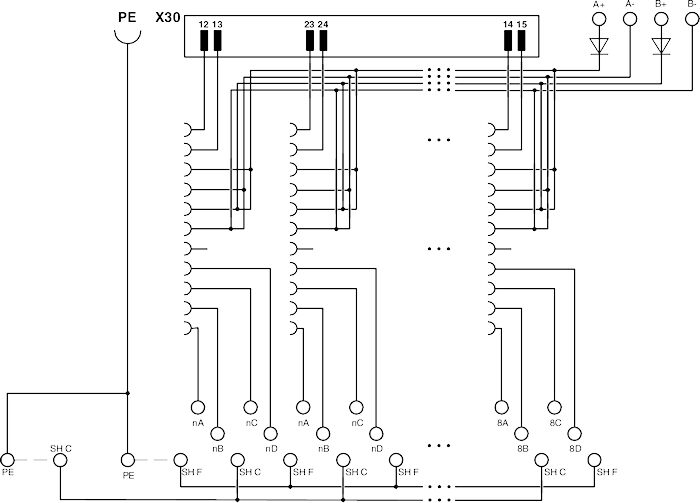

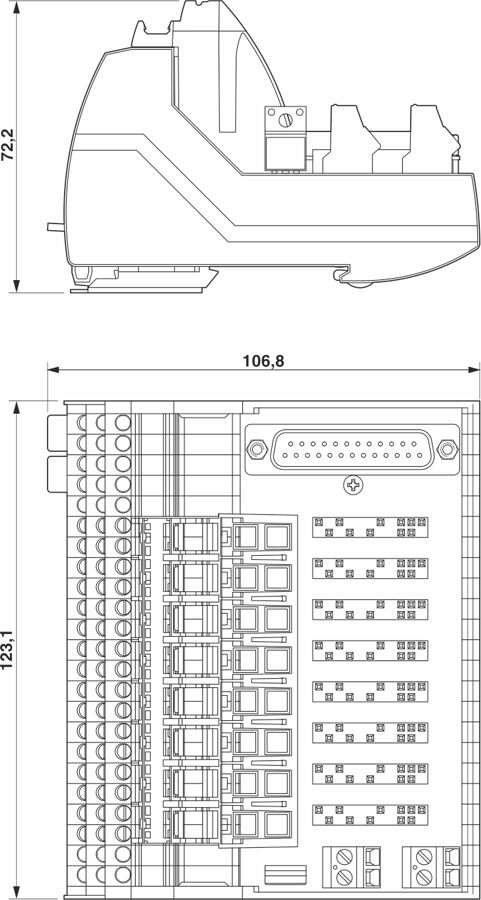

Размеры
Ширина | 123,1 мм |
---|---|
Высота | 102,7 мм |
Глубина | 72,2 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
Общие сведения
Рабочее напряжение, максимальное Umax | 30 В DC (Полевые клеммы) |
---|---|
Рабочее напряжение максимальное | 30 В DC (Полевые клеммы) |
230 В AC (Полевые клеммы) | |
30 В DC (Клемма А и B ) | |
30 В DC (25-контактный соединитель D-SUB) | |
Макс. допустимый ток (на ответвление) | 3 A (Полевой сигнал) |
1 A (Контакты цепи управления) | |
Макс. допустимый ток | 4 A (Клемма А и B ) |
Макс. допустимое значение суммарного тока | 15 A (на каждый модуль) |
Индикатор состояния | Нет |
Монтажное положение | любое, на 35-миллиметровой монтажной рейке согласно EN 60715 |
Степень защиты | IP20 |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Подключение согласно стандарту | МЭК / EN |
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Момент затяжки | 0,5 Нм ... 0,6 Нм |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | D-SUB 25 |
Момент затяжки | 0,3 Нм ... 0,34 Нм |
Количество точек подключения | 1 |
Полюсов | 25 |
Поддерживаемые устройства управления
Управление | универсальный |
---|
Данные по безопасности
Входное напряжение Ui | 30 В (на канал) |
---|---|
Входной ток Ii | 1 A (на канал) |
Индуктивность Li | 0 мГн |
Емкость Ci | 0 мкФ |
ATEX | Sira 17ATEX4367X Ex II 3G Ex nA IIC T4 Gc; Ex II (3)G [Ex ic Gc] IIC; Ex II (3)D [Ex ic Dc] IIIC Ex II 3(3)G Ex nA [ic] IIC T4 Gc; Ex II (3)D [Ex ic Dc] IIIC Sira 18ATEX2007X Ex II 3(1)G Ex nA [ia Ga] IIC T4 Gc; Ex II (1)G [Ex ia Ga] IIC Ex II 3G (1)D Ex nA [ia IIIC Da] IIC T4 Gc; Ex II (1)D [Ex ia DA] IIIC |
IECEx | IECEx SIR 17.0086X Ex nA IIC T4 Gc; Ex nA [ic] IIC T4 Gc; [Ex ic Gc] IIC; [Ex ic Dc] IIIC Ex nA [ia Ga] IIC T4 Gc; Ex nA [ic IIIC Dc] IIC T4 Gc; Ex nA [ia IIIC Da] IIC T4 Gc; [Ex ia Ga] IIC; [Ex ia Da] IIIC |
FM | Nonincendive: Class I, Div. 2, Groups ABCD T4 Connection to Class I, II, III, Div. 2, Groups ABCDEFG Class I, Zone 2, AEx nA IIC T4 Gc Class I, Zone 2 with connection to Class I, Zone 2, AEx nA [ic Gc] IIC T4 Gc Class I, Zone 2 with connection to Class I, Zone 0, AEx nA [ia Ga] IIC T4 Gc Class I, Zone 2 with connection to Zone 22, AEx nA [ic IIIC Dc] IIC T4 Gc Class I, Zone 2 with connection to Zone 20, AEx nA [ia IIIC Da] IIC T4 Gc |
UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, IIC T4 |
CSA, США/ Канада | Nonincendive: Class I, Div. 2, Groups ABCD T4 Connection to Class I, II, III, Div. 2, Groups ABCDEFG Class I, Zone 2, (A)Ex nA IIC T4 Gc, Class I, Zone 2 Class I, Zone 2 with connection to Class I, Zone 2, (A)Ex nA [ic] IIC T4 Gc Class I, Zone 2 with connection to Class I, Zone 0, (A)Ex nA [ia Ga] IIC T4 Gc Class I, Zone 2 with connection to Zone 22, (A)Ex nA [ic IIIC Dc] IIC T4 Gc Class I, Zone 2 with connection to Zone 20, (A)Ex nA [ia IIIC Dc] IIC T4 Gc |
Максимальное безопасное напряжение Um | 253 В AC/DC (Клеммы A и B и D-SUB 25) |
Стандарты и предписания
Стандарты / нормативные документы | МЭК 60664 |
---|---|
DIN EN 50178 | |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Соответствие нормам | ANSI/ISA 60079-0; 60079-11; 60079-15 |
ANSI/МЭК 60529 | |
FM 3600; 3611; 3810 | |
ATEX | Sira 17ATEX4367X Ex II 3G Ex nA IIC T4 Gc; Ex II (3)G [Ex ic Gc] IIC; Ex II (3)D [Ex ic Dc] IIIC Ex II 3(3)G Ex nA [ic] IIC T4 Gc; Ex II (3)D [Ex ic Dc] IIIC Sira 18ATEX2007X Ex II 3(1)G Ex nA [ia Ga] IIC T4 Gc; Ex II (1)G [Ex ia Ga] IIC Ex II 3G (1)D Ex nA [ia IIIC Da] IIC T4 Gc; Ex II (1)D [Ex ia DA] IIIC |
IECEx | IECEx SIR 17.0086X Ex nA IIC T4 Gc; Ex nA [ic] IIC T4 Gc; [Ex ic Gc] IIC; [Ex ic Dc] IIIC Ex nA [ia Ga] IIC T4 Gc; Ex nA [ic IIIC Dc] IIC T4 Gc; Ex nA [ia IIIC Da] IIC T4 Gc; [Ex ia Ga] IIC; [Ex ia Da] IIIC |
UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, IIC T4 |
CSA, США/ Канада | Nonincendive: Class I, Div. 2, Groups ABCD T4 Connection to Class I, II, III, Div. 2, Groups ABCDEFG Class I, Zone 2, (A)Ex nA IIC T4 Gc, Class I, Zone 2 Class I, Zone 2 with connection to Class I, Zone 2, (A)Ex nA [ic] IIC T4 Gc Class I, Zone 2 with connection to Class I, Zone 0, (A)ExnA [ia Ga] IIC T4 Gc Class I, Zone 2 with connection to Zone 22, (A)Ex nA [ic IIIC Dc] IIC T4 Gc Class I, Zone 2 with connection to Zone 20, (A)Ex nA [ia IIIC Dc] IIC T4 Gc |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250313 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 4.0 | EC002780 |
---|---|
ETIM 5.0 | EC002780 |
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
