51 810 руб./шт
Для организаций с НДС:
62 172
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
зелёный
Вес, шт
—
69,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

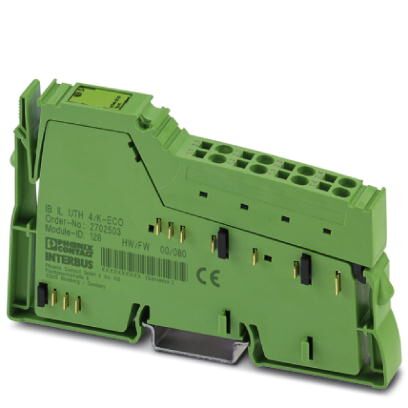

Inline ECO, Клемма для измерения температуры, Аналоговые UTH-входы: 4 (тип K), cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, Включая штекер Inline
Описание изделия
Клемма предназначена для установки внутри станции Inline.
При помощи данной клеммы вы можете регистрировать сигналы стандартных термоэлементов.
Клемма для термоэлементов типа K согласно DIN EN 60584-1.
Измеренные значения отображаются в стандартизированном формате.
Клеммные модули Inline ECO имеют допуск на использование при температуре от 0 °C до +55 °C. В объем поставки входят электронный блок и штекер Inline.
Преимущества для Вас
- 4 дифференциальных входа для термоэлементов
- Измерительный диапазон: -270 °C ... +1372 °C
- 2-проводная схема подключения датчиков
- Диагностическая информация в слове технологических данных
- Диагностический индикатор
Коммерческие данные
Код заказа | 2702503 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 143 (C-6-2017) |
GTIN | 4055626206080 |
Вес/шт. (без упаковки) | 69,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры

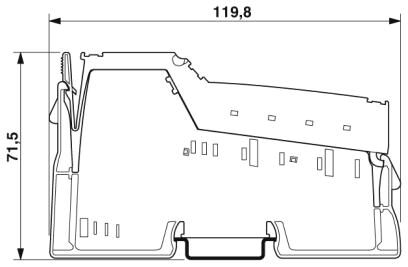

Чертеж | |
---|---|
Ширина | 12,2 мм |
Высота | 119,8 мм |
Глубина | 71,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 69 г |
Указания по значениям массы | со штекером |
Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
Ошибка контрольной суммы Передача сообщений об ошибках периферии на устр-во сопряжения |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Количество каналов | 2 |
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | тип. 38 мА |
макс. 55 мА | |
Наименование | Питание аналоговых модулей (UANA) |
Электропитание | 24 В DC (с помощью регулятора напряжения) |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | тип. 32 мА |
макс. 39 мА | |
Потребляемая мощность | тип. 1,05 Вт (всего) |
Аналоговые входы
Количество входов | 4 (тип K) |
---|---|
Наименование, вход | Аналоговые UTH-входы |
Описание входа | Дифференциальные входы |
Тип подключения | Штекер Inline |
Способ подключения | 2-проводная схема |
Указание по технологии подключения | экранирован. |
Применяемые типы датчиков (TC) | K |
Принцип измерения | Метод сигма-дельта |
Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
Время цифроаналогового преобразования | тип. 120 мс |
Разрешение АЦП | 24 бит |
Обновление данных процесса | |
Наименование защиты | Защита входов от токов при переходном процессе |
Разделение потенциалов
Испытательный участок | Логика шины (локальная шина, обеспечение логических схем) 500 В AC 50 Гц 1 мин. |
---|---|
Аналоговые периферийные устройства 500 В AC 50 Гц 1 мин. | |
Заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
---|
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250303 |
---|---|
eCl@ss 4.1 | 27250303 |
eCl@ss 5.0 | 27250303 |
eCl@ss 5.1 | 27242601 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242601 |
eCl@ss 8.0 | 27242601 |
eCl@ss 9.0 | 27242601 |
ETIM
ETIM 2.0 | EC001431 |
---|---|
ETIM 3.0 | EC001596 |
ETIM 4.0 | EC001596 |
ETIM 5.0 | EC001596 |
ETIM 6.0 | EC001596 |
ETIM 7.0 | EC001596 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
