18 030 руб./шт
Для организаций с НДС:
21 636
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
серый/синий/чёрно-жёлтый
Сечение провода кв.мм
—
150
Вес, шт
—
1 637,400 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

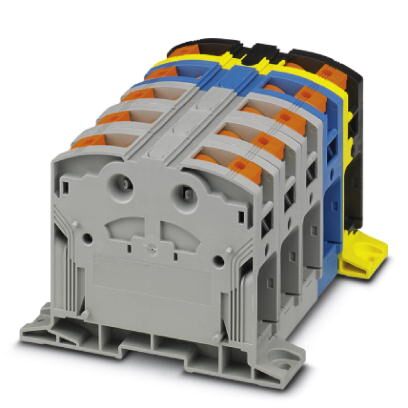

Клемма для высокого тока, блокированный, номинальное напряжение: 1500 В DC / 1000 В AC, номинальный ток: 309 A, тип подключения: Зажим Power-Turn, количество точек подсоединения: 10, полюсов: 5, cечение: 95 мм - 185 мм, AWG: 3/0 - 350 kcmil, ширина: 31 мм, высота: 108,3 мм, цвет: серый/синий/черно-желтый, тип монтажа: непосредственное резьбовое
Преимущества для Вас
- Данная сильноточная клемма обеспечивает простое и быстрое подключение даже больших проводов
- Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента
- Компактная конструкция позволяет выполнять кабельную разводку в ограниченном пространстве.
- Кроме имеющегося контрольного отвода можно подключить отводные клеммы, обеспечивающие возможность подсоединения двух дополнительных контрольных проводов.
Коммерческие данные
Код заказа | 1054738 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4055626690957 |
Вес/шт. (без упаковки) | 1 637,400 GRM |
Общие сведения
Полюсов | 5 |
---|---|
Количество ярусов | 1 |
Количество точек подключения | 10 |
Потенциалы | 5 |
Номинальное сечение | 150 мм |
Цвет | серый/синий/черно-желтый |
Изоляционный материал | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Расчетное импульсное напряжение | 8 кВ |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Группа изоляционного материала | I |
Макс. мощность потерь при номинальных условиях | 11,21 Вт |
Максимальный ток нагрузки | 309 A (для кабеля сечением 150 мм Поперечное сечение) |
Номинальный ток IN | 309 A |
Номинальное напряжение UN | 1500 В DC |
1000 В AC | |
Открытая боковая стенка | Нет |
Размеры
Ширина | 31 мм |
---|---|
Длина | 150 мм |
Высота | 108,3 мм |

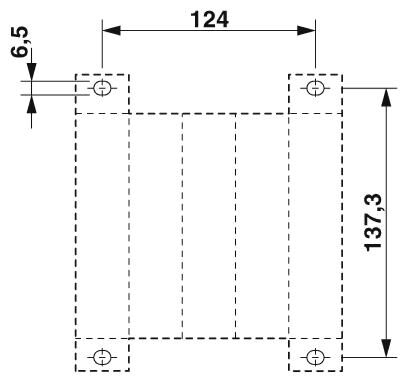

Диаметр отверстий | 6,5 мм |
Расстояние между высверленными отверстиями | 137,2 мм |
Размер шага | 31 мм |
Характеристики клемм
Тип подключения | Зажим Power-Turn |
---|---|
Длина снятия изоляции | 40 мм |
Подключение согласно стандарту | МЭК 60947-7-1 |
Сечение жесткого проводника мин. | 95 мм |
Сечение жесткого проводника макс. | 185 мм |
Сечение провода AWG мин. | 3/0 |
Сечение провода AWG макс. | 350 kcmil |
Сечение гибкого проводника мин. | 95 мм |
Сечение гибкого проводника макс. | 185 мм |
Мин. сечение гибкого проводника AWG | 3/0 |
Сечение гибкого проводника AWG, макс. | 350 kcmil |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 95 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 150 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 95 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 150 мм |
Сечение с гребенчатым мостиком, жестк., мин. | 95 мм |
Сечение с гребенчатым мостиком, жестк.. макс. | 150 мм |
Сечение с гребенчатым мостиком, гибк., мин. | 95 мм |
Сечение с гребенчатым мостиком, гибк.. макс. | 150 мм |
Мин. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 95 мм |
Макс. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 120 мм |
Мин. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 95 мм |
Макс. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 120 мм |
Калиберная пробка | B14 |
Стандарты и предписания
Подключение согласно стандарту | МЭК 60947-7-1 |
---|---|
Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 5.1 | 27141120 |
---|---|
eCl@ss 6.0 | 27141100 |
eCl@ss 7.0 | 27141120 |
eCl@ss 8.0 | 27141120 |
eCl@ss 9.0 | 27141120 |
ETIM
ETIM 4.0 | EC000897 |
---|---|
ETIM 5.0 | EC000897 |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
UNSPSC
UNSPSC 6.01 | 30211811 |
---|---|
UNSPSC 7.0901 | 39121410 |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
