Характеристики
Норма упаковки
—
10
Сечение провода кв.мм
—
0,2-2,5
Вес, шт
—
20,530 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

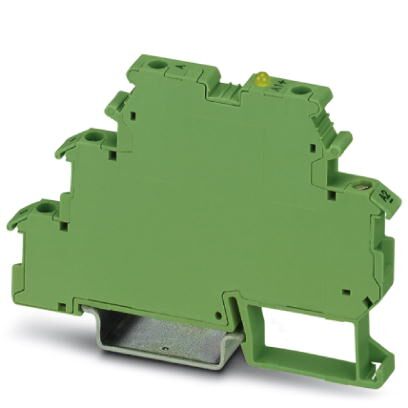

Полупроводниковая релейная клемма ввода, вход: 24 В DC, выход: 3 - 48 В DC/ 100 мА, ширина клеммы 6,2 мм
Преимущества для Вас
- Поставляются исполнения с приводными элементами
- Гребенчатые мостики EB-DIK
- Удобная маркировка и монтаж
- Неизнашиваемые контакты для коммутации до 24 В DC/10 А или 240 В пер. тока/800 мА
- Встроенная выходная защитная схема
- Встроенная схема коммутации входов
- Гальваническая развязка входных и выходных цепей до 2,5 кВ эфф
- Индикатор состояния
- Нулевой выключатель для выходов переменного тока
Коммерческие данные
Код заказа | 2940207 |
---|---|
Упаковочная единица | 10 stk |
Страница каталога | Стр. 440 (C-5-2017) |
GTIN | 4017918079901 |
Вес/шт. (без упаковки) | 20,530 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 80 мм |
Глубина | 56 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Входные данные
Входное номинальное напряжение UN | 24 В DC |
---|---|
Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
Порог срабатывания, сигнал "0", относительно UN | 0,4 |
Порог срабатывания, сигнал "1", относительно UN | 0,8 |
Типовой входной ток при UN | 7 мА |
Время включения, типовое | 20 мкс |
Время отключения, типовое | 200 мкс |
Индикация рабочего напряжения | LED зел. |
Наименование защиты | Защита от переполюсовки |
Частота передачи | 300 Гц |
Мощность потерь при номинальных условиях | 10 мВт |
Выходные данные
Диапазон выходного напряжения | 3 В DC ... 48 В DC |
---|---|
Макс. ток продолжительной нагрузки | 100 мА |
Падение напряжения при макс. рабочем токе | 0,9 В |
Выходная коммутация | 2-проводн. изолированная, 3-проводн. с массой |
Наименование защиты | Защита от переполюсовки |
Защитный диод | |
Защитная цепь / модуль | Диод защиты от переполюсовки |
Защитный диод | |
Выходное сопротивление | около 22 к (для 3-проводного режима работы) |
Параметры подключения на стороне входа
Наименование, подключение | Сторона входа |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Момент затяжки | 0,5 Нм |
Параметры подключения на стороне выхода
Наименование, подключение | Сторона выхода |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Момент затяжки | 0,5 Нм |
Общие сведения
Испытательное напряжение, вход / выход | 2,5 кВ AC |
---|---|
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Режим работы | 100 % ED |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Наименование | Стандарты / нормативные документы |
Стандарты / нормативные документы | МЭК 60664 |
EN 50178 | |
Изоляция | Основная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27371000 |
---|---|
eCl@ss 6.0 | 27371600 |
eCl@ss 7.0 | 27371604 |
eCl@ss 8.0 | 27371604 |
eCl@ss 9.0 | 27371604 |
ETIM
ETIM 2.0 | EC001504 |
---|---|
ETIM 3.0 | EC001504 |
ETIM 4.0 | EC001504 |
ETIM 5.0 | EC001504 |
ETIM 6.0 | EC001504 |
ETIM 7.0 | EC001504 |
UNSPSC
UNSPSC 6.01 | 30211916 |
---|---|
UNSPSC 7.0901 | 39121542 |
UNSPSC 11 | 39121542 |
UNSPSC 12.01 | 39121542 |
UNSPSC 13.2 | 39122326 |
