Описание

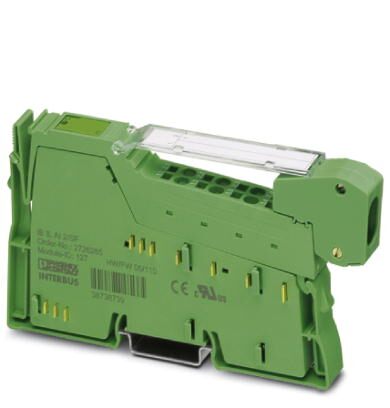

Inline XC, Клемма аналогового ввода, Аналоговые входы: 2, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она служит для регистрации аналоговых сигналов напряжения и тока.
Специальные инженерные решения и испытания позволяют использовать клеммы в экстремальных условиях окружающей среды.
Преимущества для Вас
- ва аналоговых несимметричных сигнальных входа для подключения сигналов напряжения или тока на выбор
- 2-проводная схема подключения датчиков
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мА, ±20 мА
- Диапазоны напряжения: 0 В ... 10 В, ±10 В
- Независимое параметрирование каналов по шинной системе
- Отображение измеренных значений возможно в четырех различных форматах
- Разрешение в зависимости от формата изображения и диапазона измерений
- Обновление процессных данных обеих каналов за макс. 1,5 мс
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Лакированные печатные платы
Коммерческие данные
Код заказа | 2701157 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 158 (C-6-2017) |
GTIN | 4046356713832 |
Вес/шт. (без упаковки) | 69,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 12,2 мм |
Высота | 136,8 мм |
Глубина | 71,5 мм |
Указание по размерам | Размеры корпуса |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Стандартный) |
---|---|
-40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 69 г |
Указания по значениям массы | со штекером |
Режим работы | Режим передачи данных процесса (2 слова) |
Диагностические сообщения | Отказ питания внутренних периферийных устройств да |
Ошибка периферийного устр-а Сообщение об ошибке в процессных данных | |
Ошибка пользователя Сообщение об ошибке в процессных данных |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Количество каналов | 2 |
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | тип. 45 мА |
макс. 60 мА | |
Наименование | Питание аналоговых модулей (UANA) |
Электропитание | 24 В DC (с помощью регулятора напряжения) |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | тип. 13 мА |
макс. 18 мА | |
Потребляемая мощность | тип. 662 мВт |
Аналоговые входы
Описание входа | несимметричные входы, напряжение или ток |
---|---|
Наименование, вход | Аналоговые входы |
Количество входов | 2 |
Тип подключения | Экранированный штекер Inline |
Способ подключения | 2-проводная схема |
Указание по технологии подключения | экранирован. |
Время цифроаналогового преобразования | тип. 120 мкс (на канал) |
Предельная частота (3 дБ) | 40 Гц |
Наименование защиты | Защита от перенапр. |
Форматы данных | IB IL, IB ST, IB RT, нормированная форма представления |
Принцип измерения | Последовательное приближение |
Разрешение измеренного значения | 16 бит (15 бит + знак) |
Представление измеренного значения | 16 бит с дополнением до двух |
Входной сигнал тока | 0 мА ... 20 мА |
4 мА ... 20 мА | |
-20 мА ... 20 мА | |
Входное сопротивление, вход тока | 50 (Измерительный резистор) |
Входной сигнал напряжения | 0 В ... 10 В |
-10 В ... 10 В | |
Входное сопротивление, вход напряжения | > 220 к |
Диапазон синфазного напряжения, сигнал - общий проводник | 40 В (между токовым входом и функциональным заземлением) |
Разделение потенциалов
Испытательный участок | Питание 7,5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. |
---|---|
Питание 7,5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 мин. | |
Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliane
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250303 |
---|---|
eCl@ss 4.1 | 27250303 |
eCl@ss 5.0 | 27250303 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242601 |
eCl@ss 8.0 | 27242601 |
eCl@ss 9.0 | 27242601 |
ETIM
ETIM 3.0 | EC001596 |
---|---|
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001596 |
ETIM 6.0 | EC001596 |
ETIM 7.0 | EC001596 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
