Описание

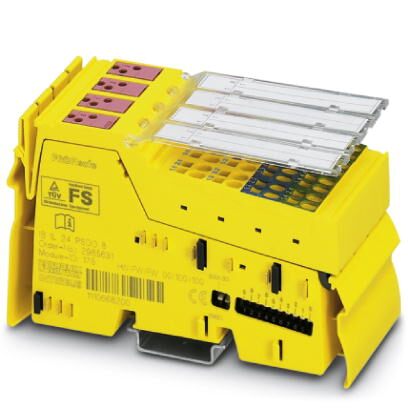

Модуль цифрового вывода для систем обеспечения безопасности INTERBUS-Safety и PROFIsafe, степень защиты IP20. Модуль оснащается 4 безопасными цифровыми выходами (двухканальное исполнение) или 8 безопасными цифровыми выходами (одноканальное исполнение).
Описание изделия
Модуль безопасности представляет собой модуль вывода серии Inline, предназначенный для подключения к любой точке системы SafetyBridge, INTERBUS-Safety или PROFIsafe. Скорость передачи (500 кбод или 2 Мбод) задается с помощью установленного на модуле переключателя. В пределах станции должна быть настроена одна скорость передачи. Модуль оснащается четырьмя безопасными цифровыми выходами (2-канальное исполнение) или 8 цифровыми выходами (1-канальное исполнение).
Преимущества для Вас
- SIL 3 согласно МЭК 61508 / EN 61508
- SILCL 3 согласно EN 62061
- PL e согласно EN ISO 13849-1
Коммерческие данные
Код заказа | 2985631 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 298 (C-6-2017) |
GTIN | 4046356131605 |
Вес/шт. (без упаковки) | 245,600 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 48,8 мм |
---|---|
Высота | 119,8 мм |
Глубина | 71,5 мм |
Указание по размерам | Размеры корпуса |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
Степень защиты | IP20 |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Количество каналов | 2 |
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с / 2 Мбит/с (переключаемый) |
Цифровые выходы
Наименование, выход | Цифровые выходы |
---|---|
Тип подключения | Пружинный зажим |
Способ подключения | 2-, 3-проводной кабель |
Количество выходов | 4 (при двуканальной разводке) |
8 | |
Наименование защиты | Защита от перегрузки, защита выходов от короткого замыкания |
Выходное напряжение | 24 В DC (US - 1 В) |
Номинальное напряжение | 24 В DC |
Выходной ток | макс. 6 A (Суммарный ток всех выходов, -25 °C ... 50 °C) |
макс. 4 A (Суммарный ток всех выходов, >50 °C ... 55 °C) | |
Максимальный выходной ток на 1 канал | 2 A |
Максимальный выходной ток на 1 модуль | 3 A (См. технические данные) |
Максимальный выходной ток на 1 группу | 3 A |
Номинальная индуктивная нагрузка | см. инструкции по технике безопасности |
Номинальная нелинейная нагрузка | см. инструкции по технике безопасности |
Номинальная активная нагрузка | см. инструкции по технике безопасности |
Питание электронного модуля
Электропитание | 24 В DC (с помощью регулятора напряжения) |
---|---|
Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 245,6 г |
Указания по значениям массы | cо штекером |
Диагностические сообщения | Короткое замыкание / перегрузка цифровых выходов Выдача сообщений об ошибках в виде диагностических кодов (по шине), а также индикация с помощью светодиода модуля |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (см. инструкции по технике безопасности) |
Потребляемый ток | макс. 230 мА (см. инструкции по технике безопасности) |
Наименование | Напряжение питания главной цепи (UM) |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | тип. 30 мА (все выходы установлены; плюс ток исполнительных элементов) |
макс. 6,03 A | |
Наименование | Питание сегментных цепей (US) |
Параметры техники безопасности
Наименование | МЭК 61508 - высокие требования |
---|---|
Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
Наименование | МЭК 61508 - низкие требования |
Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
Наименование | EN ISO 13849 |
Уровень эффективности (PL) | макс. e (двуканальный; в зависимости от параметров и разводки) |
Категория | макс. 4 (двуканальный; в зависимости от параметров и разводки) |
Наименование | EN 62061 |
Ограничение претензий касательно класса безопасности (SIL CL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
Стандарты и предписания
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
---|
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27240409 |
---|---|
eCl@ss 4.1 | 27240409 |
eCl@ss 5.0 | 27250604 |
eCl@ss 5.1 | 27242900 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242604 |
eCl@ss 8.0 | 27242604 |
eCl@ss 9.0 | 27242604 |
ETIM
ETIM 2.0 | EC001433 |
---|---|
ETIM 3.0 | EC001617 |
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001599 |
ETIM 6.0 | EC001599 |
ETIM 7.0 | EC001599 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
