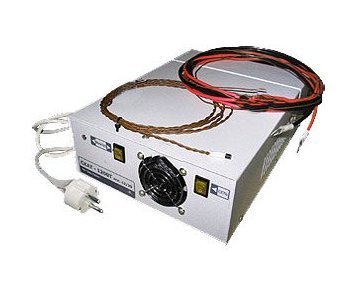

СКАТ-1200Т исп. 12/20; 12В, 12А, и до 20А при наличии АКБ. Автоматика подогрева, регулируемый ток и напряжение заряда внешней АКБ емкостью 17 - 250Ач. Световая индикация и информационные выходы контроля технического состояния блока. Возможность использования в режимах зарядного устройства АКБ и источника резервного питания
Особенности источника питания СКАТ-1200Т исп. 12/20:
- Питание нагрузки стабилизированным напряжением постоянного тока согласно п. 2 таблицы и суммарным током потребления по трем выходам, включая ток заряда АКБ, не более 12 А при наличии сетевого напряжения.
- Оптимальный заряд АКБ при напряжении сети в диапазоне, указанном в п. 1 таблицы.
- Температурную компенсацию напряжения заряда АКБ.
- Автоматический переход в режим резервного питания нагрузки от АКБ при пропадании или снижении напряжения электрической сети ниже значения указанного в п. 1 таблицы постоянным напряжением согласно п. 2 таблицы и суммарным током потребления по трем выходам не более 20 А.
- Защиту АКБ от глубокого разряда в режиме резервного питания путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 10 таблицы.
- Подогрев АКБ при отрицательных температурах окружающей среды с помощью нагревательного элемента (в комплект поставки не входит) номинальной мощностью потребления не более 60 Вт и номинальным напряжением питания 12 В постоянного тока.
- Возможность питания нагрузки в резервном режиме непосредственно с клемм АКБ, при этом величина тока нагрузки ограничивается исключительно техническими характеристиками используемой АКБ, длиной и сечением соединительных проводов.
- Возможность параллельного подключения нескольких источников к одной АКБ с целью увеличения тока заряда АКБ и суммарного выходного тока.
- Возможность ограничения максимального тока заряда АКБ переключателем типа «джампер» на три положения (3 А, 6 А, 12 А) при использовании источника в качестве зарядного устройства.
- Возможность увеличения времени резервного питания (при использовании Скат-1200Т исп.12/20 в качестве источника резервного питания) резервируемых источников питания (например: Скат-1200Д исп.1 и 2, Скат-1200, Скат-1200КР, Скат-1200И7, Скат-1200М, Скат-1200У, Скат-1200У2), оснащённых специальным входом для подключения источника резервного питания.
- Электронную защиту источника от токовой перегрузки (короткого замыкания) в цепи подключения АКБ.
- Защиту источника и нагрузки от переполюсовки АКБ посредством плавкого предохранителя.
- Защиту АКБ от короткого замыкания (токовой перегрузки) в нагрузке посредством плавких предохранителей.
- Комбинированную защиту источника от короткого замыкания (токовой перегрузки) в нагрузке:
• При наличии АКБ — посредством плавких предохранителей
• При отсутствии АКБ — электронная защита
- Защиту питающей сети 220 В от короткого замыкания в источнике посредством плавкого предохранителя.
- Электронную защиту от перегрева источника (если встроенный вентилятор не в состоянии обеспечить необходимое охлаждение). При этом источник переходит в режим резервного питания до понижения его температуры ниже заданного значения.
- Защиту от аварийного повышения выходного напряжения посредством автоматического выключения источника.
- Управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством выходов типа «открытый коллектор».
Предназначен для питания систем связи, телекоммуникационного оборудования и других потребителей с напряжением в цепях питания 12 В и постоянным током до 20 А. Используется как источник резервного питания и зарядное устройство для свинцово-кислотных АКБ номинальным напряжением 12 В и емкостью 17—250 Ач. Имеет три выхода с суммарным током до 12 А (при наличии сети и без АКБ). При подключенной АКБ, в основном и резервном режимах питает нагрузку суммарным током до 20 А.

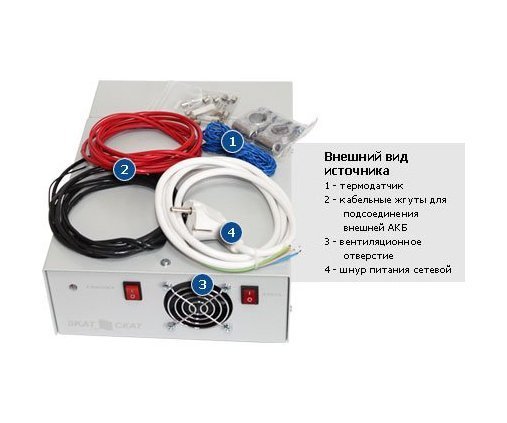

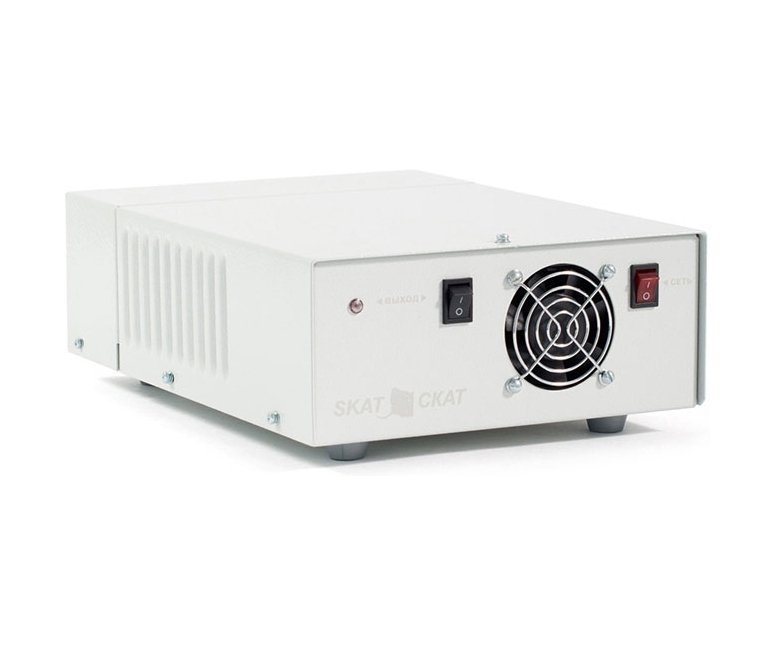

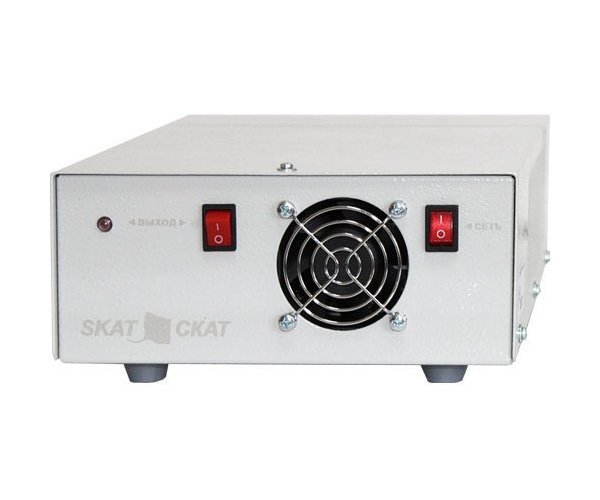

Внешний вид источника
Место установки
помещение
Материал корпуса
металл
Назначение
универсальное
Выходной ток
20А
Количество аккумуляторов
1
Тип устройства
ИБП
Тип монтажа
навесной
Емкость аккумулятора
17Ач, 26Ач, 40Ач, 100Ач
Питание
12 В
Напряжения питающей сети 50 Гц с пределами изменения, В
180 - 250
Выходное напряжение, В: При наличии сети 220 В и температуре окружающей среды +25 °С
12,90 - 13,20
Выходное напряжение, В: От внешней АКБ
9,80 - 12,10
Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды +25 °С, В
13,60 - 13,75
Ток нагрузки (суммарный по выходам «Выход 1», «Выход 2», «Выход 3») максимальный, А: при наличии сети 220 В, включая ток заряда АКБ
12
Ток нагрузки (суммарный по выходам «Выход 1», «Выход 2», «Выход 3») максимальный, А: от внешней АКБ
20.0
Максимальный ток заряда АКБ, А
3, 6 или 12
Максимальный ток выходов ОК, мА: «Выход ОК 1»
100.0
Максимальный ток выходов ОК, мА: «Выход ОК 2»
100.0
Ток потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более
50.0
Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более
100.0
Мощность потребляемая источником от сети, ВА, не более
200.0
Напряжение АКБ, при котором происходит отключение нагрузки в режиме резервного питания, В
10,5 - 10,8
Количество аккумуляторов в батарее
1.0
Рекомендуемая емкость АКБ, Ач
17-250
Тип АКБ
герметичные свинцово-кислотные, необслуживаемые или свинцово-кислотные обслуживаемые, в том числе автомобильные, номинальным напряжением 12 В
Диапазон рабочих температур, °С
+5 - + 40
Относительная влажность воздуха
при +40 °С не более 90 %
Габаритные размеры, мм, не более
213х101х295
Масса, кг (не более)
5.0
|
