SKAT-V.12DC-18 исп. 5000; 12В, 18А, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. Корпус под 2 АКБ 40 Ач; 5 информационных выходов о состоянии источника. Электронная зашита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Возможность каскадирования источников для увеличения выходного тока или напряжения. Диапазон входного напряжения 170-250В
Источник питания SKAT-V.12DC-18 исп. 5000 обеспечивает:
- питание нагрузок (две выходные клеммные колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 2 таблицы и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 18 А;
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ согласно п. 3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п. 6 таблицы;
- ограничение тока заряда АКБ (п. 6 таблицы) и возможность выбора одного из четырех значений тока ограничения;
- температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п. 4 таблицы (при применении термодатчика АКБ, входящего в комплект поставки);
- автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением согласно п. 2 таблицы и суммарным током потребления по двум выходам не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети (режим «РЕЗЕРВ»);
- защиту от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
- защиту от короткого замыкания клемм АКБ;
- контроль наличия АКБ;
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы;
- защиту нагрузки потребителя от аварийного повышения напряжения на выходе источника (п. 12 таблицы) путем автоматического отключения нагрузок;
- светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»
- светодиодную индикацию состояния АКБ: «АКБ»;
- светодиодную индикацию состояния напряжения выхода: «ВЫХОД»
- возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
- выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов;
- возможность параллельного подключения нескольких источников к одной АКБ с целью увеличения тока заряда АКБ при необходимости подключения АКБ большей емкости, чем указано в п. 15 таблицы; с управлением термокомпенсацией от одного ведущего устройства;
- защиту питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
- возможность восстановления работоспособности источника при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск»).

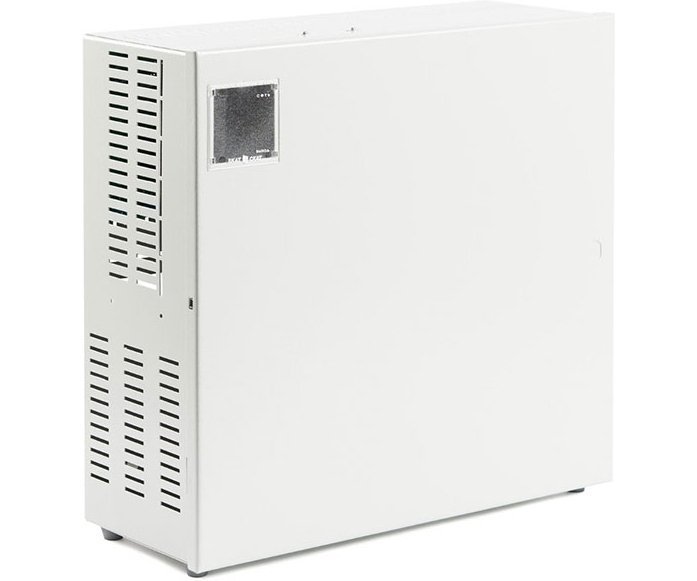

Дополнительные фото SKAT-V.12DC-18 исп. 5000:
Место установки
помещение
Материал корпуса
металл
Назначение
универсальное
Выходной ток
18А
Количество аккумуляторов
2
Тип устройства
ИБП
Тип монтажа
навесной
Емкость аккумулятора
40Ач
Питание
12 В
Напряжение питающей сети, 220 В, 50 +/- 1 Гц, с пределами изменения, В
170 - 250
Постоянное выходное напряжение, В
13,0 - 13,7
при наличии напряжения сети, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °С
9,5 - 13,7
при отсутствии сети, режим «РЕЗЕРВ», от АКБ
-18 - 20
Коэффициент термокомпенсации напряжения заряда АКБ, мВ / °С
18
Максимальный выходной ток, A
20.0
при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ
18,0; 10,0; 7,5; 5,0
от АКБ, режим «РЕЗЕРВ»
100.0
Ограничение тока заряда АКБ, A
100.0
Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более
10,3 - 10,7
Максимальный ток релейных выходов, мA
100.0
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В
90.0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более
14,8 - 15,2
Максимальная температура на трансформаторе, при которой происходит аварийное отключение устройства по перегреву, °С
310.0
Максимальное напряжение на выходе, при котором происходит автоматическое отключение нагрузок, В
герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Мощность, потребляемая источником от сети ВА, не более
26-40
Тип АКБ
от 0 °С до +40 °С
Рекомендуемая емкость АКБ, Ач
458х535х192
Рабочая температура
8.0
Габаритные размеры ШхВхГ, мм
Вес, кг (не более)
|
