СКАТ-2400 исп.6/10; 24В, 6А, и до 10А при наличии АКБ. Автоматика подогрева, регулируемый ток и напряжение заряда внешней АКБ емкостью 17 - 250Ач. Световая индикация и информационные выходы контроля технического состояния блока. Возможность использования в режимах зарядного устройства АКБ и источника резервного питания
Источник питания СКАТ-2400 исп.6/10 обеспечивает:
- Питание нагрузки стабилизированным напряжением постоянного тока согласно п. 2 таблицы и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 6 А при наличии сетевого напряжения.
- Оптимальный заряд АКБ при напряжении сети в диапазоне, указанном в п. 1 таблицы.
- Температурную компенсацию напряжения заряда АКБ.
- Автоматический переход в режим резервного питания нагрузки от АКБ при пропадании или снижении напряжения электрической сети ниже значения указанного в п. 1 таблицы постоянным напряжением согласно п. 2 таблицы и суммарным током потребления по двум выходам не более 10 А.
- Защиту АКБ от глубокого разряда в режиме резервного питания путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 10 таблицы.
- Подогрев АКБ при отрицательных температурах окружающей среды с помощью нагревательного элемента (в комплект поставки не входит) номинальной мощностью потребления не более 60 Вт и номинальным напряжением питания 24 В постоянного тока.
- Возможность параллельного подключения нескольких источников к одной АКБ с целью увеличения тока заряда АКБ и суммарного (по всем выходам «Выход 1» и «Выход 2» источников) выходного тока.
- Возможность питания нагрузки в резервном режиме непосредственно с клемм АКБ, при этом величина тока нагрузки ограничивается исключительно техническими характеристиками используемой АКБ, длиной и сечением соединительных проводов.
- Возможность параллельного подключения нескольких источников к одной АКБ с целью увеличения тока заряда АКБ и выходного тока нагрузки до 63 А.
- Управление термокомпенсацией напряжения заряда при параллельном подключении нескольких источников Скат-2400 исп. 6/10.
- Возможность увеличения времени резервного питания (при использовании Скат-2400 исп.6/10 в качестве источника резервного питания) резервируемых источников питания, оснащённых специальным входом для подключения источника резервного питания.
- Электронную защиту источника от токовой перегрузки (короткого замыкания) в цепи подключения АКБ.
- Защиту источника и нагрузки от переполюсовки АКБ посредством плавкого предохранителя.
- Защиту АКБ от короткого замыкания (токовой перегрузки) в нагрузке посредством плавких предохранителей.
- Комбинированную защиту источника от короткого замыкания (токовой перегрузки) в нагрузке:
- При наличии АКБ — посредством плавких предохранителей
- При отсутствии АКБ — электронная защита
- Защиту питающей сети 220 В от короткого замыкания в источнике посредством плавкого предохранителя.
- Электронную защиту от перегрева источника (если встроенный вентилятор не в состоянии обеспечить необходимое охлаждение). При этом источник переходит в режим резервного питания до понижения его температуры ниже заданного значения.
- Защиту от аварийного повышения выходного напряжения посредством автоматического выключения источника.
- Управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством выходов типа «открытый коллектор».
Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

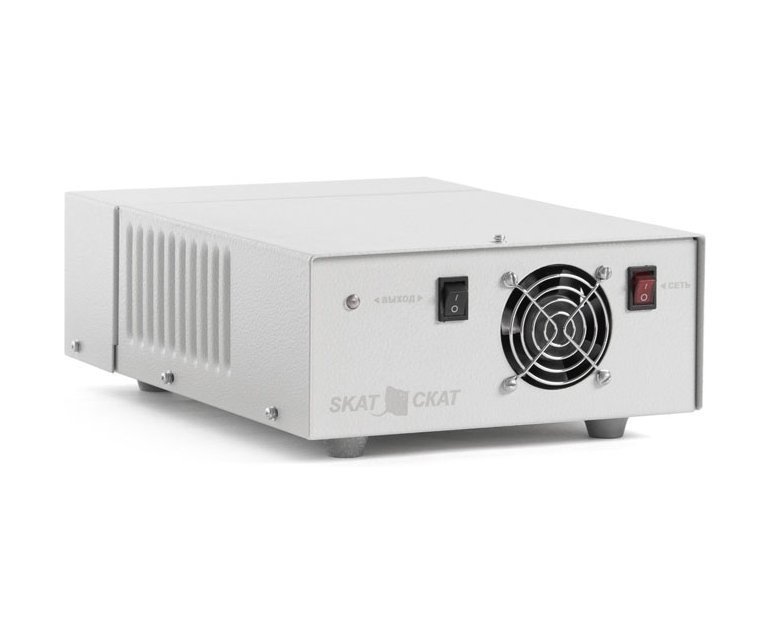

Дополнительные фото СКАТ-2400 исп.6/10
Место установки
помещение
Материал корпуса
металл
Назначение
универсальное
Выходной ток
10А
Количество аккумуляторов
2
Тип устройства
ИБП
Тип монтажа
навесной
Емкость аккумулятора
17Ач, 26Ач, 40Ач, 100Ач, 250Ач
Питание
24 В
Напряжение питающей сети 220 В, частотой 50 +/- 1 Гц с пределами изменения, В
180…250
Выходное напряжение постоянного тока, В
26,7…27,1
при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °C
21,6…27,1
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»
6
Ток нагрузки (суммарный по выходам «Выход 1,2»), A, не более
10.0
при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ
26,0…27,1
от АКБ, режим «РЕЗЕРВ»
-36…40
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °C, В
6.0
Коэффициент термокомпенсации напряжения заряда АКБ, -мВ/ °C
100.0
Ток заряда АКБ, А, не более
22,8…21,0
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более
21,6…21,0
Величина напряжения на АКБ, при котором индикатор «ВЫХОД» начинает мигать, 1 раз в 2 сек.
100.0
в режиме «Резерв», В
11.0
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В
26-250
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более
2.0
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более
200.0
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
150.0
Рекомендуемая емкость АКБ, Ач
4.0
Количество АКБ, шт.
1.0
Характеристики выходов в формате «открытый коллектор»
1.0
напряжение, не более, В
213х101х295
ток, не более, мА
335х115х335
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более
3,1 (3,8)
«СЕТЬ», «Выход 1 и 2» и «АКБ»
-10…+40
«открытый коллектор», «термодатчик» и «вход/выход термокомпенсации заряда»
90.0
«измерительный выход»
IP20
Габаритные размеры ШхГхВ, не более, мм
без упаковки
в упаковке
Масса, кг, не более
Диапазон рабочих температур, °С
Относительная влажность воздуха при 25 °С, %, не более
Степень защиты оболочкой по ГОСТ 14254-96
|
