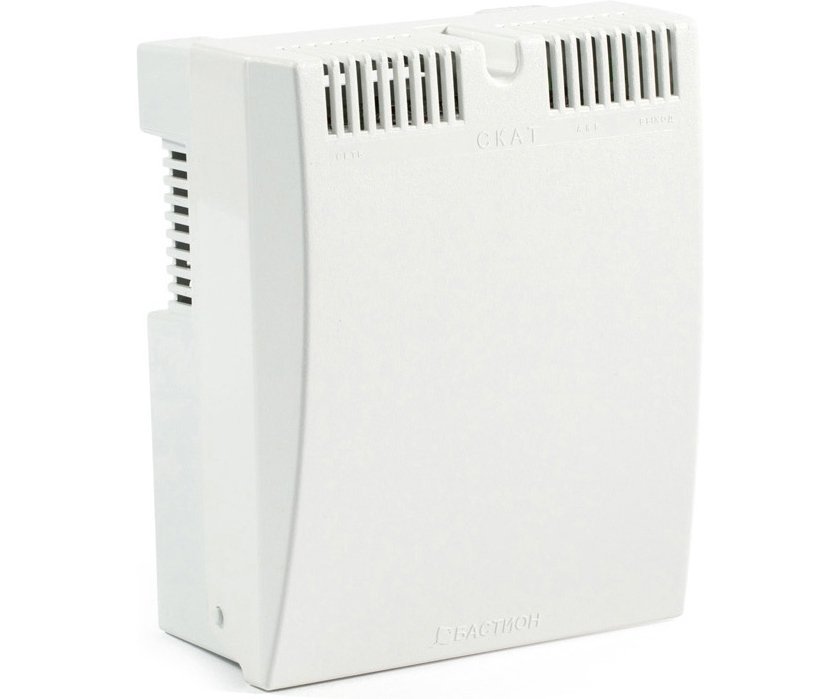

СКАТ-1200Д пластиковый корп; 12В, 2,3 А, пластиковый корпус под АКБ 7Ач, Соответствует ФЗ 123 и ГОСТ Р 53325-2009: 3 индикатораиинформационный выход "Пропадание сети", защита выхода от прегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.
Особенности источника питания СКАТ-1200Д пластиковый корп:
- световую индикацию наличия напряжения электрической сети
- световую индикацию наличия выходного напряжения
- световую индикацию наличия АКБ
- питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п.6 таблицы) или при отключении электрической сети, режим «Резерв»
- резервное питание нагрузки постоянным напряжением согласно п.1 таблицы
- контроль наличия АКБ
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы
- защиту АКБ от глубокого разряда
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя
- электронную защиту от короткого замыкания клемм АКБ
- защиту от короткого замыкания на выходе с отключением выходного напряжения
- автоматическое восстановление выходного напряжения после устранения причины замыкания
- защиту нагрузки от аварии источника
- выдачу информационных диагностических сообщений с помощью световых индикаторов (см. таблицу 2 и 3)
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов «открытый коллектор»
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»
- возможность подключения внешних устройств посредством диагностического разъема.
Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности
Преимущества новых пластиковых корпусов
- одна точка крепления внешней крышки, что позволяет крепить источники вплотную друг другу;
- полупрозрачная крышка позволяет, не вскрывая источник, оценить наличие или отсутствие аккумулятора, а также индикацию светодиодов;
- корпус универсален, что позволяет использовать различные варианты крепежа на задней панели;
- технологические отверстия и особенности конструкции корпуса позволяют удобно подводить провода к источнику.
Дополнительные фото СКАТ-1200Д пластиковый корп:
Место установки
помещение
Материал корпуса
пластик
Назначение
универсальное
Выходной ток
2.3А
Количество аккумуляторов
1
Тип устройства
ИБП
Тип монтажа
навесной
Емкость аккумулятора
7Ач
Питание
12 В
Постоянное выходное напряжение, В
13,5 - 13,9
режим «ОСНОВНОЙ»
10,5 - 13,9
режим «РЕЗЕРВ»
1.8
Номинальный ток нагрузки, А
2.3
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (20 сек), А не более
2.3
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более
10,5 - 11,0
Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В
30.0
Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ, не более
50.0
характеристики информационных сигналов в формате открытый коллектор «ОК»
30.0
максимальный ток, не более, мA
4,5 и 7
максимальное напряжение, не более, В
0.5
Тип аккумулятора: герметичный, свинцово-кислотный, номинальным напряжением 12 В
210x169x101
Рекомендуемая емкость АКБ, Ач
0,5 (0,7)
Ток заряда АКБ (максимальный), А
IP20
Напряжение питающей сети 220 В, частотой 50 +/- 1 Гц, с пределами изменения от 187 В до 242 В
6 Вт
Габаритные размеры ШхВхГ, мм, не более
Вес (без АКБ), кг, не более НЕТТО (БРУТТО)
Степень защиты оболочкой по ГОСТ 14254-96
Мощность, потребляемая от сети, Вт, не более (без нагрузки)
|
