12В, 4 А, кратковременно и в режиме резерва до 4,5 А, корпус под АКБ 26Ач, диапазон входного напряжения 170-250В; сообщение “Переход на резерв“ осуществляется с регулируемой задержкой, Диагностический разъем ИК порта IRDA-04; соответствует ГОСТ Р 53325-2009.
Особенности источника питания СКАТ-1200Д исп.2:
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 6 таблицы) или при отключении электрической сети, режим «Резерв»;
- резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов «открытый коллектор». Выдача информационного сообщения «Переход на резерв« осуществляется с задержкой, определяемой положением перемычек;
- режим «холодный запуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
- возможность подключения внешних устройств посредством диагностического разъема.
Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

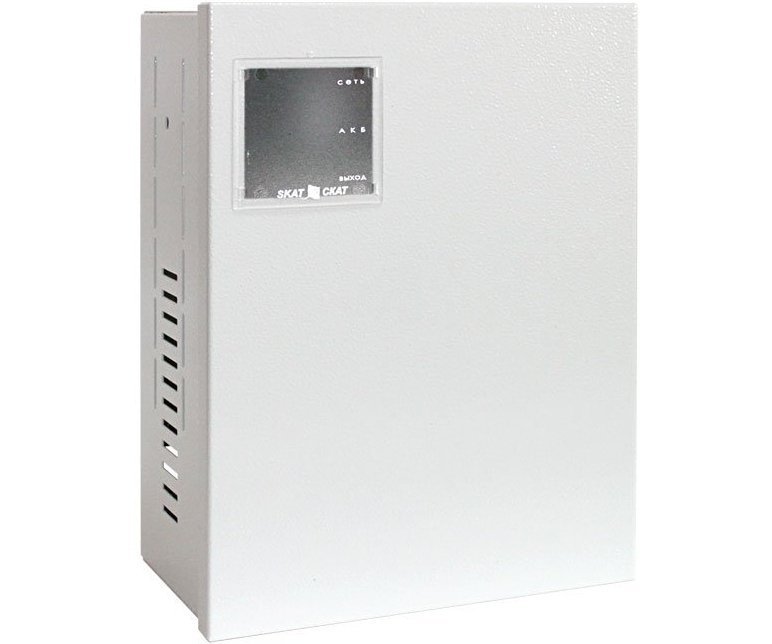

СКАТ-1200Д исп.2 – это второе исполнение блока бесперебойного питания. Конструктивно блок представляет собой прямоугольный металлический корпус, внутри которого находится место для установки аккумуляторной батареи на 26 Ач и место для платы устройства. Модель отличается повышенной работоспособностью, за счёт увеличенной аккумуляторной батареи. В отличие от других устройств, данный источник резервного питания способ «поставлять» энергию для питания радиоэлектронных устройств гораздо продолжительное время. Особенности блока следующие:
- Размеры 217х295х176.
- Рабочая температура для нормальной работы от -10 до +40°С.
- Контроль наличия батареи.
Блок питания способен контролировать и показывать наличие АКБ внутри устройства. Резервный источник защищён от воздействия короткого замыкания, перегрузки и аварий. Наличие световой индикации позволяет информировать об отсутствии электрической сети.
Место установки
помещение
Материал корпуса
металл
Назначение
универсальное
Выходной ток
4.5А
Количество аккумуляторов
2
Тип устройства
ИБП
Тип монтажа
навесной
Емкость аккумулятора
26Ач
Питание
12 В
Постоянное выходное напряжение «основной»
12,9 - 14,0 В
Постоянное выходное напряжение «резерв»
9,5 - 13,4 В
Номинальный ток нагрузки, А
0 - 4,0 А
Ток заряда 1 АКБ, стабилизированный (средний)
0,45 - 0,65 А
Ток заряда 2 АКБ, стабилизированный (средний)
0,45 - 0,65 А
Максимальный ток нагрузки в режиме «основной» кратковременно
5 А, не более
Максимальный ток нагрузки в режиме «резерв»
5 А, не более
Напряжение питающей сети, частотой 50 +/- 1 Гц
150 - 250 В
Величина напряжения на аккумуляторе, при которой индикатор «АКБ» гаснет
11,0 - 11,4 В
Величина напряжения на АКБ, при которой происходит автоматическое отключение нагрузки
10,5 - 11,0 В
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки
30 мВ
Корпус под АКБ ёмкостью, шт
1х26Ач; 2х17Ач; 2х12Ач
Номинальное напряжение АКБ
12 В
Максимальная мощность, потребляемая от сети переменного тока
120 ВА
Ток контактов «открытый коллектор»
60 мА
Напряжение на контактах «открытый коллектор»
30 В
Габаритные размеры ШхВхГ
217х295х176 мм
Вес без АКБ нетто (брутто)
2,6 (3,0) кг
Рабочая температура
от -10 до +40 °С
|
