Калитка полноростовая PERCo-WHD-15 в комплекте с электромеханическим замком и доводчиком является преграждающим устройством и предназначена для управления проходом людей на пропускных пунктах объектов с повышенными требованиями к безопасности и необходимостью полного перекрытия зоны прохода по высоте. Количество калиток, необходимое для обеспечения быстрого и удобного прохода людей через пропускной пункт, рекомендуется определять, исходя из ее пропускной способности.

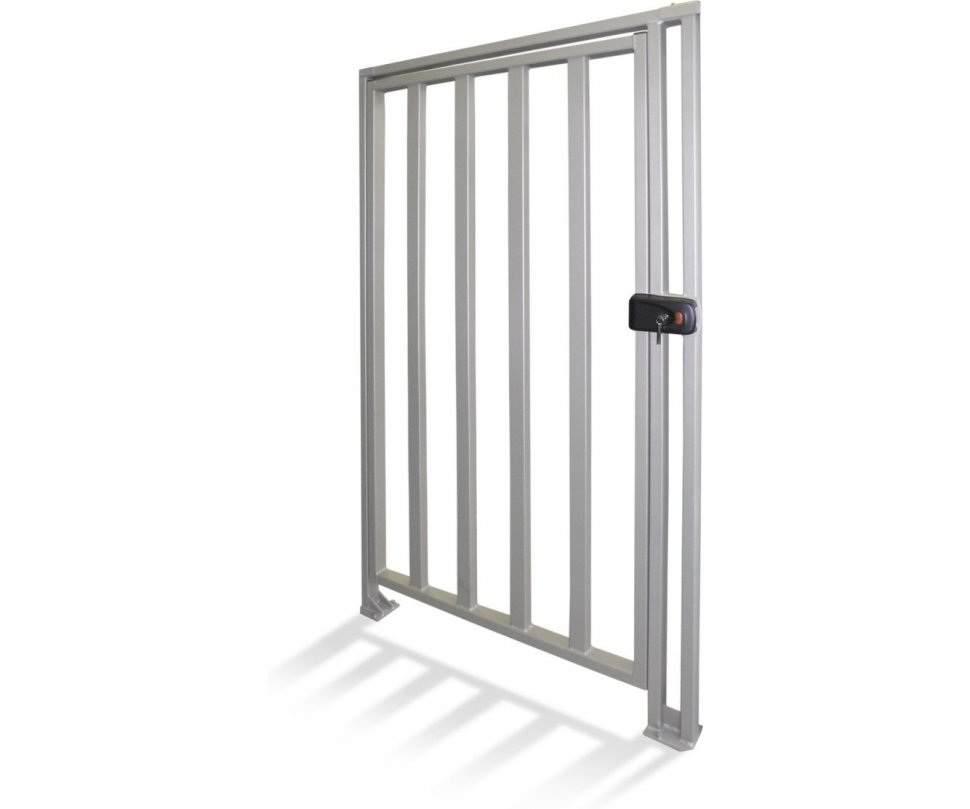

Конструкция калитки PERCo-WHD-15
- Рама;
- Створка;
- Электромеханический замок;
- Доводчик.
Принцип работы калитки
Устройство калитки показано на рисунке выше. Номера позиций даны в соответствии с рисунком, если не указано иначе. Калитка состоит из: рамы (1); створки (2); замка электромеханического (3);доводчика (4). Рама (1), состоящая из трех соединенных между собой поперечиной вертикальных стоек, и створка (2) изготовлены из высокопрочного алюминиевого профиля и поставляются в собранном с помощью петель виде с установленным на раме электромеханическим замком (3). При монтаже калитки к раме и к створке крепится гидравлический доводчик (4), возвращающий створку в исходное положение после прохода.
Калитка крепится к установочной поверхности анкерными болтами через четыре монтажных отверстия во фланцах стоек. В исходном положении створка перекрывает зону прохода между стойками. Створка открывается в сторону доводчика, расположение монтажных отверстий которого, согласно его эксплуатационной документации, выбрано равным углу открытия 120°.
Исходное состояние калитки – «закрыто на вход и на выход» (створка находится в исходном положении, замок закрыт). Разблокировка замка осуществляется механически, с помощью ключа или кратковременным нажатием кнопки управления, расположенной на корпусе замка.
При нажатии кнопки на замок подается напряжение от ИП и замок открывается. Замок может находиться в открытом состоянии неограниченное время. Блокировка замка осуществляется автоматически при возврате створки в исходное положение. При этом механизма разблокировки взводится для нового открытия.
Элемент ограждения
калитка
Тип ограждения
полноростовое
Пропускная способность в режиме однократного прохода
12 человек в минуту
Размер зоны прохода (ВхШ)
2110х950 мм
Средняя наработка на отказ
не менее 1 000 000 проходов
Габаритные размеры(ВхШхГ)
2150х1210х378,5 мм
Ширина прохода
950 мм
Вес нетто
не более 35 кг
Рабочая температура
от -30°C до +40°C
Средний срок службы
не менее 8 лет
|
