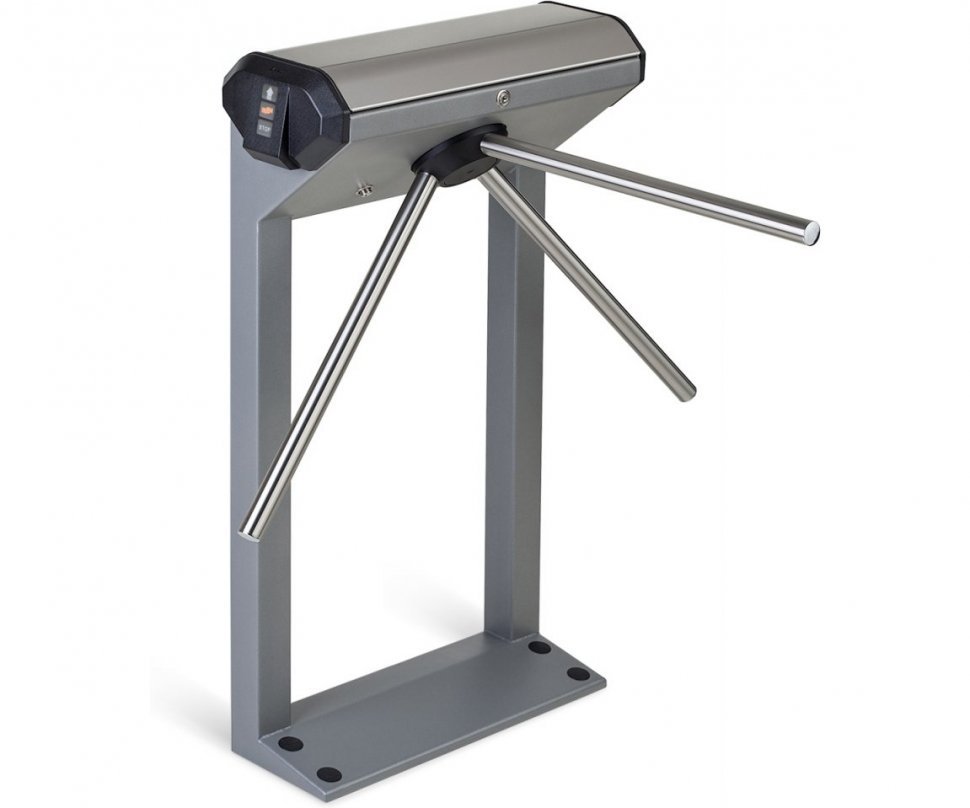

Электронная проходная, напольный турникет. Наличие универсальных считывателей, одновременно работающих с картами EMM/HID/MIFARE, а также смартфонами с NFC-модулем. Напряжение питания 12В постоянного тока, ток потребления не более 0.8 А. 2 направления прохода с пропускной способностью 30 чел./мин (в режиме однократного прохода) и 60 чел./мин (в режиме свободного прохода). Габаритные размеры 640х683х1040 мм, ширина зоны прохода 500 мм. Рабочий температурный диапазон от +1°C до +50°C. Класс защиты IP41. Интерфейс связи Ethernet, до 50000 пользователей, до 230000 событий журнала регистрации. Количество считывателей - 2, с форматами карт EMM/HID/MIFARE, встроенный контроллер СКУД.
Устройство электронной проходной PERCo-KT02.9:
- Каркас;
- Основание;
- Крышка;
- Замок крышки;
- Планка преграждающая;
- Крышка, закрывающая место крепления преграждающих планок;
- Замок механической разблокировки;
- Торцевая крышка с блоком индикации и считывателем;
- ПДУ;
- Кабель ПДУ;
- Кабель подключения к сети Ethernet (не входит в стандартный комплект поставки);
- Кабель питания (не входит в стандартный комплект поставки);
- Кабель к дополнительным устройствам (не входит в стандартный комплект поставки);
- Кабель данных интерфейса RS-485 (не входит в стандартный комплект поставки).
Состав электронной проходной PERCo KT02.9B:
- турникет;
- встроенный контроллер СКУД;
- два встроенных сканера отпечатков пальцев;
- два встроенных считывателя бесконтактных карт доступа (EMM/HID/MIFARE);
- пульт дистанционного управления;
- программное обеспечение.
Программное обеспечение поддерживает все основные функции контроля доступа, в том числе: контроль доступа по времени, контроль зональности (antipass), доступ с комиссионированием и имеет ограничение по количеству идентификаторов в системе (не более 100).
Для работы без ограничений по количеству карт и расширения функционала системы – работа с пропусками посетителей, учет рабочего времени, верификация необходимо приобрести полную версию ПО PERCo-Web.
Для расширения функционала системы контроля доступа до комплексной системы безопасности – видеонаблюдение, ОПС, контроль проезда транспорта, организация центрального поста необходимо приобрести один из комплектов либо отдельные модули программного обеспечения комплексной системы безопасности PERCo-S-20.
Для применения в учебных заведениях с возможностью SMS-информирования родителей о времени прихода/ухода ребенка необходимо приобрести программное обеспечение PERCo-S-20 «Школа».
Функция механической разблокировки обеспечивает свободное вращение преграждающих планок в обоих направлениях. Замок механической разблокировки встроен в стойку турникета и снабжён комплектом ключей. Электронная проходная может комплектоваться механическими планками «Антипаника», которые также позволяют быстро освободить проход.
Рисунок 1. Механическая разблокировка турникета электронной проходной ключом
Рисунок 2. Складывающиеся планки «Антипаника»
Для формирования зоны прохода электронная проходная может быть дополнена секциями ограждения.
Установка электронной проходной PERCo-KT02.9:
Монтаж проходной является ответственной операцией, от которой в значительной степени зависит работоспособность и срок службы изделия. Монтаж должен выполняться силами не менее двух человек, имеющих квалификации монтажника и электрика не ниже 3-го разряда. До начала монтажных работ необходимо внимательно изучить данные рекомендации и в дальнейшем следовать изложенным в нем инструкциям.
Рекомендации по подготовке установочной поверхности:
Стойку электронной проходной необходимо устанавливать на прочные и ровные бетонные (не ниже марки 400, группа прочности В22,5), каменные и т.п. основания, имеющие толщину не менее 150 мм. При установке стойки на менее прочное основание необходимо применять закладные фундаментные элементы, размером не менее 400400300мм. Также возможно применение рамного основания.
Установочную поверхность необходимо выровнять так, чтобы точки крепления стойки проходной лежали в одной горизонтальной плоскости (контролировать с помощью уровня).
Рекомендации по организации зоны прохода:
Турникет снабжен механизмом доворота преграждающих планок. При повороте планок на угол более 60° происходит автоматический доворот преграждающей планки в направлении прохода (при этом принудительный возврат планок в исходное положение невозможен, обратный проход блокируется). При повороте преграждающих планок на угол менее 60° происходит возврат планок в исходное положение.
Также при работе ЭП в составе СКУД для регистрации в системе события прохода необходимо осуществить поворот преграждающих планок на угол не менее 70°. Для обеспечения такого угла поворота при организации зоны прохода следуйте рекомендациям, приведенным на рисунке ниже.
Количество считывателей
2
Количество зон прохода
однопроходной
Стандарт интерфейса связи
Ethernet
Место установки
помещение
Тип турникета
электронная проходная
Автоматические планки
нет
Стандарт идентификаторов
mifare, HID, em-marine
Встроенный контроллер
да
Встроенный картоприемник
нет
Напряжение питания
12В постоянного тока
Ток потребления
не более 0.8 А
Количество направлений прохода
2
Пропускная способность в режиме однократного прохода
30 чел./мин
Пропускная способность в режиме свободного прохода
60 чел./мин
Габаритные размеры (Д х Ш х В)
640х683х1040 мм
Ширина зоны прохода
500 мм
Рабочий температурный диапазон
от +1°C до +50°C
Степень защиты оболочки IP
IP41
Интерфейс связи
Ethernet
Количество пользователей
до 50 000
Количество событий журнала регистрации
до 230 000
Количество считывателей
2
Формат карт
EMM/HID/MIFARE
Средняя наработка на отказ
не менее 4 000 000 проходов
|
