Артикул:
8655
161 001 руб./шт
Для организаций с НДС:
193 201
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Код производителя
—
0420-01
Количество считывателей
—
отсутствует
Количество зон прохода
—
однопроходной
Стандарт интерфейса связи
—
отсутствует
Место установки
—
помещение
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

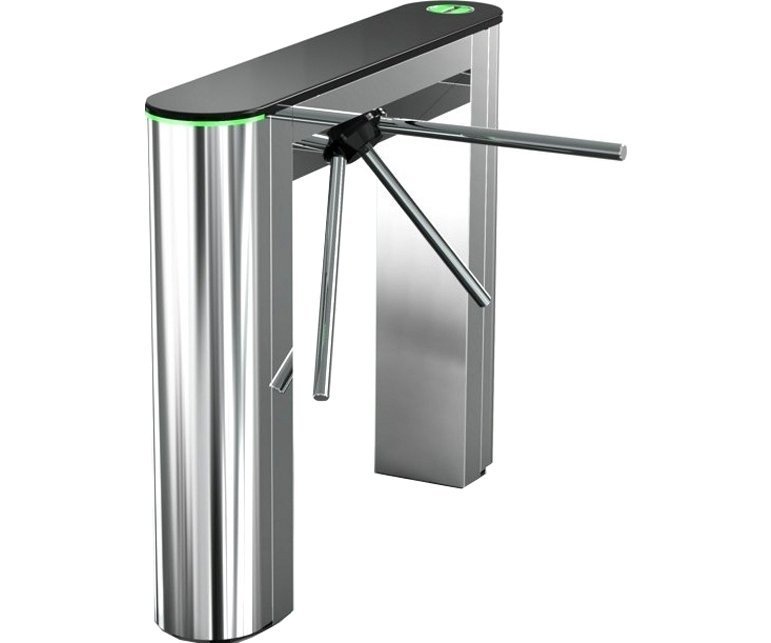

Ростов-Дон ТТ10М1-220 штанги автоматические-реверс - тумбовый турникет с автоматическими штангами. Ширина перекрываемого прохода 785 мм. Турникет поддерживает подключение к любым типам СКУД.
Пропускная способность турникета в режиме свободного прохода составляет 30-50 чел./мин. Турникет ТТ10М1-220 АР оснащен встроенным источником питания 220В/12В, и поставляется с автоматическими штангами. Планка реверс автоматически опускается и поднимается по команде.
Работа турникета контролируется как системой управления доступа, так и при помощи пульта ДУ.
Схема установки турникета Ростов-Дон ТТ10М1-АР:
- Распакуйте турникет и проверьте его комплектность;
- Подготовьте и закрепите специальные крепежные (анкерные) болты;
- Установите турникет и закрепите его;
- Для правильной работы СКУД турникета необходимо установить его с ограждением прохода так, как показано на рисунке ниже. Вместо ограждения прохода может быть стена, при этом конец штанги должен быть на расстоянии 20-50мм от ограждения или стены;
- Заземлите корпус турникета;
- При необходимости изменить направление срабатывания кнопок ПДУ, поменяйте местами цепи по контактам 1 и 8 клеммника ХS1, выключив питание;
- Прикрепите к турникету кожуха поз.9 четырьмя винтами М4х16. Установите четыре планки поз.10 вставив верхний конец планки в специальный зацеп, а нижний прикрутите винтом М4х30 шестигранным ключом 2,5 мм;
- После завершения монтажа турникет готов к работе. Подключите блок питания к сети, при этом механизм турникета должен быть в исходном состоянии.
Документы
Инструкция
725,5 кб
Характеристики
Код производителя
0420-01
Количество считывателей
отсутствует
Количество зон прохода
однопроходной
Стандарт интерфейса связи
отсутствует
Место установки
помещение
Тип турникета
тумбовый
Автоматические планки
да
Встроенный контроллер
нет
Встроенный картоприемник
нет
Напряжение питания турникета
220В переменного тока
Стыковка со СКУД
Любые типы СКУД
Пропускная способность в режиме однократного прохода
30-50 чел./мин.
Масса турникета
60кг
Габаритные размеры турникета (ширинаxдлинаx высота):
412x1230x1020 мм
-без штанг
785 x 1230 x 1020 мм
-со штангами
785мм
Ширина перекрываемого прохода
100кгс
Допустимые статические усилия на середине преграждающей штанги, не более
от +1 °C до +40 °C
Рабочий температурный диапазон
8лет
Срок эксплуатации, не менее
412x1230x1020 мм
Габариты
60 кг
Масса
|
