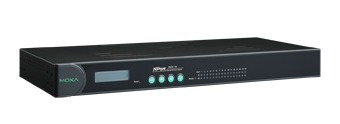

16-портовый промышленный асинхронный сервер MOXA NPort 5650-16 — идеальное решение для построения максимально сложных и гибких индустриальных сетей на базе устройств с последовательными интерфейсами. Во-первых, в конструкцию внедрено целых 16 COM-портов. Во-вторых, они являются комбинированными и соответствуют требованиям всех трех последовательных стандартов: RS-232/422/485. Наконец, модель поддерживает все необходимые сетевые протоколы, совместима с большинством операционных систем и снабжена встроенным цифровым дисплеем и клавиатурой.
Преобразователь интерфейсов NPort 5650-16: особенности и характеристики
- Универсальные COM-порты дают возможность подключить абсолютно любое промышленное устройство.
- Скорость COM-портов: 921,6 Кбит/с. Дистанция передачи: до 1,2 км. Разъемы: RJ-45. Интерфейсы отличаются хорошей помехозащищенностью при использовании согласующих резисторов и кабельных трасс с высоким сопротивлением.
- Альтернативные режимы работы (TCP, UDP, Pair Connection) окажутся полезными для разных архитектурных конфигураций и целей (гарантированная передача данных, потоковое видео, связь с другими серверами, резервирование связи).
- Протоколы SNMP и RTelnet обеспечат безопасное удаленное управление; DHCP и ARP — назначение динамических IP-адресов и идентификацию MAC-адресов; SNTP — синхронизацию времени; PPP — автоматическую настройку, аутентификацию, шифрование и сжатие данных.
- Несмотря на свою мощность, прибор достаточно экономичен и потребляет 24,48 Вт (102 мА при 240 В).
- Компактный металлический корпус (440х45х198) надежно защищает электронику от физических повреждений, электромагнитных импульсов и с легкостью монтируется в 19-дюймовую стойку.
- Гарантированный период эксплуатации на отказ — 12 лет.
Таким образом, индустриальный преобразователь МОХА NPort 5650-16 станет полноправным участником сети любой сложности и займет свое место в любых архитектурных конфигурациях и топологиях. Большое количество портов справятся с целыми группами промышленных контроллеров, датчиков, исполнительных механизмов и средств автоматизации нижнего уровня. А подтвержденное сертификатами качество сборки и надежность дадут возможность без опасений использовать MOXA NPort 5650-16 в тяжелых условиях.
Протоколы фильтрации
IGMP v1/v2c
Протоколы синхронизации времени
SNTP
Тип разъема
RJ45 (8 конт.)
Магнитная изоляция Ethernet-портов
1,5 кВ
Количество последовательных портов
16
Тип последовательных портов
RS-232/422/485
Разъем последовательного порта
8-контактный RJ45
Передаваемые сигналы
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND
Бит данных
5, 6, 7, 8
Четность
нет, чет, нечет, 0, 1
Стоповые биты
1, 1.5, 2
Управление потоками данных
XON/XOFF
Скорость передачи данных, бит/с
50 ~ 921600
Резистор Pull High/Low для RS-485
1 кОм, 150 кОм
Управление направлением передачи данных по RS-485
ADDC® (автоматическое)
Интерфейс управления
Telnet-консоль Web-интерфейс Windows-утилита
Кнопка Reset
Есть
Рабочее напряжение
100 ~ 240 В перем.
Потребление тока
158 мА при 100 В перем.
Разъем электропитания
Разъём C14
Материал корпуса
Металл
ЖК-дисплей и клавиатура для просмотра/изменения настроек
Есть
Габаритные размеры, мм
440 х 45 х 198
Вес нетто, кг
2.51
Монтаж
В стойку 19'
|
