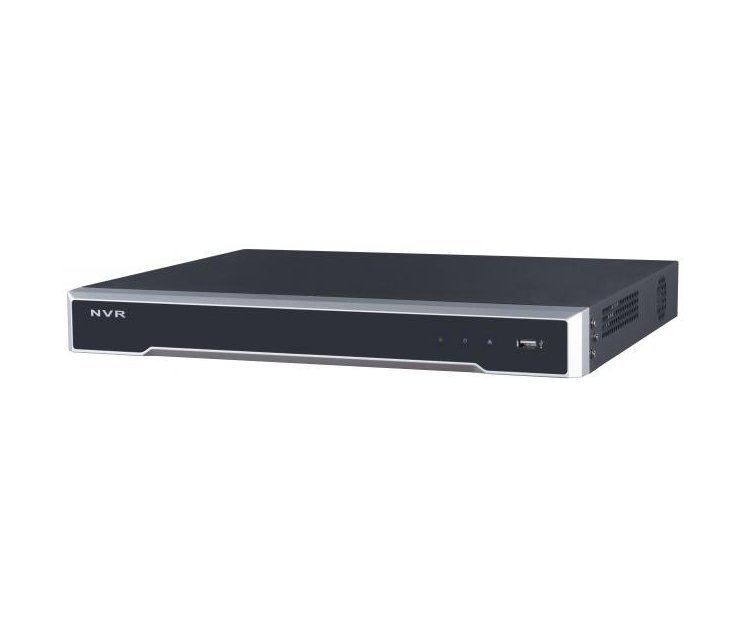

8-канальный IP-видеорегистратор с PoE и поддержкой двусторонних аудиосигналов. Максимальное разрешение изображений – 8 Мп. Регистратор поддерживает Smart-функции подключаемых видеокамер и локальный Smart-поиск.
HikVision DS-7608NI-K2/8P оснащен двумя USB-портами на передней и задней панели устройства. Максимальная скорость фиксации данных составляет 25 кадров в секунду вне зависимости от разрешения.
Интерфейсы задней панели:
- Аудиовход;
- Аудиовыход;
- VGA;
- HDMI;
- Тревожные вход/выход;
- LAN;
- USB;
- Заземление;
- Источник питания;
- Вкл./Выкл.;
- PoE интерфейсы.
Запуск и активация видеорегистратора
Запуск NVR:
- Проверьте, включен ли источник питания в розетку электропитания. НАСТОЯТЕЛЬНО рекомендуется использовать источник бесперебойного питания (ИБП) в сочетании с устройством. Светодиодный индикатор питания на передней панели должен быть красным, показывая, что устройство получает необходимое электропитание.
- Нажмите кнопку POWER на передней панели. Светодиодный индикатор питания должен стать синим, показывая, что устройство готово к работе.
- После запуска, светодиодный индикатор питания остается синим. Появляется заставка со статусом HDD на мониторе. Ряд иконок в нижней части экрана показывает состояние жесткого диска. "Х" означает, что жесткий диск не установлен или не может быть обнаружен.
Начало работы NVR:
Для получения доступа к первый раз, вам необходимо активировать устройство путем установки пароля администратора. Ни одна операция не разрешена до активации. Вы также можете активировать устройство через веб-браузер, SADP или клиентское ПО.
- Введите один и тот же пароль в текстовые поля Create New Password («Создатьновый пароль») и Confirm New Password («Подтверждение нового пароля»).
- Нажмите OK для сохранения пароля и активации устройства.
- Когда устройство активировано, система выдает всплывающее сообщение с напоминанием запомнить пароль. Вы можете нажать Yes («Да») для того, чтобы продолжить экспорт GUID файла для последующего сброса пароля.
- Вставьте USB флеш-диск в ваше устройство, и экспортируйте GUID файл на него в меню сброса пароля. Пожалуйста, обратитесь к Разделу Ошибка! Источник ссылки не найден.Сброс пароля для получения инструкций по сбросу пароля.
Установка пароля администратора
Добавление и подключение IP-камеры
Активация IP-камеры:
Перед тем как добавить камеру, убедитесь в том, чтобы IP-камера, которую вы хотите добавить активирована.
- Выберите опцию Add IP Camera («Добавить IP-камеру») из меню, всплывающего при нажатии правой кнопкой мыши в режиме просмотра в реальном времени, или нажмите Menu > Camera > IP Camera («Меню> Камера> IP-камера») для входа в меню IP Camera Management («Управление IP-камерой»). Для IP-камер, находящихся онлайн в том же сегменте сети, поле Security («Безопасность») отображает состояние: active («активное») или inactive («неактивное»).
- Нажмите на иконку неактивного состояния камеры для входа в соответствующий интерфейс активации. Вы можете выбрать несколько камер из списка и нажать One-touch Activate («Активация в одно касание») для пакетной активации камер.
- Установите пароль на камере для её активации. Use Admin Password («Использовать пароль администратора»): Когда вы ставите галочку в этом поле, камере (-ам) будет присвоен пароль администратора, установленный на рабочем NVR.
- Нажмите OK для завершения активации IP-камеры. Тогда состояние в поле Security («Безопаснность») напротив камеры будет изменено на Active («Активное»).
Меню управления IP-камерами
Активация камеры
Добавление онлайн IP-камер
Основная функция NVR – это подключение к сетевым камерам и получение записанных видео файлов от них. Перед тем как вы сможете получить изображение в реальном времени или запись видео, вам необходимо добавить сетевые камеры в список подключенных устройств.
Убедитесь, что сетевое подключение установлено и работает правильно. Для детальной проверки и конфигурирования сети, пожалуйста, обратитесь к Разделу Проверка сетевого трафика и Разделу Настройка сетевого обнаружения.
Добавление IP-камер
ВАРИАНТ 1:
- Нажмите, чтобы выбрать неактивное окно в режиме просмотра в реальном времени.
- Нажмите иконку внизу окна, чтобы появилось всплывающее окно добавления IP-камеры.
- Выберите обнаруженную IP-камеру и нажмите кнопку Add («Добавить») для добавления ее напрямую, или вы можете нажать кнопку Search («Поиск») для обновления списка онлайн IP-камер вручную. Или же вы можете добавить пользовательские IP-камеры путем редактирования параметров в соответствующем текстовом поле и затем нажать кнопку Add («Добавить») для добавления камеры.
Меню быстрого добавления IP-камер
ВАРИАНТ 2:
- Выберите опцию Add IP Camera («Добавить IP-камеру») из меню, всплывающего при нажатии правой кнопкой мыши в режиме просмотра в реальном времени, или нажмите Menu> Camera> IP Camera («Меню> Камера> IP-камера») для входа в меню IP Camera Management («Управление IP-камерой»).
- Убедитесь, что камера, которую вы хотите добавить, уже была активирована. Или вы можете нажать кнопку One-touch Adding («Добавление в одно касание») для добавления всех камер (с таким же паролем, как и пароль администратора) из списка.
Меню управления IP-камерами
Вас могут заинтересовать: 8-ми канальные видеорегистраторы.
Место установки
помещение
Видеовыходы
HDMI, VGA
Поддержка Wi-Fi
нет
Формат сигнала
IP
Гибридный режим работы (HVR)
нет
Максимальное разрешение (IP)
8 Мп
Кол-во встраиваемых HDD дисков
2
Наличие портов с PoE
да
Количество каналов (IP)
8
Формат видеосжатия
H.265/H.265+/H.264/H.264+/MPEG4
IP камеры
8 каналов
Двусторонний аудиовход
1 канал, RCA (2.0 Vp-p, 1kx)
Входящая пропускная способность
80 Мбит/с
Исходящая пропускная способность
160 Мбит/с
Видеовыход
1 HDMI, 1 VGA (дублирующие)
Разрешениевывода
HDMI:4K (3840 x 2160)/30Гц, 1920 x 1080/60Гц, 1600 x1200/60Гц, 1280 x 1024/60Гц, 1280 x 720/60Гц, 1024 x 768/60ГцVGA:1920 x 1080/60Гц, 1600 x 1200/60Гц, 1280 x 1024/60Гц, 1280 x 720/60Гц,1024 x 768/60Гц
Аудиовыход
1 канал, RCA (Линейный, 1 Kx)
Количество потоков
2
Основной поток
8Мп/ 6Мп/ 5Мп/ 4Мп/ 3Мп/ 1080p/ UXGA/ 720p/ VGA/ 4CIF/DCIF/ 2CIF/ CIF/ QCIF
Дополнительный поток
В соответствии с подкл. видеокамерой
Тип потока
Видео, видео и аудио
Битрейт видео
32 кбит/с — 16 Мбит/с
Битрейт аудио
В соответствии с подкл. видеокамерой
Синхронное воспроизведение
2 канала @ 8 Мп (25 к/с) / 4 канала @ 4Мп (25 к/с) / 8 каналов @ 1080p (25 к/с)
Нулевой канал
Поддерживается
ANR
Поддерживается
Локальный Smart поиск
Поддерживается
Smart функции видеокамер
Поддерживается
Удаленные соединения
128
Протоколы
TCP/IP, DHCP, HIK Cloud P2P, DNS, DDNS, NTP, SADP, SMTP, NFS, iSCSI, UPnP, HTTPS
SATA
2 SATA
Объем
до 6 Тб каждый
Сетевой интерфейсы
1 RJ-45 10M / 100M/ 1000M Ethernet
Независимые PoE-интерфейсы
8 RJ-45 100 Мбит/с
PoE бюджет
x120Вт (до 300 м)
Поддерживаемые стандарты
IEEE 802.3af, IEEE 802.3at
USB-интерфейс
Передняя панель: 1 x USB 2.0; Задняя панель: 1 x USB 3.0
Тревожные вход/выход
4/1
Питание
AC 100 ~ 240В
Потребляемая мощность (без HDD)
180 Вт;15Вт (без PoE)
Рабочие условия
-10°C...+55°C, влажность 10% ~ 90%
Размеры
385 x 315 x 52 мм
Вес
3кг (без HDD)
|
