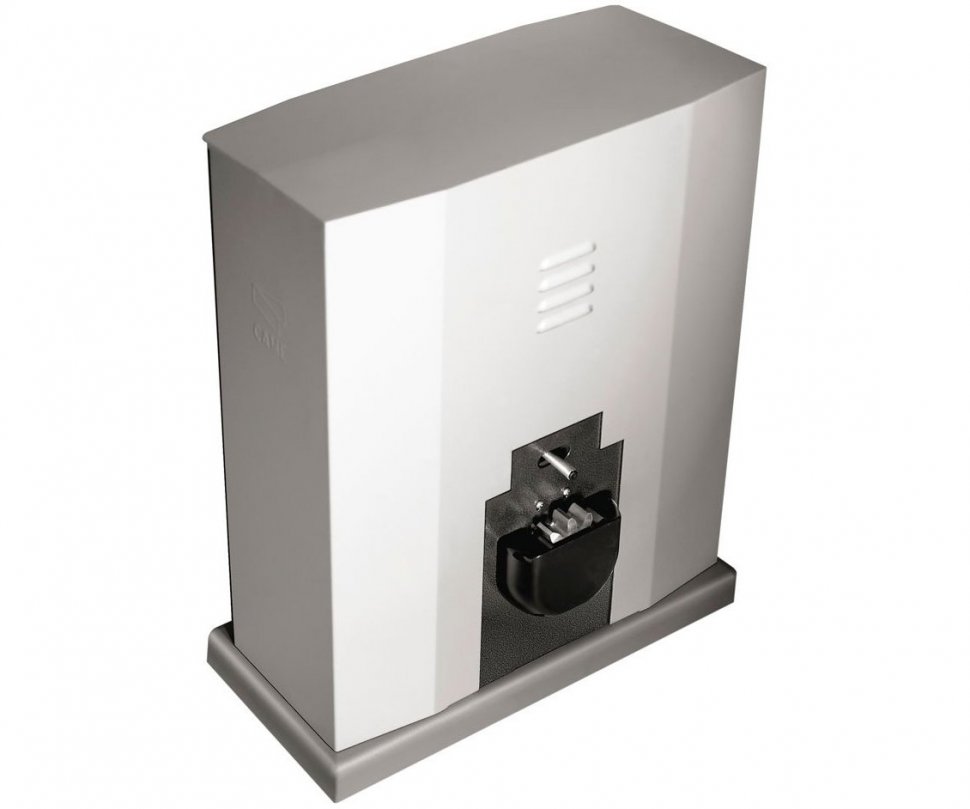

Привод CAME BY-3500T для сверхтяжелых откатных ворот с весом до 3 500 кг и длиной створки до 17 м. Автоматическая система оснащена встроенным блоком управления ZT6 с питанием трехфазным напряжением ~220-380 В.
Встроенная электронная плата обеспечивает управление частичным открытием ворот, контроль работы устройств безопасности перед началом каждого цикла, автоматическую блокировку системы при обнаружении препятствия, остановку ворот с помощью дистанционного пульта.
Привод BY-3500T совместим с зубчатой рейкой с модулем 6. Автоматика поддерживает подлючение двух согласованных приводов в режиме "ведущий-ведомый", что упрощает монтаж и эксплуатацию системы.
Пример установки привода CAME BY-3500T:
- Привод;
- Блок управления (встроенный);
- Радиоприемник;
- Упоры для концевых выключателей;
- Зубчатая рейка;
- Ключ-выключатель;
- Сигнальная лампа;
- Антенна;
- Фотоэлементы безопасности;
- Стойки для фотоэлементов;
- Механический упор;
- Резиновое ребро безопасности;
- Брелок-передатчик.
С автоматическим приводом BY-3500T часто заказывают:
Рекомендуемое оборудование:
• CAME AF43RU Радиоприемник для брелоков серии ЕЕ
• CAME TOP-432EE Брелок-передатчик 2-х канальный
• CAME TOP-A433N Антенна для увеличения радиуса приема сигнала
• CAME KLED Cигнальная лампа 220 В
• CAME KIARO S Кронштейн крепления сигнальной лампы
• CAME CGZS Комплект зубчатой рейки 1 метр
Дополнительное оборудование:
• CAME DIR10 Фотоэлементы безопасности
• CAME DIR-LN Стойка для фотоэлементов
• CAME SET-J ключ-выключатель с защитой цилиндра
|
Код производителя
|
001BY-3500T |
|
Напряжение питания редуктора
|
220 В, 380 В |
|
Тип привода
|
откатной |
|
Тип редуктора
|
электромеханический |
|
Тип устройства
|
привод для откатных ворот |
|
Напряжение питания
|
380 В, 220 В |
|
Класс защиты
|
IP54 |
|
Вес створки
|
3500 кг |
|
Тип
|
редукторный привод для откатных ворот |
|
Блокировка привода в конечном положении
|
есть |
|
Характеристики ворот (max)
|
до 17 м - длина створки; до 3500 кг- вес створки |
|
Электропитание блока управления
|
~220-380 трехфазного тока |
|
Электропитание двигателя
|
~220-380 трехфазного тока |
|
Максимальный потребляемый ток
|
2 А |
|
Мощность
|
750 Вт |
|
Передаточное число редуктора
|
:1/28 |
|
Толкающее усилие
|
3500 Н |
|
Максимальная скорость
|
10.5 м/мин |
|
Интенсивность использования
|
0.5 |
|
Максимальная температура двигателя
|
150°С |
|
Класс изоляции
|
I |
|
Диапазон рабочих температур
|
от -20°С до +55°С |
|
Класс защиты
|
IP54 |
|
Габаритные размеры (ДхШхВ)
|
480х295х578 мм |
|
Вес
|
74 кг |
