Устройство и принцип работы

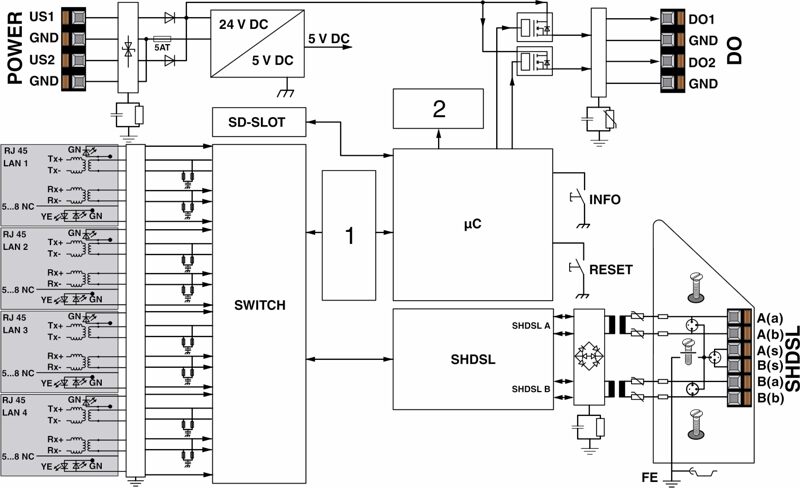

Конструктивно промышленный модем состоит из нескольких ключевых элементов. Интерфейсный модуль принимает сигналы от подключаемого оборудования (RS-232, RS-485, дискретные входы). Процессорный блок преобразует данные, инкапсулирует их в сетевые протоколы (TCP/IP) и управляет обменом. Сетевой интерфейс обеспечивает подключение к Ethernet (10/100 Мбит/с) или беспроводной сети (Wi-Fi, 4G). Система индикации отображает состояние питания, связи и обмена данными. Питание осуществляется от сети 220В или источника постоянного тока 12–48В.
Принцип работы основан на приеме данных от внешнего устройства, их преобразовании и передаче по сети. Модем работает в режиме TCP-сервера или TCP-клиента. В режиме сервера он ожидает подключения от диспетчерской системы, в режиме клиента — самостоятельно инициирует соединение с удаленным сервером. Для настройки используется веб-интерфейс. Некоторые модели поддерживают прозрачный режим передачи данных, конвертер Modbus RTU/TCP и автоматическое восстановление связи при обрывах.
Типы модемов
По типу связи
- Ethernet-модемы — преобразуют RS-232/RS-485 в Ethernet. Подключаются к локальной сети по витой паре. Применяются для интеграции счетчиков, контроллеров и датчиков в IP-сети предприятия.
- Wi-Fi модемы — обеспечивают беспроводное подключение к локальной сети по стандарту IEEE 802.11 b/g/n. Работают в диапазоне 2.4 ГГц. Поддерживают режимы Station и Access Point.
- Сотовые модемы (4G/LTE) — передают данные через сети мобильных операторов. Поддерживают 2G, 3G, 4G, а также резервирование с двумя SIM-картами.
- Радиомодемы — работают в нелицензируемом радиодиапазоне. Обеспечивают связь на расстоянии до 3 км без ретрансляции. Применяются для передачи данных с рассредоточенных объектов.
По интерфейсу подключения оборудования
- RS-232 — для подключения устаревших приборов и контроллеров.
- RS-485 — для подключения до 256 устройств по одной линии.
- USB — для временного подключения или настройки.
- Дискретные входы/выходы — для мониторинга состояния и управления.
По типу монтажа
- Для DIN-рейки — стандарт для монтажа в шкафы управления и щиты.
- Внешние (переносные) — настольные USB-модемы для мобильного подключения.
- Встраиваемые — устанавливаются внутрь корпуса счетчика или прибора.
Области применения
- Системы диспетчеризации и АСУ ТП (тепло-, водо-, электроснабжение).
- Удаленный мониторинг и сбор данных с приборов учета (электричество, вода, газ).
- Системы телемеханики и телесигнализации.
- Охранно-пожарные сигнализации и системы контроля доступа.
- Промышленный интернет вещей (IIoT) и «умные» производства.
- Системы автоматизации зданий и «умный город».
- Транспортные и логистические системы.
Критерии выбора
При подборе промышленного модема учитывают несколько ключевых параметров.
- Тип связи — Ethernet для проводных сетей, Wi-Fi для беспроводной локальной сети, 4G для удаленных объектов, радиоканал для связи в поле.
- Интерфейс подключения оборудования — RS-232, RS-485, USB — должен совпадать с интерфейсами приборов учета и контроллеров.
- Скорость передачи данных — для RS-485 до 115 200 бит/с, для Ethernet до 10/100 Мбит/с.
- Режимы работы — поддержка TCP-сервера и TCP-клиента для гибкой интеграции в системы.
- Тип монтажа — для DIN-рейки, настольный, встраиваемый.
- Напряжение питания — 220В AC для стационарных, 12–48В DC для низковольтных систем.
- Диапазон рабочих температур — для неотапливаемых помещений требуется от -40°C до +60°C.
- Дополнительные функции — автоматическое переподключение, сторожевой таймер, конвертер Modbus, резервирование с двумя SIM-картами.
Монтаж и подключение
Установка модема зависит от его типа и условий эксплуатации.
Для DIN-рейки:
- Защелкните модем на рейке до фиксации.
- Подключите питание к клеммам (220В AC или 12–48В DC).
- Подключите кабель интерфейса (RS-232 или RS-485) к прибору учета или контроллеру.
- Подключите Ethernet-кабель к разъему RJ45 для подключения к сети.
Для сотовых модемов:
- Установите SIM-карту (одну или две для резервирования).
- Подключите внешнюю антенну (при необходимости).
- Подключите питание и интерфейсные линии.
Настройка выполняется через веб-интерфейс. Задаются параметры TCP/IP (IP-адрес, маска подсети, шлюз). Для сотовых модемов настраиваются APN, параметры авторизации. Проверьте связь с сервером и обмен данными с подключенным оборудованием.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Удаленный доступ к оборудованию без прокладки кабелей | Требуется настройка сети и IP-адресация |
| Объединение устаревших приборов в современные сети | Чувствительность к качеству сигнала (для беспроводных) |
| Поддержка различных протоколов и интерфейсов | Ограничение по скорости последовательного порта |
| Автоматическое восстановление связи при обрывах | Требуется защита от несанкционированного доступа |
| Резервирование каналов связи (2 SIM, Ethernet + 4G) | Ограничение по длине линий RS-232/RS-485 |
