Описание

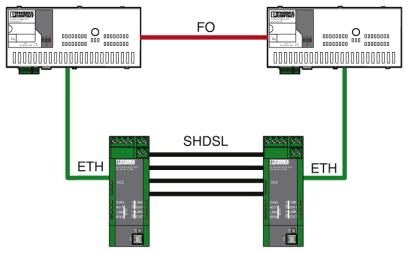

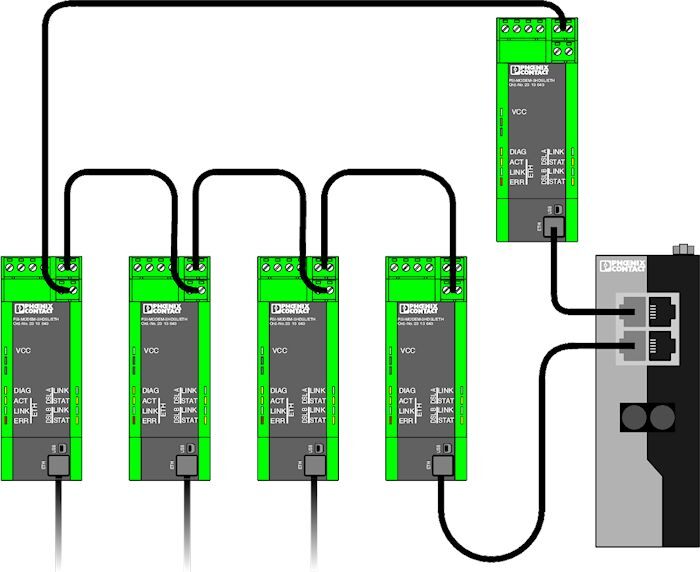

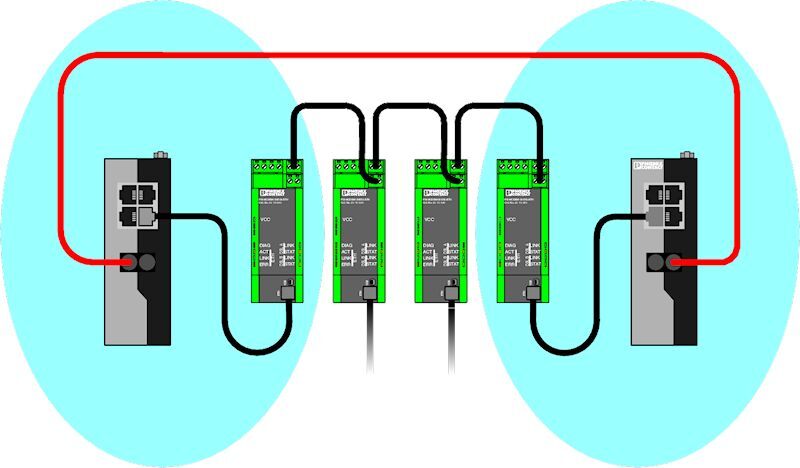

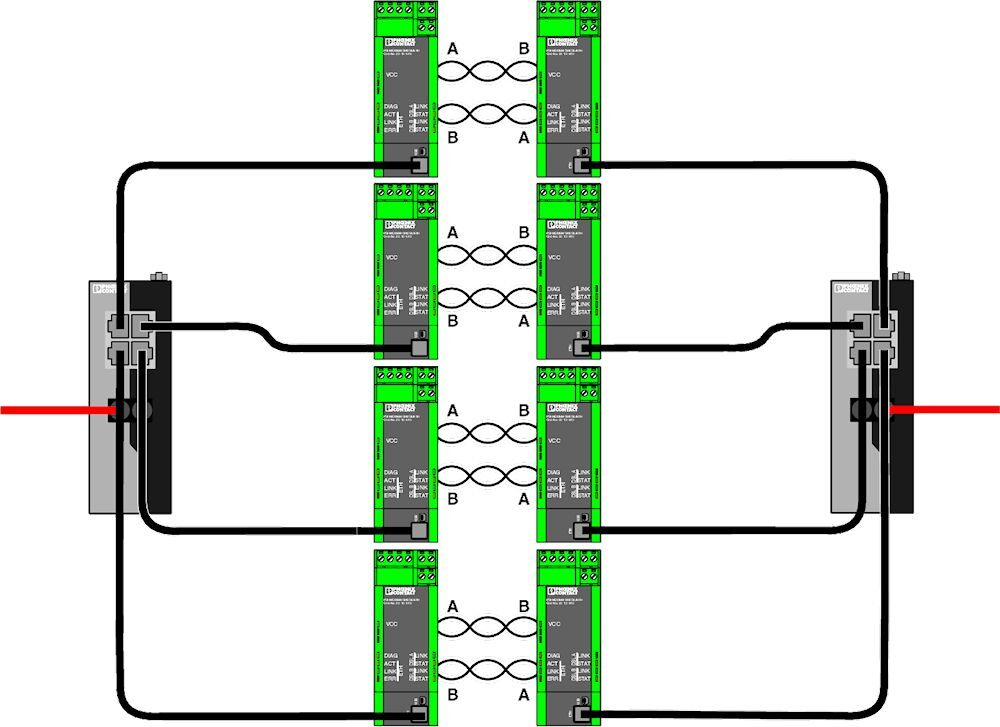

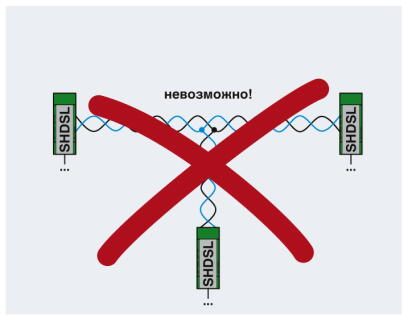

Первое поколение: неуправляемый расширитель Ethernet, для соединений точка-точка, линейные и кольцевые структуры, скорость передачи данных до 30 Мбит/с, удаленность до 20 км по заводским медным кабелям, диагностика при помощи USB и светодиодов, 2 порта SHDSL, 1 порт LAN
Преимущества для Вас
- Расстояния до 20 км

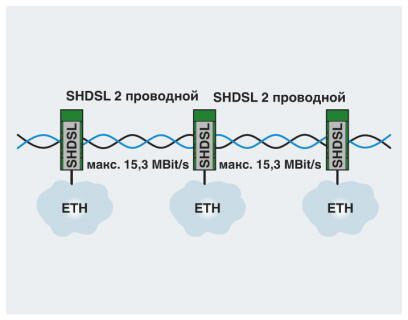

- До 15,3 Мбит/с в 2-проводном режиме
- До 30 Мбит/с в 4-проводном режиме
- Надежный метод модуляции (SHDSL)
- PROFINET
- Автоматическое распознавание скорости передачи данных SHDSL
- Прозрачность сети (без необходимости конфигурирования IP-адреса)
- Прозрачность протокола
- Автоматическое распознавание типа сетевого кабеля (Auto-MDI(X))
- Автоматическое распознавание скорости передачи данных по сети (10/100 Мбит/с)
- Простота ввода в эксплуатацию, Plug-and-Play
- Возможность использования в будущем (поддержка IPv4 и IPv6)
- Два цифровых выхода для передачи сигналов тревоги внешних устройств управления
Коммерческие данные
Код заказа | 2313643 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 403 (C-8-2015) |
GTIN | 4046356509206 |
Вес/шт. (без упаковки) | 258,700 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 35 мм |
---|---|
Высота | 99 мм |
Глубина | 114,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (свободностоящий (расстояние справа и слева 40 мм), через устройство не запитываются другие модули) |
---|---|
-20 °C ... 55 °C (установка в ряд без промежутков и низкая рассеиваемая мощность расположенных рядом модулей) | |
-20 °C ... 50 °C (в ряду без промежутков) | |
-20 °C ... 45 °C (установка в ряд без промежутков и питания других модулей через устройство) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Высота | 5000 м (Ограничение см. в заявлении производителя) |
Степень защиты | IP20 |
Общие сведения
Гальваническая развязка | DIN EN 50178 (VCC // Ethernet // DSL (A) // DSL (B) // FE) |
---|---|
Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
Вес нетто | 258,7 г |
Материал корпуса | PA 6.6-FR |
Цвет | зеленый |
MTBF | 1017 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
205 лет (Стандарт Telcordia, температура 40 , рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
MTTF | 711 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
308 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
125 лет (Стандарт SN 29500, температура 40 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X (Соблюдать особые указания по монтажу в документации!) |
UL, США / Канада | зарегистрирован в cULus UL 508 |
Питание
Номинальное напряжение питания | 24 В DC ±5 % (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.) |
---|---|
5 В DC (только конфигурация, с помощью Mini USB, тип B) | |
Диапазон напряжения питания | 18 В DC ... 30 В DC |
Потребляемый ток, типовой | |
Тип подключения | Вставные винтовые клеммы COMBICON |
Последовательный интерфейс
Интерфейс 1 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
---|---|
Интерфейс | Ethernet |
Количество портов | 1 |
Тип подключения | Гнездовая часть разъема RJ45, экранированная |
Дальность передачи | |
Поддерживаемые протоколы | прозрачность протокола для IPv4 и IPv6 |
Скорость последовательной передачи данных | 10/100 Мбит/с, функция Autonegotiation |
Интерфейс 2 | Интерфейс SHDSL согласно ITU-T G.991.2.bis |
Тип подключения | 2x 2-контактная вставная винтовая клемма COMBICON |
Дальность передачи | |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 14 |
Скорость последовательной передачи данных | 4-проводной режим: 64 кбит/с ... 30 Мбит/с |
2-проводной режим: 32 кбит/с... 15,3 Мбит/с | |
Интерфейс 3 | USB 2.0 |
Тип подключения | Mini USB, тип B, 5-контактн. |
Дальность передачи |
Функции
Управление | Plug&Play, простое в применении ПО: функции диагностики, журнал регистрации, индивидуальное конфигурирование |
---|---|
Отображение состояний и диагностики | Индикаторы: VCC (напряжение питания), ACT/LINK (передача данных Ethernet), ERR (неполадки) 2x LINK / 2x STAT (передача данных DSL, порт A и порт B), DIAG (диагностические сообщения) |
Цифровые выходы
Наименование, выход | Цифровой выход |
---|---|
Количество выходов | 2 |
Выходной сигнал, напряжение | В зависимости от рабочего напряжения |
Выходной сигнал, ток | 150 мА (Защитой от короткого замыкания) |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Стандарты / нормативные документы | EN 5011-4 |
Ударопрочность | 15г во всех направлениях, согласно МЭК 60068-2-27 |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | зарегистрирован в cULus UL 508 |
Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27240490 |
---|---|
eCl@ss 4.1 | 27240490 |
eCl@ss 5.0 | 27242208 |
eCl@ss 5.1 | 19030100 |
eCl@ss 6.0 | 19060500 |
eCl@ss 7.0 | 19060590 |
eCl@ss 8.0 | 19060590 |
eCl@ss 9.0 | 19060590 |
ETIM
ETIM 2.0 | EC000310 |
---|---|
ETIM 3.0 | EC000740 |
ETIM 4.0 | EC000740 |
ETIM 5.0 | EC000740 |
ETIM 6.0 | EC000740 |
ETIM 7.0 | EC000740 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 43222628 |
