Контакторы и пускатели: в чем разница
Контактор — это коммутационный аппарат для дистанционного включения и отключения силовых цепей. Он не имеет встроенной защиты от перегрузок. Магнитный пускатель — это тот же контактор, но дополненный тепловым реле. Реле защищает двигатель от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Контакторы и пускатели выпускаются в нереверсивном и реверсивном исполнении. Реверсивные модели имеют механическую и электрическую блокировку, исключающую одновременное включение. Для увеличения количества вспомогательных контактов используются специальные приставки и блоки.
Основные типы и серии
По назначению
- Контакторы — для коммутации силовых цепей без защиты.
- Магнитные пускатели — для пуска двигателей с защитой от перегрузок.
- Контакторы для емкостных нагрузок — для коммутации конденсаторных батарей.
По роду тока катушки управления
- Переменного тока (AC) — 24, 110, 220, 380 В. Наиболее распространенный вариант.
- Постоянного тока (DC) — 24, 48, 110 В.
По исполнению
- Нереверсивные — для пуска в одном направлении.
- Реверсивные — для изменения направления вращения.
Популярные серии
Отечественные производители выпускают контакторы и пускатели серий ПМ12 и ПМЛ. Серия ПМ12 включает модели на токи до 250 А. Например, ПМ12-040 рассчитан на рабочий ток 40 А, ПМ12-010 — на 10 А. Контакторы и пускатели этой серии предназначены для применения в схемах управления электроприводами и стационарных установках.
Области применения
- Управление асинхронными электродвигателями
- Пускатели для насосов, вентиляторов, компрессоров
- Конвейеры и транспортеры
- Станки и производственные линии
- Системы автоматизации зданий
Критерии выбора
При подборе контактора или пускателя учитывают несколько ключевых параметров.
- Номинальный ток — должен соответствовать току нагрузки. Стандартный ряд: 10, 16, 25, 40, 63, 100, 160, 250 А.
- Напряжение катушки управления — 24, 110, 220, 380 В AC или DC.
- Род тока — переменный или постоянный.
- Исполнение — реверсивный или нереверсивный.
- Количество вспомогательных контактов — для цепей управления и сигнализации.
- Наличие теплового реле — для защиты двигателя от перегрузок.
- Способ монтажа — DIN-рейка или монтажная плата.
- Климатическое исполнение — УХЛ4 для работы при температуре от -40 до +40 °С.
Монтаж и подключение

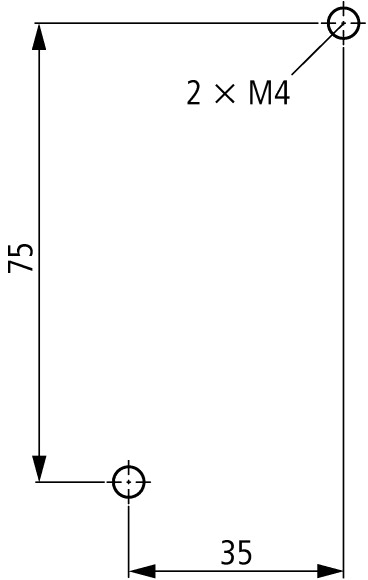

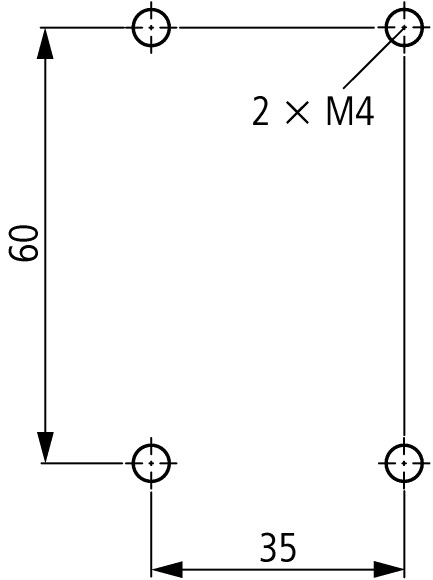

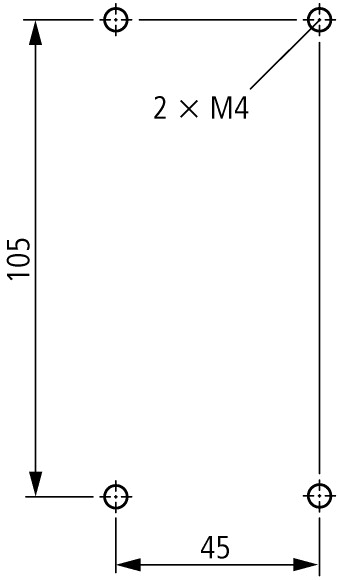

Контакторы и пускатели устанавливаются на DIN-рейку или монтажную плату. Подключение выполняется винтовыми зажимами. При монтаже важно соблюдать схему подключения силовых и управляющих цепей, а также обеспечивать надежное заземление.
Для подавления перенапряжений, возникающих на катушках, используются ограничители перенапряжений (ОПН), которые включаются параллельно катушке.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Дистанционное управление нагрузкой | Требуется отдельная цепь управления |
| Высокая коммутационная способность | Ограниченный ресурс контактов |
| Простота монтажа и замены | Чувствительность к перепадам напряжения |
| Возможность реверса и защиты двигателя | Необходимость подбора теплового реле |
| Широкий выбор моделей и серий | Ограничения по роду тока катушки |
