Устройство и принцип работы
Конструктивно промышленный контроллер состоит из нескольких основных блоков. Центральный процессор (CPU) выполняет программу пользователя и управляет всеми операциями. Модули ввода-вывода принимают сигналы от датчиков (дискретные 0/24В, аналоговые 4–20 мА, 0–10В, термопары, счетные импульсы) и выдают команды на исполнительные механизмы (реле, транзисторные ключи, аналоговые выходы). Память хранит программу, системные настройки и архив данных. Интерфейсные модули обеспечивают связь с другими контроллерами, панелями оператора, SCADA-системами. Блок питания преобразует входное напряжение в питание контроллера и внешних устройств.
Принцип работы основан на циклическом сканировании программы. Контроллер непрерывно повторяет три основных этапа: чтение входов (считывание состояния датчиков), выполнение программы (обработка данных по заданному алгоритму), запись выходов (установка выходных каналов в нужное состояние). Время одного цикла составляет от нескольких миллисекунд до десятков миллисекунд в зависимости от сложности программы. Программирование осуществляется на языках стандарта МЭК 61131-3: Ladder Diagram (LD), Function Block Diagram (FBD), Structured Text (ST), Sequential Function Chart (SFC), Instruction List (IL). Современные контроллеры поддерживают распределенные системы, резервирование, работу в реальном времени и диагностику.
Типы контроллеров
По производительности
- Малые (микроконтроллеры) — до 16 входов/выходов. Применяются для управления небольшими объектами: освещение, сигнализация, простые механизмы.
- Средние — до 64 входов/выходов. Используются для автоматизации средних производственных линий, насосных станций, тепловых пунктов.
- Крупные — более 64 входов/выходов. Предназначены для управления сложными технологическими процессами, конвейерными линиями, энергетическими объектами.
- Распределенные — системные контроллеры с возможностью управления удаленными модулями по шине (Profibus, Modbus, Ethernet).
По типу сигналов
- Дискретные — работают только с дискретными сигналами (0/24В, сухие контакты).
- Универсальные (дискретные + аналоговые) — поддерживают аналоговые входы 4–20 мА, 0–10В, термопары.
- Специализированные — для термопар, тензодатчиков, энкодеров, счетчиков импульсов.
По языку программирования
- Ladder Diagram (LD) — графический язык, основанный на релейной логике. Привычен для электриков.
- Function Block Diagram (FBD) — блочное программирование, удобно для реализации аналоговых алгоритмов.
- Structured Text (ST) — текстовый язык, похожий на Pascal. Подходит для сложных вычислений.
- Sequential Function Chart (SFC) — для пошаговых процессов и последовательных алгоритмов.
- Instruction List (IL) — низкоуровневый язык для оптимизации быстродействия.
По способу монтажа
- Для DIN-рейки — стандартный монтаж в шкафы управления.
- Для 19" стойки — модули в корпусе 1U–3U для серверных и телеком-шкафов.
- Панельные — устанавливаются на переднюю панель оборудования.
- Распределенные (IP67) — для установки непосредственно на оборудовании.
По типу интерфейса
- Modbus RTU (RS232/RS485) — простой и недорогой протокол.
- Modbus TCP (Ethernet) — для интеграции в современные сети.
- Profibus / Profinet — стандарт для систем Siemens.
- CANopen — для мобильной и автомобильной техники.
- Ethernet/IP — для систем Rockwell Automation.
Области применения
- Производственные линии и станки с ЧПУ
- Насосные станции и водоподготовка
- Котельные и тепловые пункты
- Системы вентиляции и кондиционирования
- Конвейерные линии и транспортеры
- Системы диспетчерского управления (SCADA)
- Энергетика и распределительные сети
- Системы безопасности и пожаротушения
- Робототехника и автоматизация складов
Критерии выбора
При подборе промышленного контроллера учитывают несколько ключевых параметров.
- Количество и типы входов/выходов — определите число датчиков и исполнительных механизмов, типы сигналов (дискретные, аналоговые, счетные).
- Производительность — скорость работы процессора, объем памяти программ, время цикла сканирования.
- Язык программирования — поддержка необходимых языков МЭК 61131-3.
- Интерфейсы связи — для интеграции с системами верхнего уровня (Modbus, Profibus, Ethernet).
- Напряжение питания — 24В DC, 220В AC или универсальное.
- Климатическое исполнение — диапазон рабочих температур (для неотапливаемых помещений требуется от -40°C до +70°C).
- Степень защиты (IP) — для пыльных и влажных условий нужны IP54 и выше.
- Функции самодиагностики — контроль обрыва линии, короткого замыкания, индикация состояния.
- Возможность резервирования — для ответственных систем, где недопустимы простои.
- Наличие программного обеспечения — среда программирования, поддержка, обновления.
Монтаж и подключение
Установка контроллера зависит от типа корпуса и условий эксплуатации.

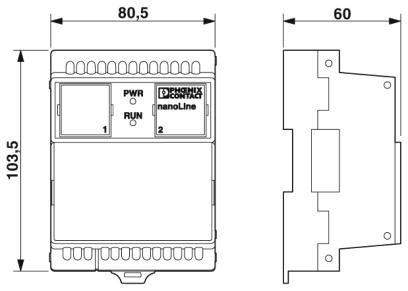

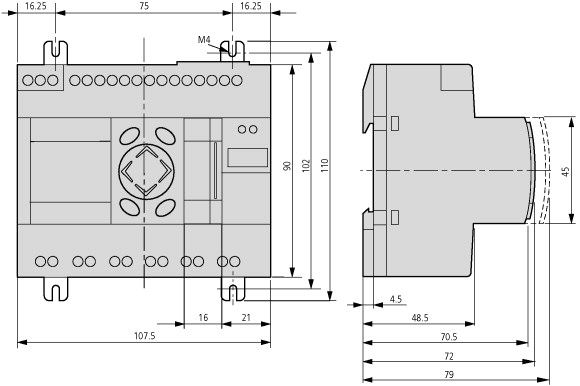

Для DIN-рейки:
- Защелкните модули контроллера на рейке в порядке конфигурации.
- Подключите питание 24В DC к клеммам питания.
- Подключите датчики и кнопки к входным модулям.
- Подключите исполнительные механизмы к выходным модулям.
- Подключите шину связи (RS485, Ethernet) к коммуникационному модулю.
- Установите адреса модулей в соответствии с проектом.
Для 19" стойки:
- Установите контроллер в стойку и закрепите винтами.
- Подключите питание и сетевые кабели.
- Подключите внешние модули ввода-вывода по шине.
После установки выполните программирование: создайте проект в среде разработки, напишите алгоритм управления, загрузите его в контроллер через интерфейс связи. Протестируйте работу алгоритма на холостом ходу. Настройте параметры связи с диспетчерской системой.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Высокая производительность и быстродействие | Высокая стоимость по сравнению с логическими модулями |
| Поддержка сложных алгоритмов управления | Требуется квалифицированное программирование |
| Масштабируемость и гибкость конфигурации | Сложность настройки и отладки |
| Широкий выбор языков программирования | Ограниченная совместимость разных производителей |
| Интеграция в распределенные системы управления | Требуется резервирование для ответственных систем |
| Диагностика и самоконтроль состояния | Чувствительность к качеству электропитания |
