Устройство и принцип работы
Конструктивно промышленный коммутатор состоит из нескольких ключевых элементов. Сетевой процессор (чипсет) обрабатывает кадры Ethernet и принимает решение о пересылке на нужный порт. Портовая группа обеспечивает подключение сетевых кабелей (медь или оптоволокно). Буферная память временно хранит кадры в случае перегрузки. Светодиодная индикация отображает состояние каждого порта и питания. Для управления доступом и приоритезации трафика в управляемых коммутаторах присутствует микроконтроллер с веб-интерфейсом.
Принцип работы коммутатора основан на изучении MAC-адресов устройств, подключенных к его портам. При получении кадра коммутатор проверяет адрес назначения и определяет, на какой порт его направить. Если адрес неизвестен, кадр отправляется на все порты (широковещательная рассылка). Затем коммутатор запоминает MAC-адрес отправителя и связывает его с портом, с которого пришел кадр. Так постепенно строится таблица коммутации (MAC-таблица), которая ускоряет дальнейшую передачу данных. Управляемые коммутаторы дополнительно поддерживают VLAN, QoS, резервирование (RSTP, MRP) и мониторинг через SNMP.
Типы коммутаторов
По функциональности
- Неуправляемые — работают «как есть», без возможности настройки. Плагин-энд-плей, не требуют конфигурации. Используются в простых сетях без требований к приоритетам и резервированию.
- Управляемые — поддерживают конфигурирование через веб-интерфейс, CLI, SNMP. Позволяют настраивать VLAN, QoS, агрегацию портов, резервирование и мониторинг. Применяются в ответственных системах автоматизации.
- Гибридные — поддерживают базовое управление (VLAN, QoS) через DIP-переключатели или упрощенный интерфейс. Занимают промежуточное положение.
По количеству портов
- 4–8 портов — для небольших распределенных узлов и подключения нескольких устройств.
- 16–24 порта — для шкафов автоматизации среднего размера.
- 48 портов и более — для центральных узлов и серверных.
По типу портов
- Медные (RJ45) — стандартные порты для витой пары категории 5e/6. Обеспечивают подключение до 100 метров.
- Оптические (SFP/SFP+) — для подключения оптоволокна. Используются для соединения удаленных сегментов сети на расстояние до нескольких километров.
- Комбинированные (Combo) — порты с возможностью установки как меди, так и оптики.
По способу монтажа
- Для DIN-рейки — стандарт для промышленных шкафов.
- Для 19" стойки — для серверных и телеком-шкафов.
- Настольные — для офисного применения.
- Распределенные (IP67) — с защитой от пыли и влаги для установки на объекте.
По степени защиты
- IP20 — для установки в шкафах с защитой от пыли.
- IP30–IP40 — для помещений с повышенной запыленностью.
- IP67 — для уличной установки и агрессивных сред.
Области применения
- Промышленные сети АСУ ТП
- Системы видеонаблюдения (IP-камеры)
- Диспетчерские пункты и SCADA-системы
- Автоматизация зданий и «умный дом»
- Транспортные системы (железная дорога, метро)
- Энергетика и распределительные сети
- Системы безопасности и контроля доступа
- Серверные и ЦОД
Критерии выбора
При подборе промышленного коммутатора учитывают несколько ключевых параметров.
- Количество и тип портов — определите число подключаемых устройств и тип кабелей (медь или оптика).
- Скорость портов — 10/100 Мбит/с для датчиков и приборов, 1 Гбит/с для камер и серверов, 10 Гбит/с для магистралей.
- Управляемость — неуправляемый для простых сетей, управляемый для сложных с требованием резервирования.
- Наличие резервирования (RSTP, MRP) — для отказоустойчивых сетей. Протокол MRP обеспечивает восстановление за 50 мс.
- Поддержка PoE — для питания камер, точек доступа и других устройств по Ethernet-кабелю.
- Тип монтажа — DIN-рейка, 19" стойка, настольный или распределенный IP67.
- Напряжение питания — 12–48В DC для промышленных моделей, 220В AC для офисных.
- Диапазон рабочих температур — для неотапливаемых помещений требуется от -40°C до +70°C.
- Степень защиты (IP) — для пыльных и влажных условий нужны IP30 и выше.
- Функции безопасности — 802.1X, фильтрация MAC-адресов, ограничение скорости.
Монтаж и подключение
Установка коммутатора зависит от его типа и условий эксплуатации.

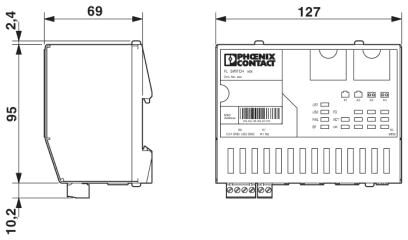

Для DIN-рейки:
- Защелкните коммутатор на рейке до фиксации.

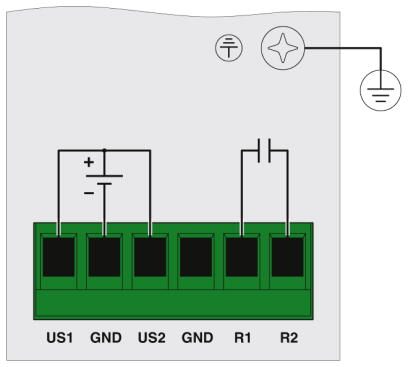

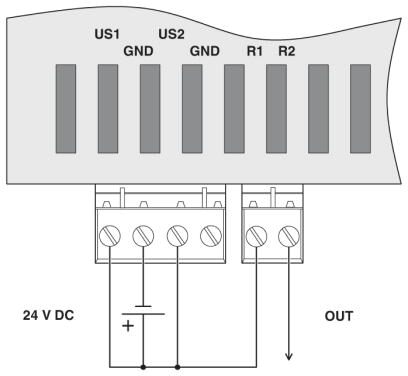

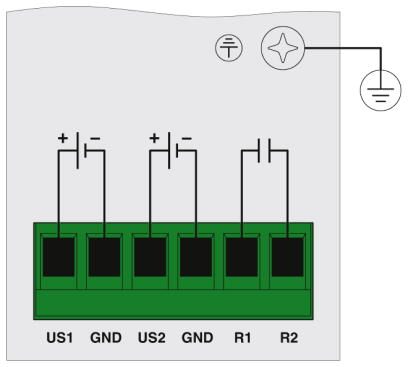

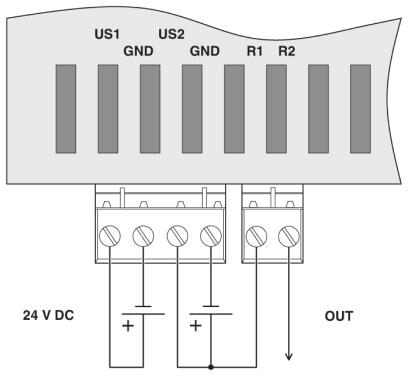

- Подключите питание (24В DC или 48В DC) к клеммам.
- Подключите сетевые кабели к портам RJ45 или SFP.
- Для управляемых моделей подключите консольный кабель для первичной настройки.
Для 19" стойки:
- Установите коммутатор в стойку и закрепите винтами.
- Подключите питание.
- Подключите сетевые кабели к портам.
После установки выполните настройку: назначьте IP-адрес для управления, сконфигурируйте VLAN, настройте QoS и резервирование. Для неуправляемых коммутаторов настройка не требуется.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Высокая скорость передачи данных | Ограничение длины кабеля (100 м для меди) |
| Поддержка большого числа устройств | Управляемые модели требуют настройки |
| Отказоустойчивость и резервирование | Чувствительность к перегрузкам |
| Удаленный мониторинг и управление | Требуется защита от несанкционированного доступа |
| Поддержка PoE для питания устройств | Ограничение по бюджету PoE |
