Конструкция и принцип действия

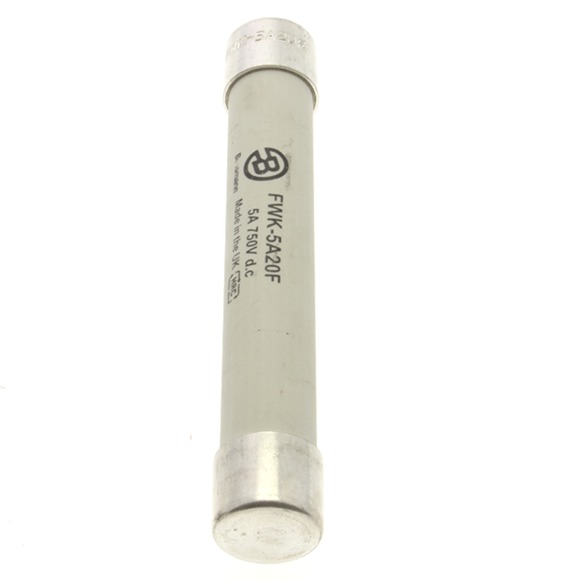

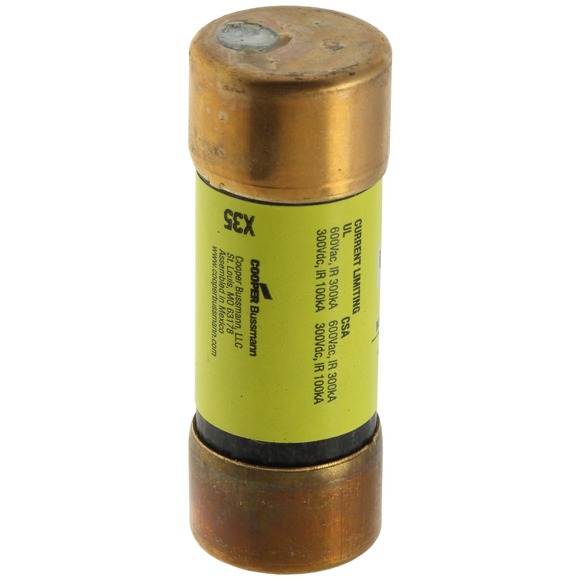

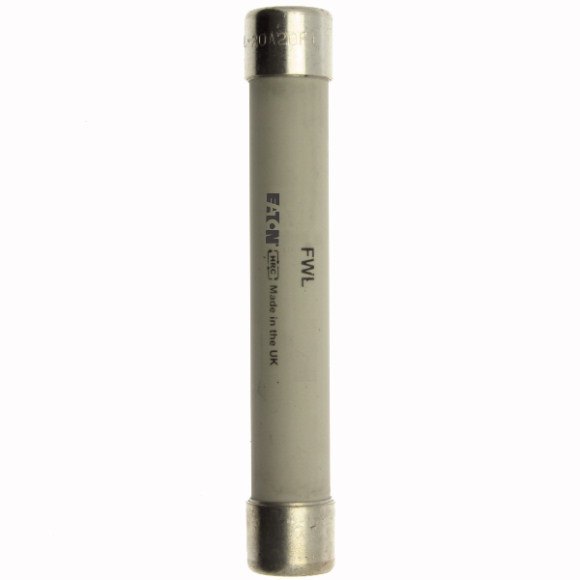

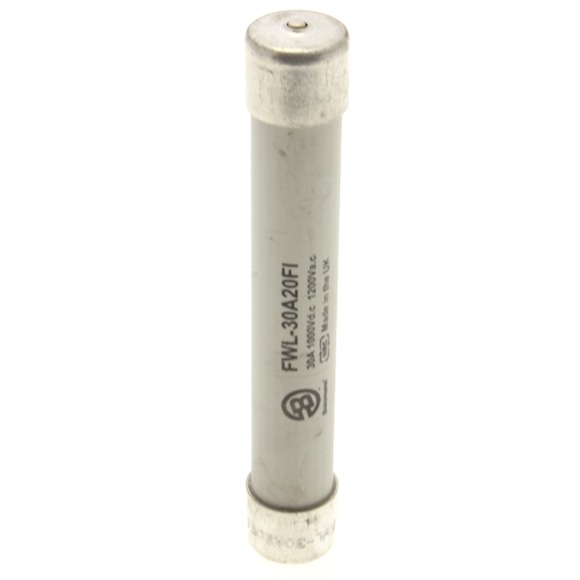

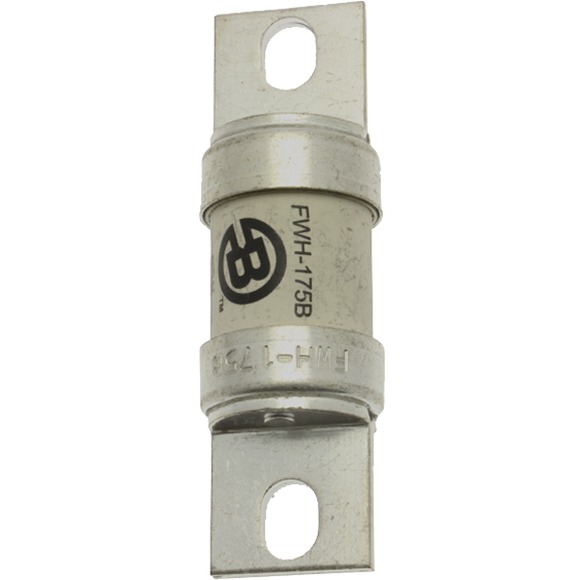

Трубчатый предохранитель состоит из следующих элементов:
- Корпус — выполнен из керамики или стекла. Керамические модели выдерживают более высокие токи и температуры.
- Контактные колпачки — металлические наконечники по торцам корпуса, обеспечивающие электрическое соединение с держателем.
- Плавкий элемент — проводник из легкоплавкого металла, рассчитанный на определенный ток.
- Кварцевый песок (в керамических моделях) — заполняет внутреннюю полость и гасит электрическую дугу при перегорании.
- Маркировка — нанесена на корпус или колпачок, содержит информацию о номинальном токе и напряжении.
Принцип работы аналогичен другим типам предохранителей. Пока ток в цепи не превышает номинального значения, элемент работает в штатном режиме. При возникновении перегрузки или короткого замыкания ток резко возрастает, плавкий элемент нагревается до температуры плавления и разрушается, разрывая цепь. В керамических моделях с кварцевым песком дуга гасится практически мгновенно, что обеспечивает высокую отключающую способность.
Типоразмеры цилиндрических вставок
Наиболее распространенные типоразмеры, представленные в каталоге МВБ:

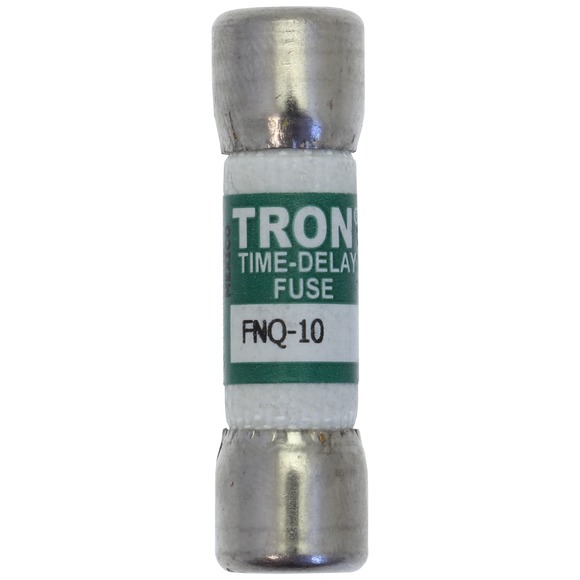

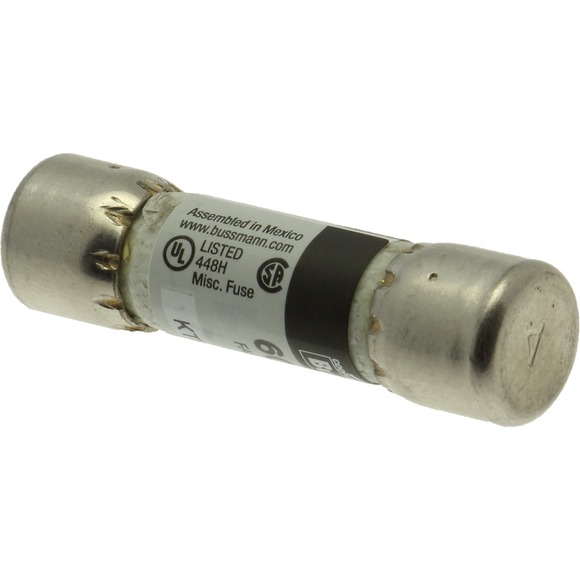

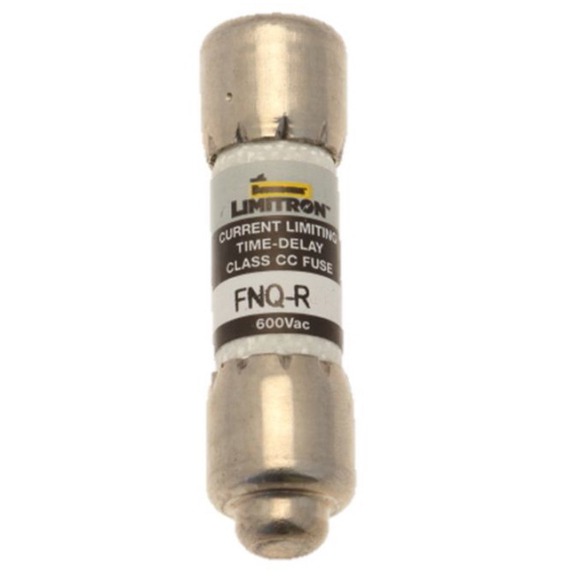

- 10×38 мм — самый компактный размер. Номинальные токи: 2, 4, 6, 10, 12, 16, 20, 25, 32 А. Напряжение: до 500 В. Отключающая способность: до 80 кА. Используется в цепях управления, для защиты небольших потребителей, в модульных щитах.
- 14×51 мм — средний типоразмер. Номинальные токи: 10, 16, 20, 25, 32, 40, 50, 63 А. Напряжение: до 690 В. Отключающая способность: до 80–100 кА. Применяется в распределительных щитах, шкафах автоматики, для защиты кабельных линий и двигателей.
- 22×58 мм — крупногабаритный типоразмер. Номинальные токи: 50, 63, 80, 100, 125 А. Напряжение: до 690 В. Отключающая способность: до 80–100 кА. Используется в силовых цепях, на вводах в здания, в главных распределительных щитах (ГРЩ).
Виды цилиндрических вставок
По материалу корпуса

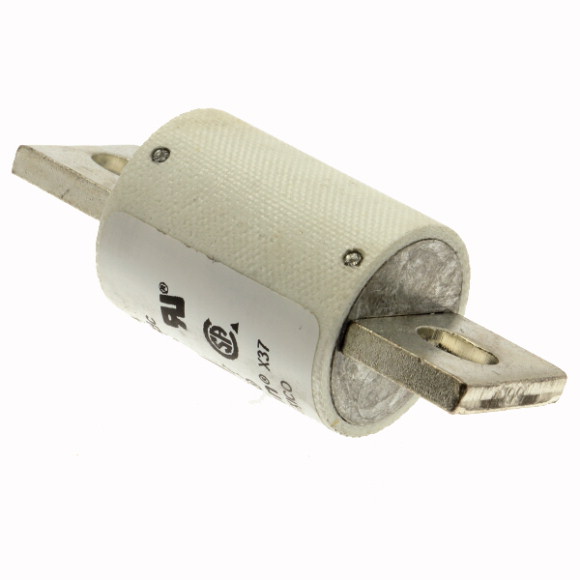

- Керамические — более прочные, выдерживают высокие температуры, заполнены кварцевым песком. Отключающая способность выше. Рекомендуются для промышленного применения.
- Стеклянные — прозрачные, позволяют визуально оценить состояние плавкого элемента. Менее прочные, отключающая способность ниже. Используются в бытовой технике, блоках питания, электронике.
По времятоковой характеристике
- gG/gL — универсальная характеристика, защита от перегрузок и коротких замыканий. Используется для защиты кабелей, двигателей, оборудования.
- aM — характеристика для защиты двигателей от коротких замыканий (без защиты от перегрузок).

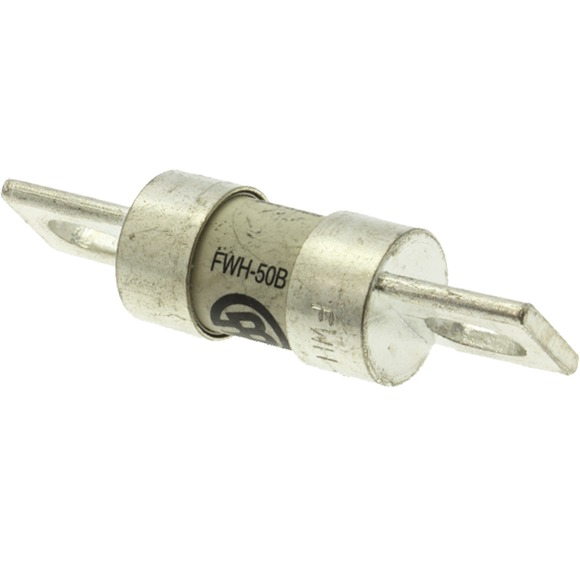

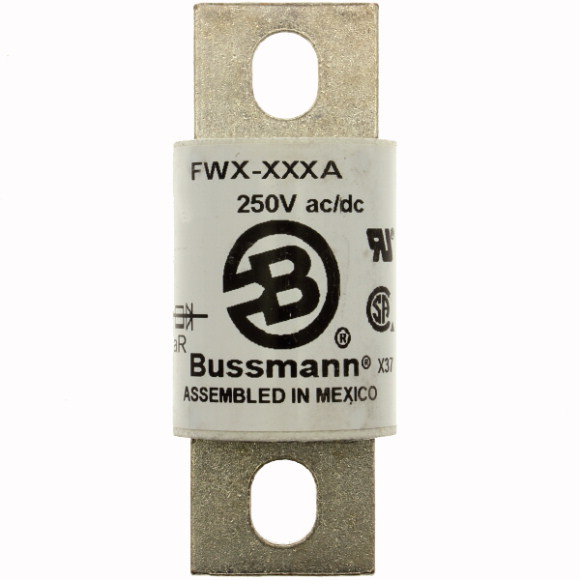

- aR — быстродействующая характеристика для защиты полупроводников.

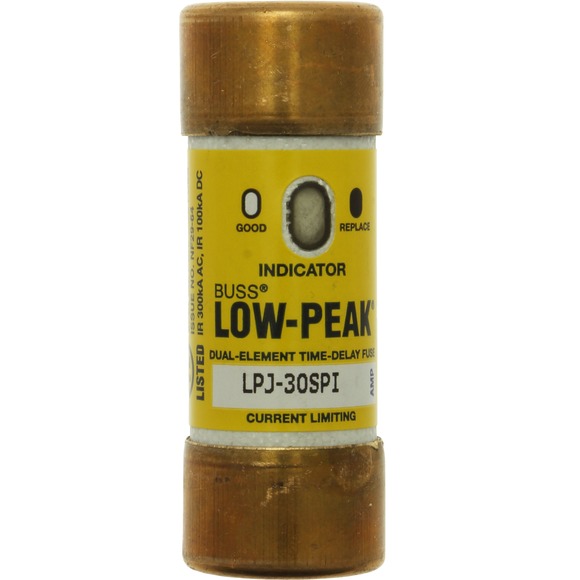

По наличию индикации
- С бойком — при перегорании выталкивается механический указатель, видимый через прозрачное окно держателя.
- Без бойка — для определения состояния требуется визуальный осмотр или проверка тестером.
Области применения
- Распределительные щиты (ЩО-70, ЩРН)
- Вводно-распределительные устройства (ВРУ)
- Шкафы управления и автоматики
- Защита кабельных линий и электродвигателей
- Промышленное оборудование и станки
- Бытовая техника и блоки питания
Критерии выбора
При подборе цилиндрической плавкой вставки учитывают несколько ключевых параметров.
- Типоразмер — 10×38, 14×51 или 22×58 мм. Должен соответствовать держателю предохранителя.
- Номинальный ток — должен соответствовать току нагрузки защищаемой цепи. Стандартный ряд: 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А.
- Номинальное напряжение — не ниже рабочего напряжения сети (220В, 380В, 500В, 690В).
- Характеристика срабатывания — gG/gL для универсальной защиты, aM для двигателей.
- Материал корпуса — керамика для промышленных условий, стекло для бытовой техники.
- Наличие индикатора — боек упрощает поиск сработавшего элемента.
- Отключающая способность — до 80–100 кА для керамических моделей.
Монтаж и замена
Цилиндрические вставки устанавливаются в держатели предохранителей, которые крепятся на DIN-рейку или панель. Замена перегоревшей вставки выполняется в несколько простых шагов:
- Отключите нагрузку в цепи (по возможности).
- Извлеките патрон из держателя или вставку из гнезд.
- Удалите перегоревший элемент.
- Установите новую вставку с теми же параметрами (ток, напряжение, размер).
- Верните патрон в держатель.
Важно: Не устанавливайте вставку с большим номинальным током — защита будет нарушена. Не используйте перемычки («жучки») вместо вставок — это опасно и может привести к пожару.
Преимущества и ограничения
| Преимущества | Недостатки |
|---|---|
| Низкая стоимость и доступность | Одноразовость — после срабатывания требуется замена |
| Простая замена без демонтажа аппарата | Нет автоматического повторного включения |
| Широкий выбор номиналов и типоразмеров | Требуется наличие запасных элементов |
| Высокая отключающая способность (до 100 кА) | Стеклянные модели менее прочны |
| Визуальный контроль состояния (стеклянные модели) | Ограниченная селективность |
Почему покупают в МВБ

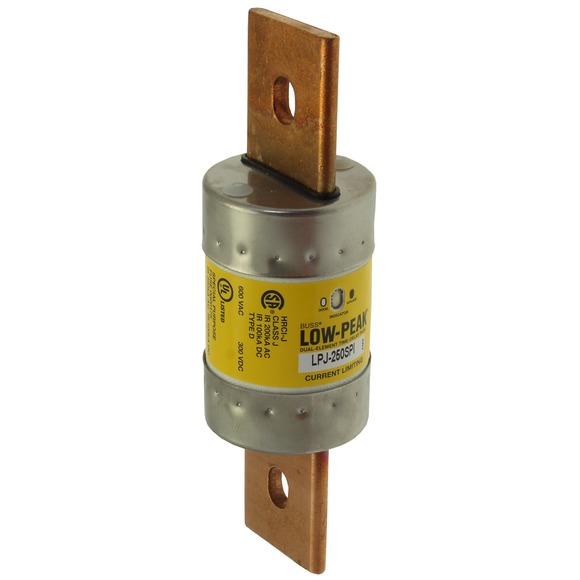

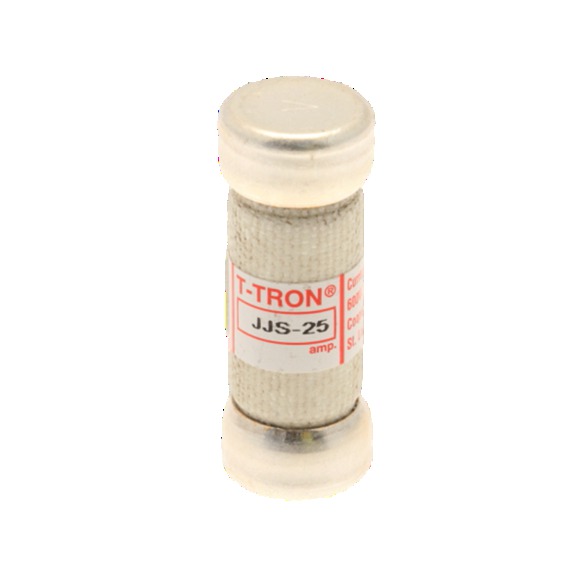

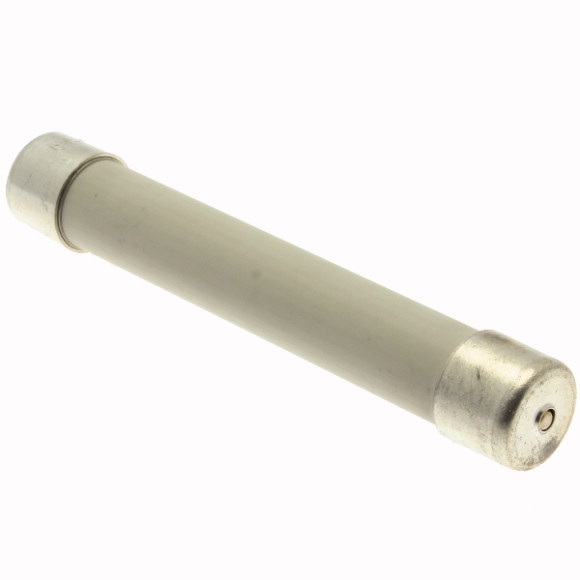

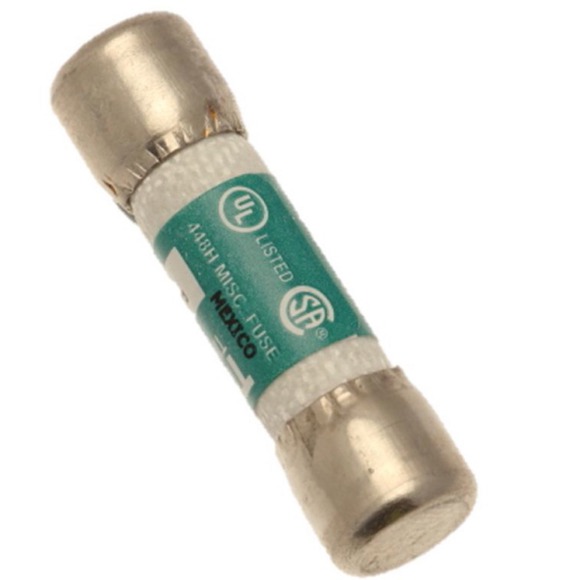

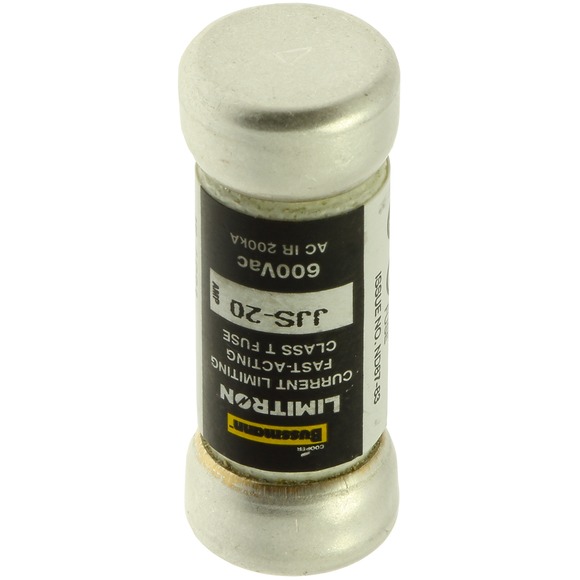

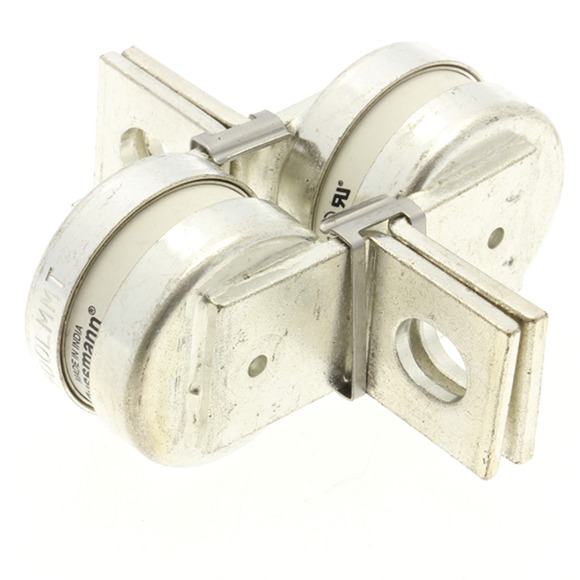

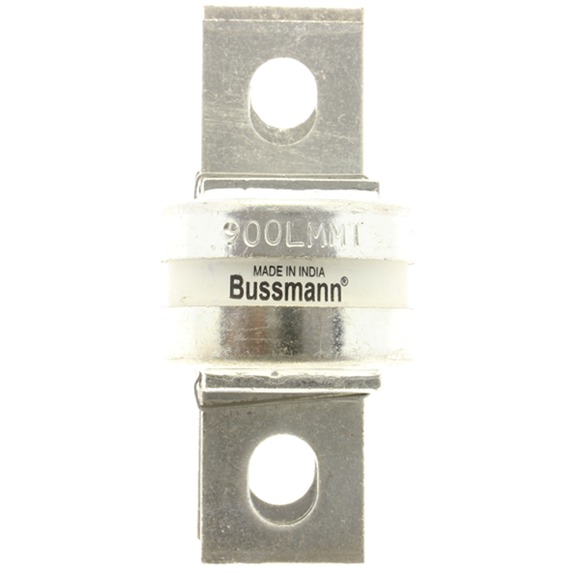

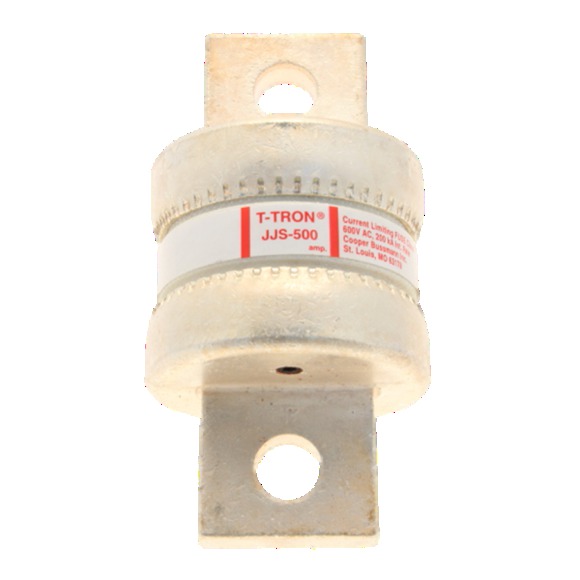

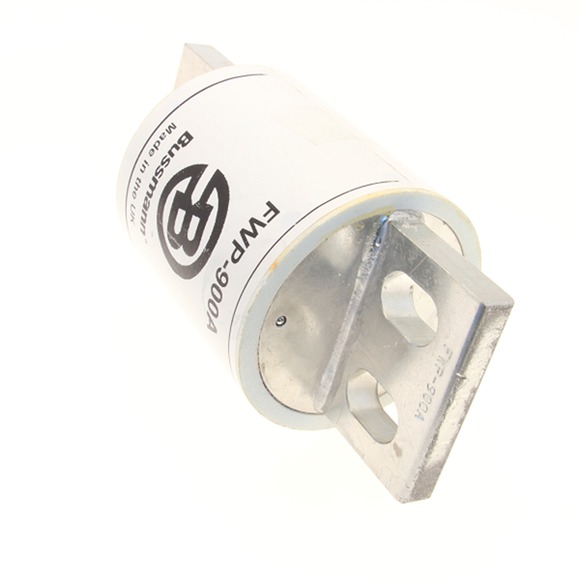

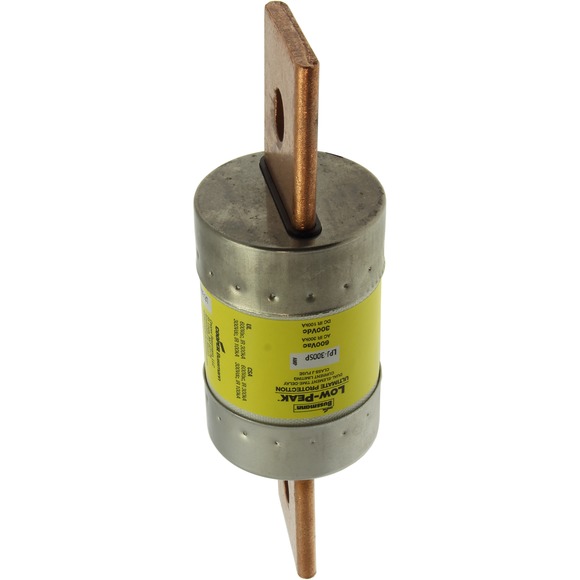

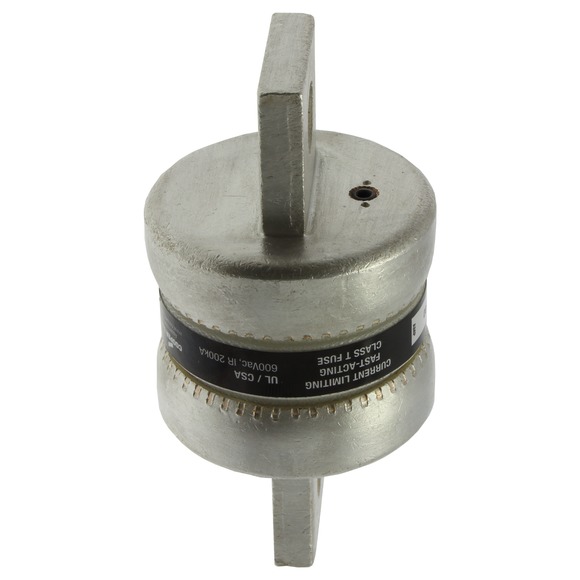

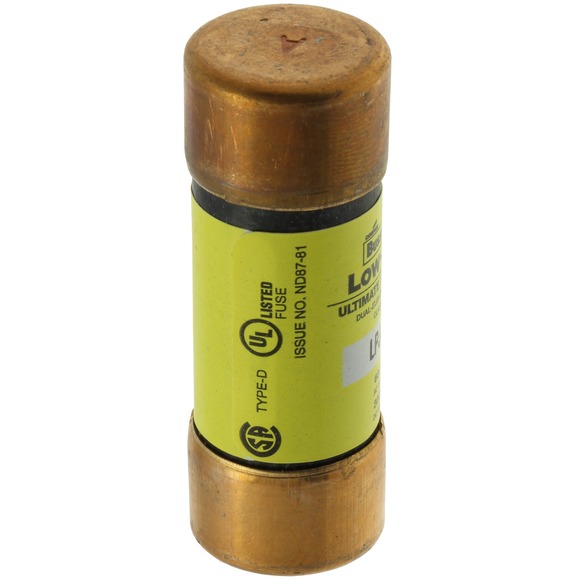

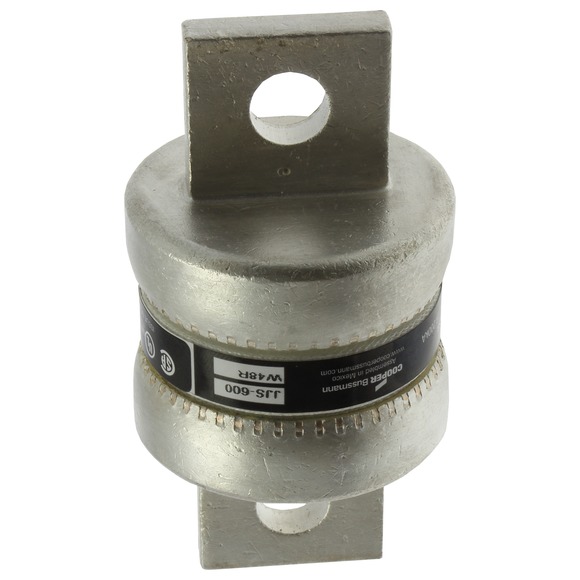

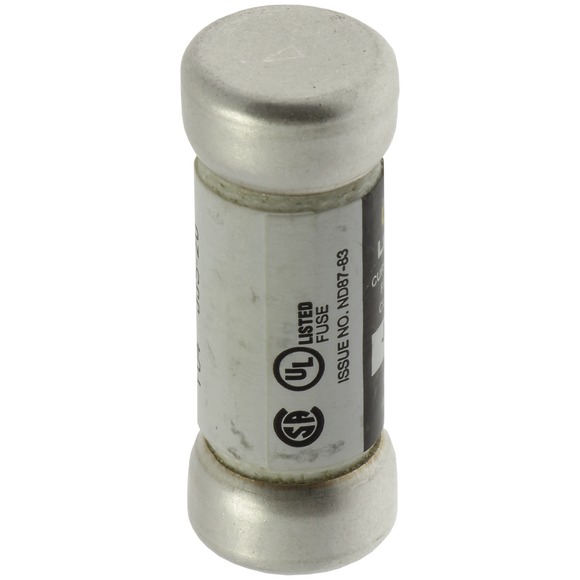

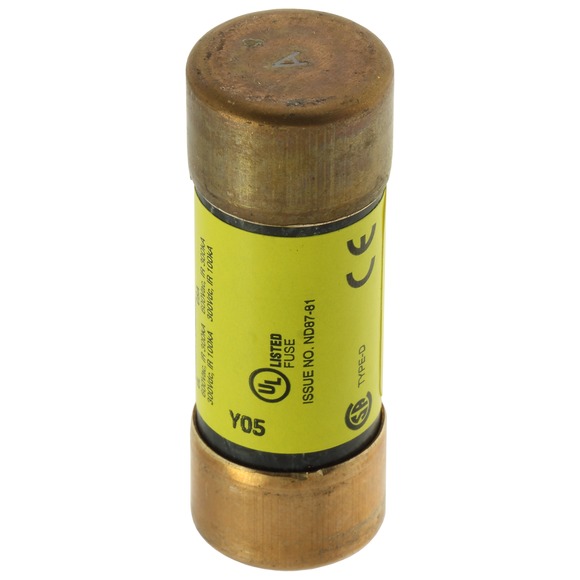

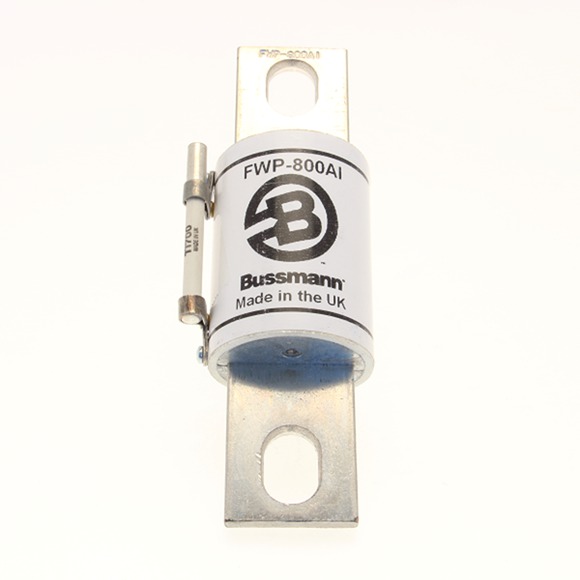

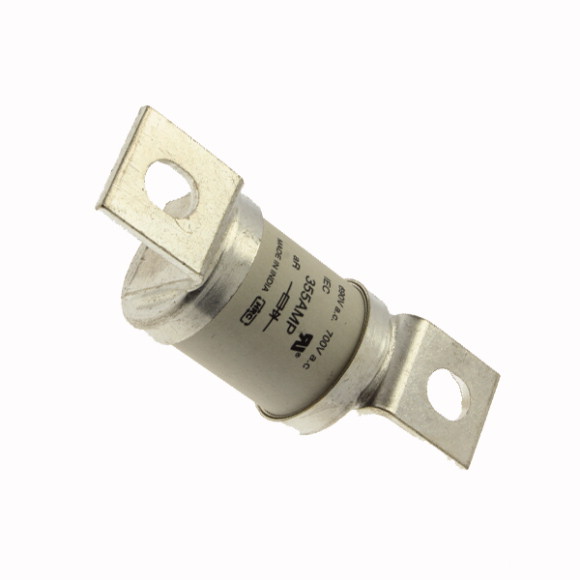

Цилиндрические плавкие вставки для электрических цепей

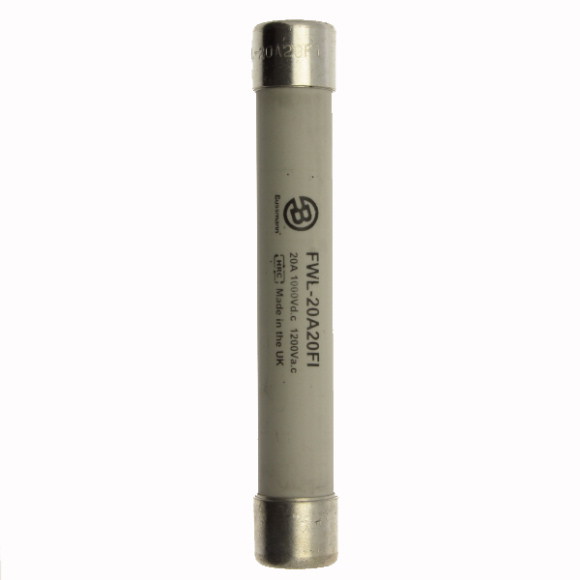

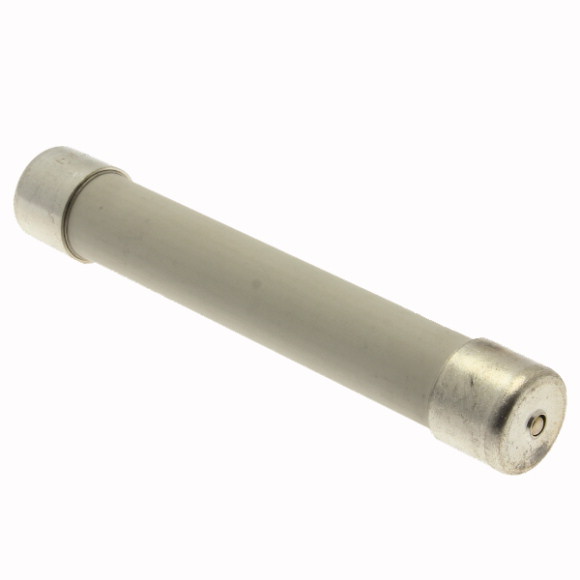

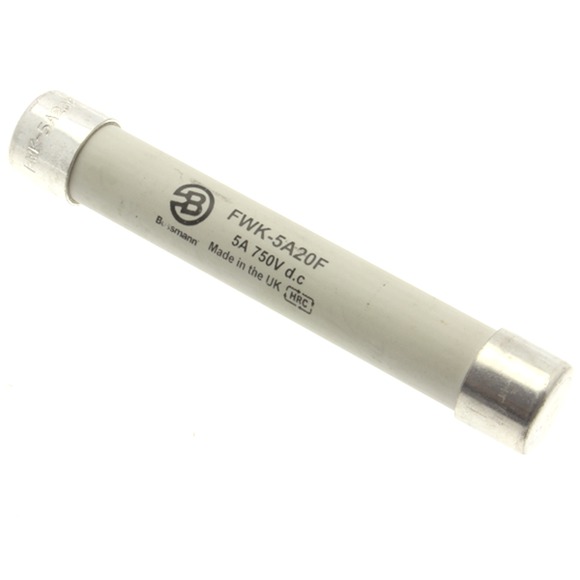

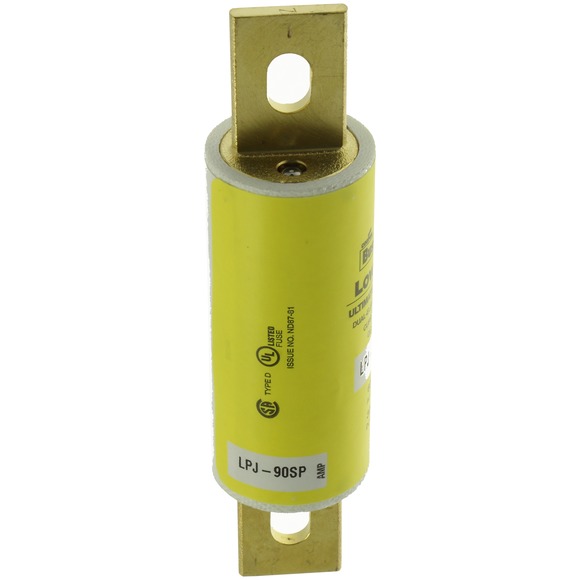

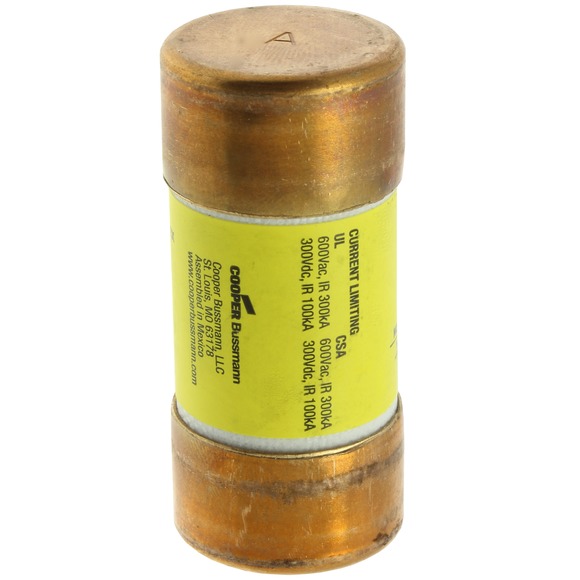

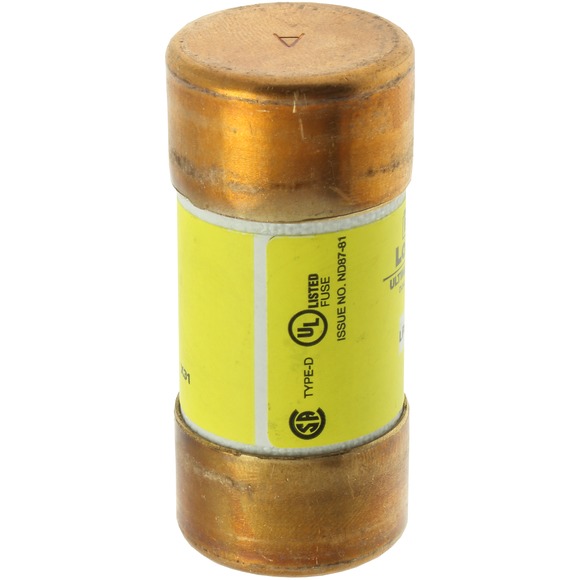

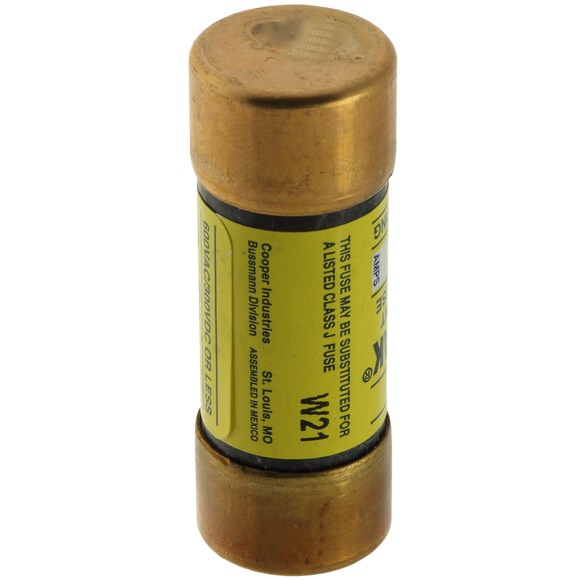

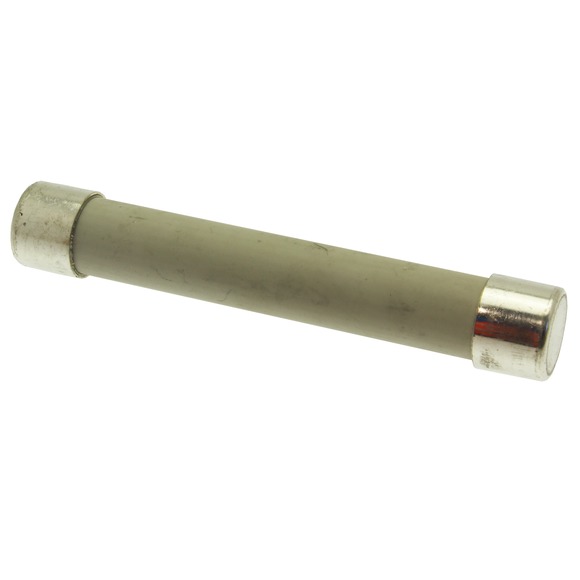

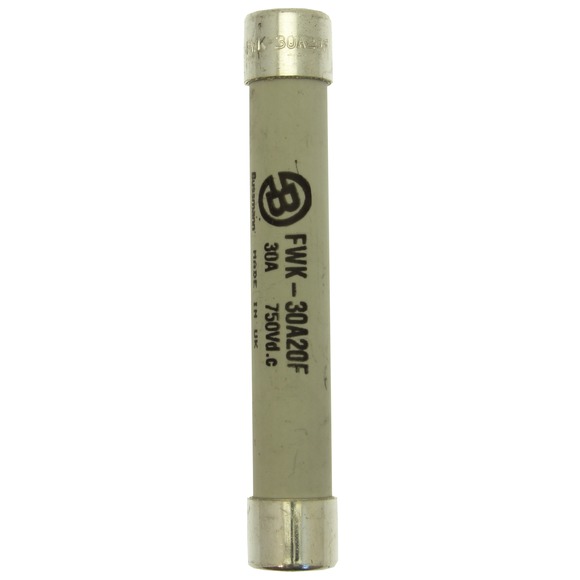

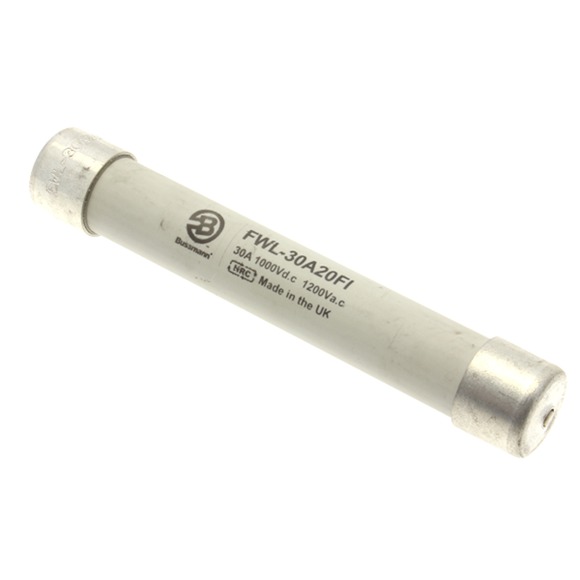

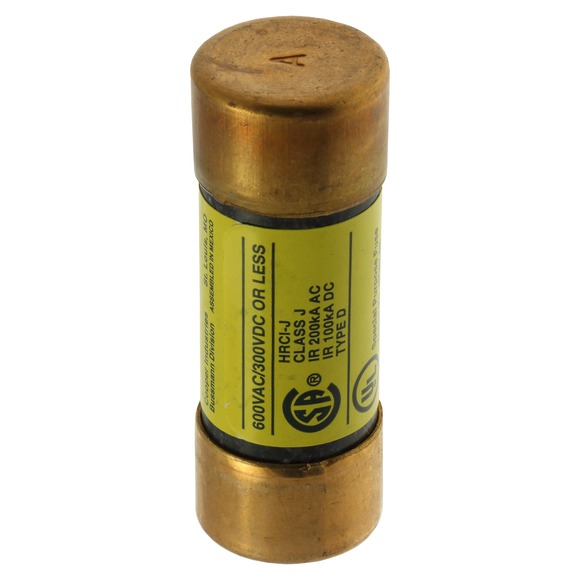

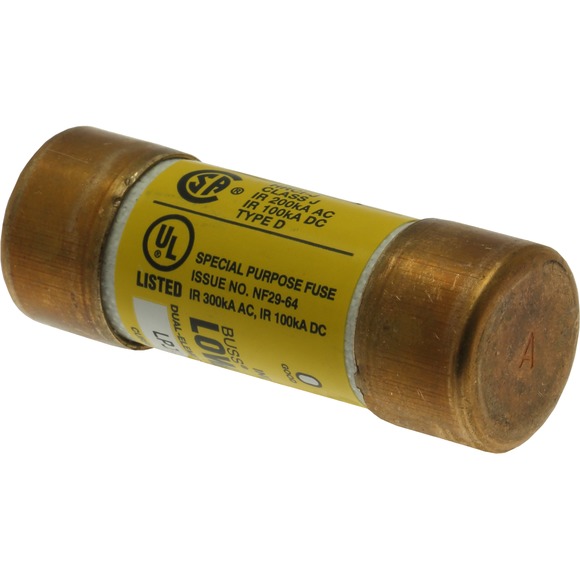

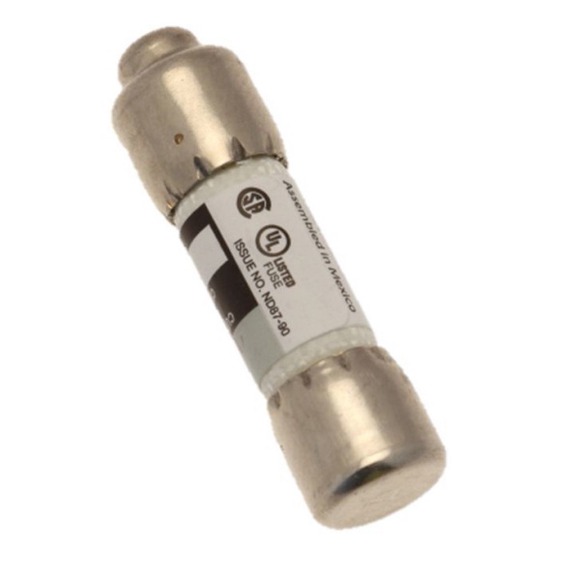

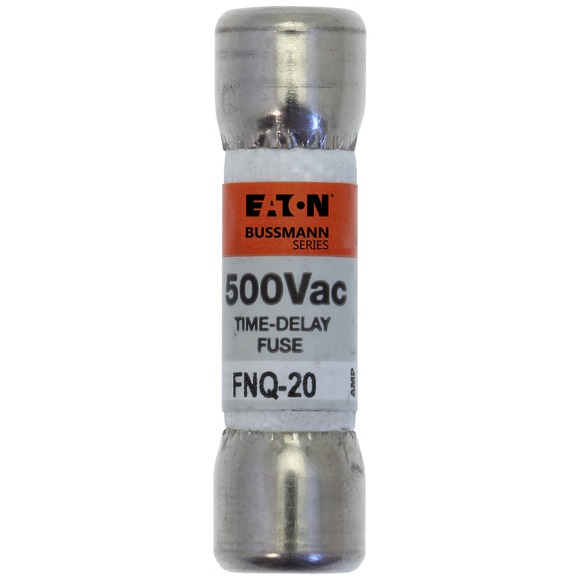

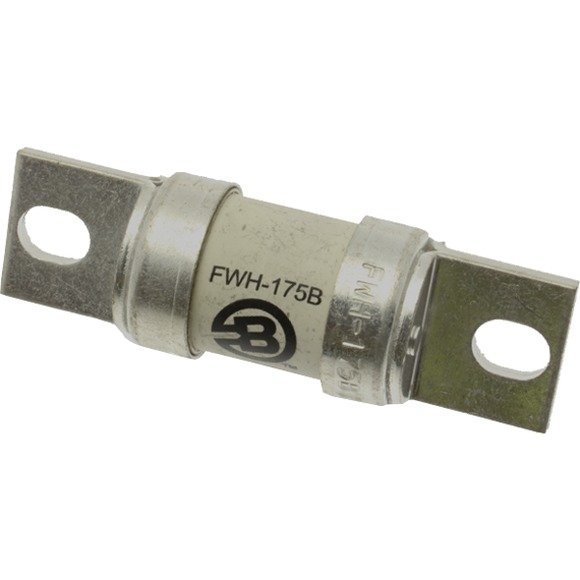

Цилиндрическая плавкая вставка — это наиболее распространенный тип сменных предохранителей, используемый в распределительных щитах, шкафах автоматики и промышленном оборудовании. Представляет собой трубчатый корпус с контактными колпачками на торцах, внутри которого размещен плавкий элемент. Основные преимущества: простота замены, наглядность состояния, широкий диапазон номинальных токов и доступная цена.
В интернет-магазине МВБ представлены цилиндрические вставки типоразмеров 10×38, 14×51 и 22×58 мм на токи от 2 до 125 А. Все изделия сертифицированы и имеют гарантию качества.
Конструкция и принцип действия
Трубчатый предохранитель состоит из следующих элементов:
- Корпус — выполнен из керамики или стекла. Керамические модели выдерживают более высокие токи и температуры.
- Контактные колпачки — металлические наконечники по торцам корпуса, обеспечивающие электрическое соединение с держателем.
- Плавкий элемент — проводник из легкоплавкого металла, рассчитанный на определенный ток.
- Кварцевый песок (в керамических моделях) — заполняет внутреннюю полость и гасит электрическую дугу при перегорании.
- Маркировка — нанесена на корпус или колпачок, содержит информацию о номинальном токе и напряжении.
Принцип работы аналогичен другим типам предохранителей. Пока ток в цепи не превышает номинального значения, элемент работает в штатном режиме. При возникновении перегрузки или короткого замыкания ток резко возрастает, плавкий элемент нагревается до температуры плавления и разрушается, разрывая цепь. В керамических моделях с кварцевым песком дуга гасится практически мгновенно, что обеспечивает высокую отключающую способность.
Типоразмеры цилиндрических вставок
Наиболее распространенные типоразмеры, представленные в каталоге МВБ:

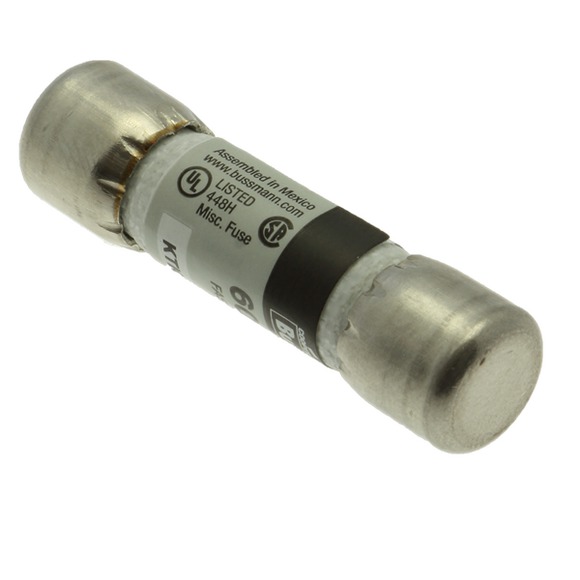

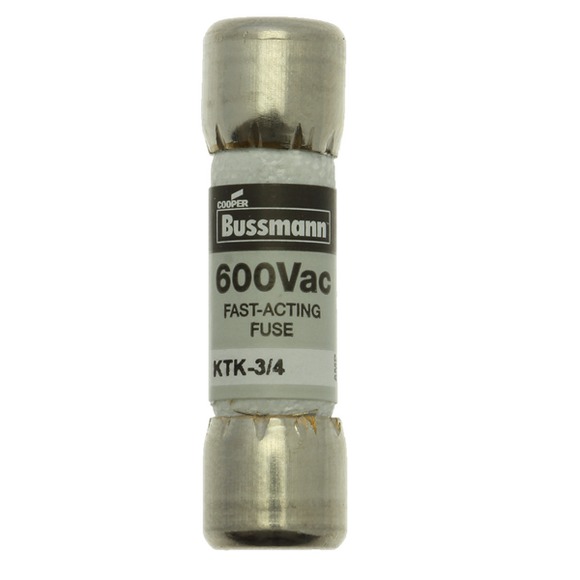

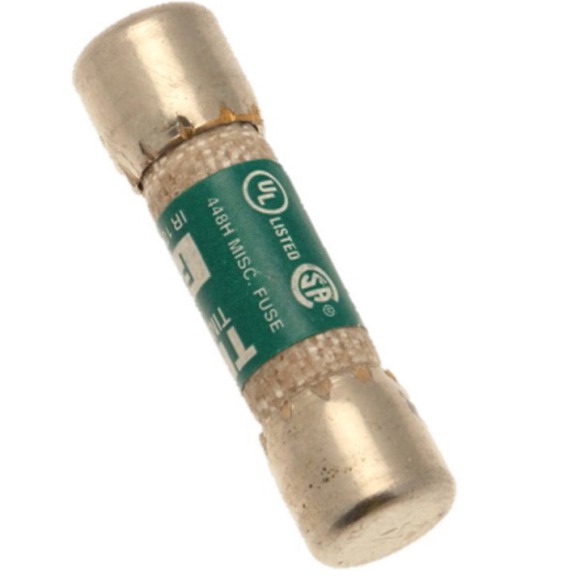

- 10×38 мм — самый компактный размер. Номинальные токи: 2, 4, 6, 10, 12, 16, 20, 25, 32 А. Напряжение: до 500 В. Отключающая способность: до 80 кА. Используется в цепях управления, для защиты небольших потребителей, в модульных щитах.
- 14×51 мм — средний типоразмер. Номинальные токи: 10, 16, 20, 25, 32, 40, 50, 63 А. Напряжение: до 690 В. Отключающая способность: до 80–100 кА. Применяется в распределительных щитах, шкафах автоматики, для защиты кабельных линий и двигателей.
- 22×58 мм — крупногабаритный типоразмер. Номинальные токи: 50, 63, 80, 100, 125 А. Напряжение: до 690 В. Отключающая способность: до 80–100 кА. Используется в силовых цепях, на вводах в здания, в главных распределительных щитах (ГРЩ).
Виды цилиндрических вставок
По материалу корпуса
- Керамические — более прочные, выдерживают высокие температуры, заполнены кварцевым песком. Отключающая способность выше. Рекомендуются для промышленного применения.
- Стеклянные — прозрачные, позволяют визуально оценить состояние плавкого элемента. Менее прочные, отключающая способность ниже. Используются в бытовой технике, блоках питания, электронике.
По времятоковой характеристике
- gG/gL — универсальная характеристика, защита от перегрузок и коротких замыканий. Используется для защиты кабелей, двигателей, оборудования.
- aM — характеристика для защиты двигателей от коротких замыканий (без защиты от перегрузок).
- aR — быстродействующая характеристика для защиты полупроводников.
По наличию индикации
- С бойком — при перегорании выталкивается механический указатель, видимый через прозрачное окно держателя.
- Без бойка — для определения состояния требуется визуальный осмотр или проверка тестером.
Области применения
- Распределительные щиты (ЩО-70, ЩРН)
- Вводно-распределительные устройства (ВРУ)
- Шкафы управления и автоматики
- Защита кабельных линий и электродвигателей
- Промышленное оборудование и станки
- Бытовая техника и блоки питания
Критерии выбора
При подборе цилиндрической плавкой вставки учитывают несколько ключевых параметров.
- Типоразмер — 10×38, 14×51 или 22×58 мм. Должен соответствовать держателю предохранителя.
- Номинальный ток — должен соответствовать току нагрузки защищаемой цепи. Стандартный ряд: 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А.
- Номинальное напряжение — не ниже рабочего напряжения сети (220В, 380В, 500В, 690В).
- Характеристика срабатывания — gG/gL для универсальной защиты, aM для двигателей.
- Материал корпуса — керамика для промышленных условий, стекло для бытовой техники.
- Наличие индикатора — боек упрощает поиск сработавшего элемента.
- Отключающая способность — до 80–100 кА для керамических моделей.
Монтаж и замена
Цилиндрические вставки устанавливаются в держатели предохранителей, которые крепятся на DIN-рейку или панель. Замена перегоревшей вставки выполняется в несколько простых шагов:
- Отключите нагрузку в цепи (по возможности).
- Извлеките патрон из держателя или вставку из гнезд.
- Удалите перегоревший элемент.
- Установите новую вставку с теми же параметрами (ток, напряжение, размер).
- Верните патрон в держатель.
Важно: Не устанавливайте вставку с большим номинальным током — защита будет нарушена. Не используйте перемычки («жучки») вместо вставок — это опасно и может привести к пожару.
Преимущества и ограничения
| Преимущества | Недостатки |
|---|---|
| Низкая стоимость и доступность | Одноразовость — после срабатывания требуется замена |
| Простая замена без демонтажа аппарата | Нет автоматического повторного включения |
| Широкий выбор номиналов и типоразмеров | Требуется наличие запасных элементов |
| Высокая отключающая способность (до 100 кА) | Стеклянные модели менее прочны |
| Визуальный контроль состояния (стеклянные модели) | Ограниченная селективность |
Почему покупают в МВБ
В каталоге МВБ представлены цилиндрические плавкие вставки всех популярных типоразмеров: 10×38, 14×51, 22×58 мм. В наличии модели с характеристиками gG, aM, с бойком и без, керамические и стеклянные, на токи от 2 до 125 А. Поставки от ведущих производителей — EKF, IEK, КЭАЗ, TDM, SIBA, LOVATO. Все изделия сертифицированы, имеют официальную гарантию.
Поможем подобрать подходящую вставку по току, размеру и характеристике. Отгрузка со склада в Москве в день заказа, доставка по всей России.
