Устройство и принцип работы

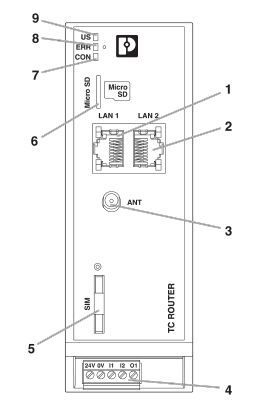

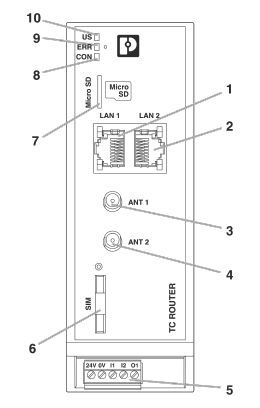

Конструктивно промышленный маршрутизатор состоит из нескольких ключевых элементов. Процессор (сетевой контроллер) обрабатывает сетевые пакеты и принимает решения о маршрутизации. Память хранит прошивку, конфигурацию и таблицы маршрутизации. Сетевые интерфейсы включают порты Ethernet (WAN/LAN) для подключения к локальным сетям, сотовый модуль (4G/LTE) для связи с удаленными объектами и Wi-Fi модуль для беспроводного доступа. Слоты для SIM-карт обеспечивают резервирование сотовых каналов. Светодиодная индикация отображает состояние питания, портов и каналов связи. Для эксплуатации в жестких условиях предусмотрены ударопрочные корпуса и расширенный температурный диапазон.
Принцип работы основан на анализе сетевых пакетов и определении оптимального пути их передачи. Маршрутизатор принимает пакет от отправителя, анализирует IP-адрес назначения и выбирает интерфейс для отправки. Для этого используются таблицы маршрутизации, которые могут быть статическими (настроены вручную) или динамическими (обновляются через протоколы OSPF, RIP, BGP). Промышленные маршрутизаторы поддерживают создание защищенных VPN-туннелей (IPsec, OpenVPN) для безопасной передачи данных через интернет. Дополнительные функции: резервирование каналов (автоматическое переключение между Ethernet, 4G и Wi-Fi), межсетевое экранирование (Firewall), трансляция адресов (NAT) и управление полосой пропускания (QoS).
Типы маршрутизаторов
По типу сетевых интерфейсов
- Ethernet-маршрутизаторы — обеспечивают маршрутизацию между проводными сетями. Имеют несколько портов (WAN и LAN) для подключения к разным подсетям. Применяются в серверных, производственных цехах и зданиях с развитой кабельной инфраструктурой.
- 4G/LTE маршрутизаторы — обеспечивают выход в интернет через сотовые сети. Поддерживают резервирование с двумя SIM-картами. Применяются для удаленных объектов, где нет проводного интернета.
- Wi-Fi маршрутизаторы — обеспечивают беспроводной доступ к локальной сети для мобильных устройств (ноутбуков, планшетов, смартфонов) и стационарного оборудования (датчики, контроллеры с Wi-Fi).
- Гибридные (многоканальные) — одновременно поддерживают Ethernet, 4G и Wi-Fi. Обеспечивают резервирование каналов и автоматическое переключение между ними при сбоях.
По типу монтажа

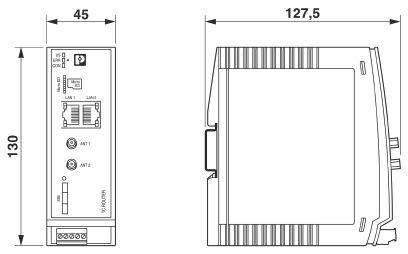

- Для DIN-рейки — стандарт для монтажа в шкафы управления и промышленные щиты.
- Для 19" стойки — модули в корпусе 1U–3U для серверных и телеком-шкафов.
- Настольные — для офисного применения и небольших систем.
- Встраиваемые — устанавливаются внутрь корпуса оборудования.
По производительности
- Базовые — скорость до 100 Мбит/с для небольших сетей.
- Высокопроизводительные — скорость до 1 Гбит/с для центральных узлов сети.
- С поддержкой QoS — приоритезация трафика для критических данных (телеметрия, управление).
По функциональности безопасности
- С VPN — поддержка IPsec, OpenVPN для защищенного удаленного доступа.
- С Firewall — встроенное межсетевое экранирование для фильтрации трафика.
- С поддержкой VLAN — разделение трафика на логические сети.
Области применения
- Промышленная автоматизация и АСУ ТП
- Системы телемеханики и удаленного управления
- Распределенные системы сбора данных (АСКУЭ, диспетчеризация)
- Удаленный мониторинг и обслуживание оборудования (IIoT)
- Видеонаблюдение и системы безопасности
- Автоматизация зданий и «умный город»
- Транспортные и логистические системы
Критерии выбора
При подборе промышленного маршрутизатора учитывают несколько ключевых параметров.
- Тип и количество интерфейсов — Ethernet для проводных сетей, 4G для удаленных объектов, Wi-Fi для беспроводного доступа. Количество портов должно соответствовать числу подключаемых устройств.
- Скорость передачи данных — от 100 Мбит/с для базовых систем до 1 Гбит/с для высоконагруженных сетей.
- Поддержка VPN — обязательна для защищенного удаленного доступа к оборудованию.
- Резервирование каналов — возможность переключения между Ethernet, 4G и Wi-Fi при сбое основного канала.
- Наличие Firewall и защита — фильтрация трафика и защита от несанкционированного доступа.
- Поддержка протоколов маршрутизации — статическая и динамическая маршрутизация (OSPF, RIP, BGP).
- Тип монтажа — DIN-рейка, 19" стойка или настольный.
- Напряжение питания — 220В AC для стационарных, 12–48В DC для низковольтных систем.
- Диапазон рабочих температур — для неотапливаемых помещений требуется от -40°C до +70°C.
- Дополнительные функции — QoS, VLAN, поддержка SNMP, веб-интерфейс для настройки.
Монтаж и подключение
Установка маршрутизатора зависит от типа корпуса и условий эксплуатации.
Для DIN-рейки:
- Защелкните маршрутизатор на рейке до фиксации.

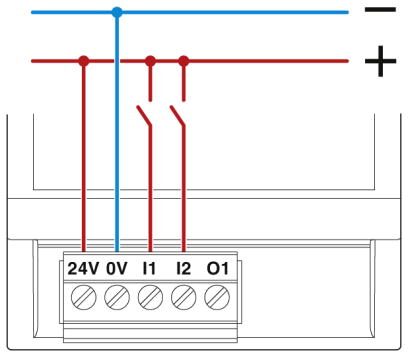

- Подключите питание (220В AC или 12–48В DC).
- Подключите Ethernet-кабели к портам: WAN — к внешней сети, LAN — к локальной сети предприятия.
- Для сотовых моделей установите SIM-карты.

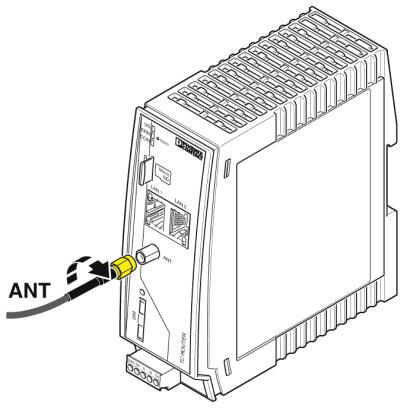

- При необходимости подключите внешнюю антенну.
Для 19" стойки:
- Установите маршрутизатор в стойку и закрепите винтами.
- Подключите питание и сетевые кабели.
Настройка выполняется через веб-интерфейс. Задаются IP-адреса интерфейсов, таблицы маршрутизации, параметры VPN, DHCP-сервер. Для сотовых моделей настраиваются APN и параметры авторизации. Настройте резервирование каналов и QoS для приоритетных потоков данных. Проверьте связь и доступность ресурсов.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Объединение распределенных объектов в единую сеть | Требуется квалифицированная настройка |
| Защищенный удаленный доступ через VPN | Чувствительность к перегрузкам сети |
| Резервирование каналов связи (Ethernet + 4G + Wi-Fi) | Ограничение производительности процессора |
| Приоритезация трафика для критических данных | Требуется защита от несанкционированного доступа |
| Защита сети через Firewall и VLAN | Ограничение по количеству поддерживаемых VPN-туннелей |
