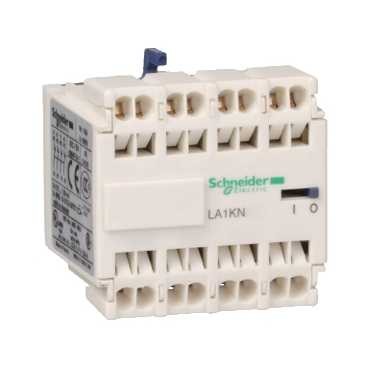

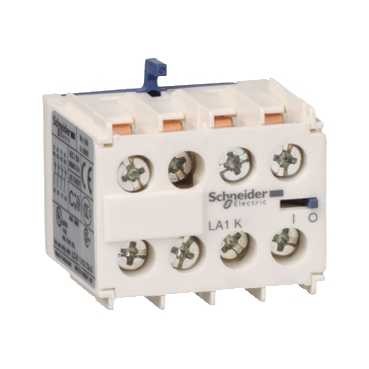

Контактные приставки
Контактные приставки (ПКЛ, ПКЭ) предназначены для увеличения количества вспомогательных контактов контакторов и пускателей. На каждый аппарат можно установить 2- или 4-контактную приставку с различным набором замыкающих и размыкающих контактов. Приставки механически соединяются с контактором и фиксируются при помощи защелки.
Основные характеристики контактных приставок:
- Номинальное напряжение изоляции — 660 В
- Номинальный ток контактов — 10 А
- Степень защиты — IP20
- Диапазон рабочих температур — от -40 до +55 °С
- Максимальное сечение присоединяемых проводников — 2,5 мм²
Приставки ПКЛ применяются с пускателями серий ПМЛ, ПМ12, ПМ12EURO, КМИ, ПМ16, ПМУ и другими. Приставки ПКЭ используются с контакторами серий КМЭ и КТЭ.
Выпускаются с различными комбинациями контактов: 2НО, 2НЗ, 1НО+1НЗ, 2НО+2НЗ, 4НО, 4НЗ. Наиболее универсальный вариант — 2НО+2НЗ.
Приставки выдержки времени ПВЭ
Приставки выдержки времени (ПВЭ) позволяют получить задержку замыкания или размыкания вспомогательной цепи от 0,1 до 180 секунд. Приставка имеет один нормально разомкнутый и один нормально замкнутый контакт.
Устройство приставки позволяет передавать информацию о срабатывании контактора с задержкой времени. Применение ПВЭ расширяет функциональные возможности контакторов и позволяет строить различные по сложности схемы управления.
Примеры применения:
- Последовательный запуск двигателей для снижения пусковых токов
- Задержка включения вытяжной вентиляции после запуска станка
- Построение схем с временными зависимостями
Время задержки выставляется поворотным диском и практически не реагирует на изменение внешних условий — температуру, влажность, электромагнитные излучения. Контактная группа рассчитана на ток до 10 А.

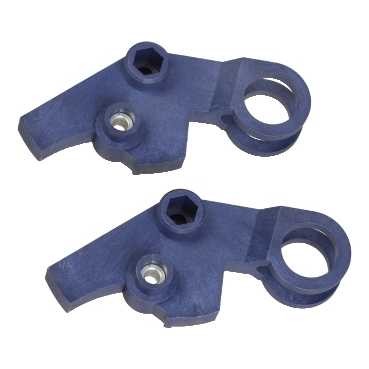

Блокировочные устройства
Блокировочные устройства предназначены для механического исключения одновременного включения контакторов на общей платформе в реверсивных схемах и схемах АВР. Устройство устанавливается сбоку контактора, между двумя аппаратами. Одновременно с механической блокировкой может осуществляться электрическая блокировка.
Критерии выбора фурнитуры
При подборе фурнитуры для контакторов учитывают несколько ключевых параметров.
- Тип устройства — контактная приставка, приставка выдержки времени или блокировочное устройство.
- Совместимость с контактором — приставки подбираются под конкретную серию (ПМЛ, ПМ12, КМЭ, КТЭ).
- Количество и тип контактов — 2НО, 2НЗ, 1НО+1НЗ, 2НО+2НЗ, 4НО, 4НЗ.
- Номинальный ток — обычно 10 А.
- Диапазон выдержки времени — для приставок ПВЭ: 0,1–3 с, 10–180 с или другие.
- Степень защиты — IP20 для установки в шкафах.
- Климатическое исполнение — УХЛ4 для работы при температуре от -40 до +55 °С.
Монтаж и установка
Контактные приставки механически соединяются с контактором и фиксируются при помощи защелки. Способ крепления обеспечивает жесткую и надежную связь между приставкой и контактором. Для установки или снятия приставки не требуется прикладывать значительных усилий.
Блокировочное устройство устанавливается сбоку контактора, между двумя аппаратами. На контакторах КМЭ предусмотрено одно крепление для приставки, на КТЭ есть возможность установки сразу двух ПВЭ.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Расширение функционала контактора без замены аппарата | Требуется совместимость по серии |
| Простой монтаж с фиксацией защелкой | Ограниченный номинальный ток (10 А) |
| Широкий выбор комбинаций контактов | Дополнительное место в шкафу |
| Возможность построения сложных схем управления | Ограниченный диапазон выдержки времени |
| Надежная фиксация и устойчивость к вибрациям | Необходимость подбора под конкретную серию |
Почему покупают в МВБ
В каталоге МВБ — фурнитура для контакторов: контактные приставки ПКЛ и ПКЭ, приставки выдержки времени ПВЭ, блокировочные устройства. В наличии модели с различными комбинациями контактов, для контакторов и пускателей разных серий. Подберем изделие под ваш аппарат и задачу.
Отгрузка со склада в Москве в день заказа, доставка по всей России.
