Конструкция и принцип действия

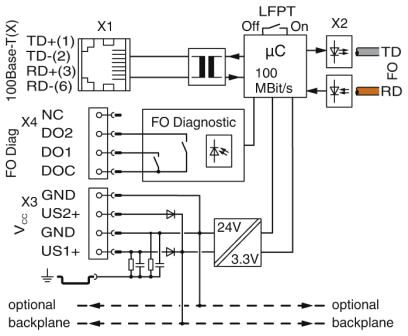

Базовое исполнение преобразователя включает два оптических порта (вход и выход), встроенный процессор обработки сигналов и модуль питания. Порты комплектуются разъемами различных типов и поддерживают работу с разными категориями волокон. Процессорный блок выполняет перекодировку длины волны, выравнивание мощности и регенерацию затухающего сигнала.
Алгоритм работы устройства строится на приеме входящего оптического потока, его преобразовании в соответствии с заданными параметрами и передаче на выходной порт. Преобразователь согласует типы волокон, адаптирует разъемы и при необходимости изменяет спектральные характеристики сигнала. Продвинутые версии поддерживают мультиплексирование каналов и функцию усиления мощности для протяженных линий.
Классификация преобразователей
По характеру преобразования
- Конвертация типов волокна — трансформация сигнала между многомодовым (MM) и одномодовым (SM) волокном. Позволяет интегрировать устаревшее многомодовое оборудование в современные одномодовые магистрали.
- Сдвиг длины волны — перенос сигнала с одной несущей частоты на другую в системах CWDM и DWDM. Используется для уплотнения каналов и обхода занятых спектральных диапазонов.
- Адаптация разъемов — согласование физических интерфейсов: SC→LC, ST→SC, LC→ST и другие комбинации. Обеспечивает совместимость оборудования с различными типами оптических соединителей.
- Регенерация сигнала — восстановление формы импульса и компенсация затухания для передачи на сверхдальние расстояния (свыше 80 км).
По типу оптических соединителей
- SC (Standard Connector) — прямоугольный разъем для стационарного монтажа.
- LC (Lucent Connector) — миниатюрный соединитель для плотных компоновок.
- ST (Straight Tip) — классический разъем с байонетным замком.
- Комбинированные версии — поддерживающие несколько типов соединителей на одном устройстве.
По способу инсталляции
- DIN-рейка — стандартное решение для монтажа в промышленные шкафы и щиты.

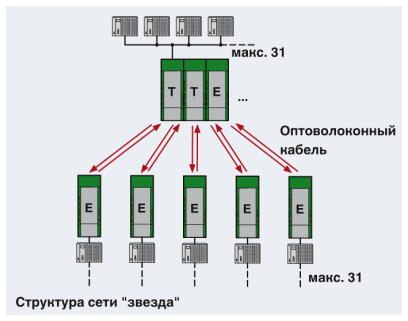

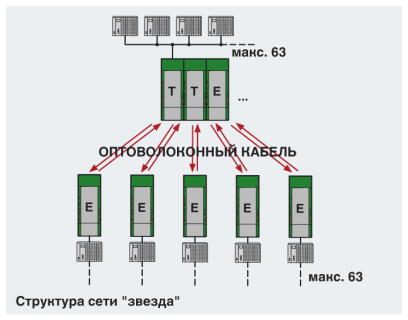

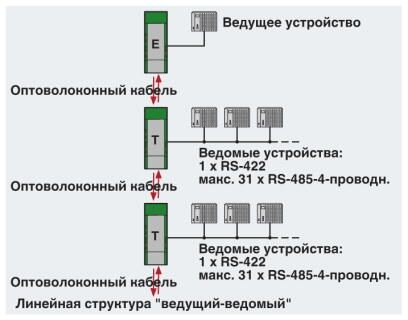

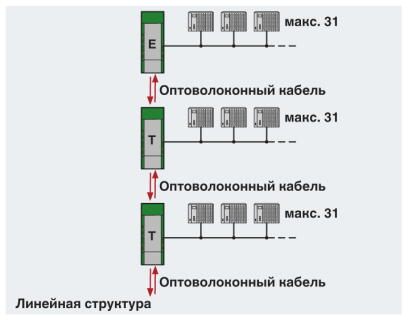

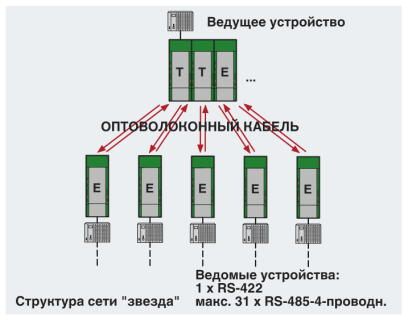

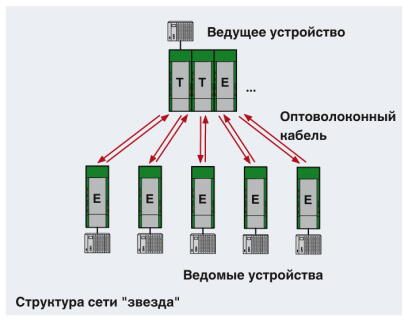

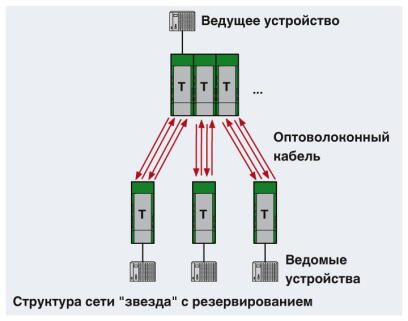

- 19-дюймовая стойка — для серверных и телекоммуникационных помещений.
- Настольные — для лабораторных стендов и временных подключений.

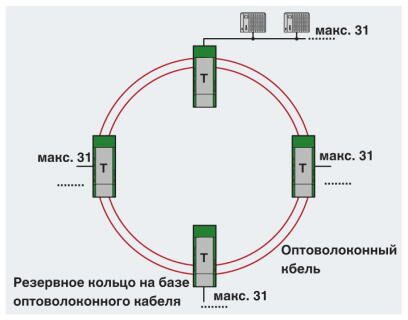

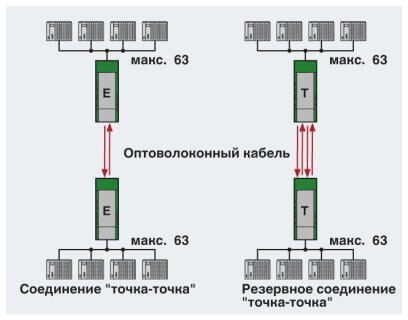

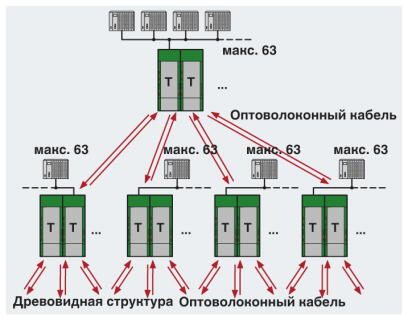

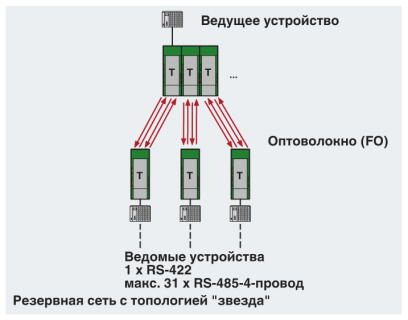

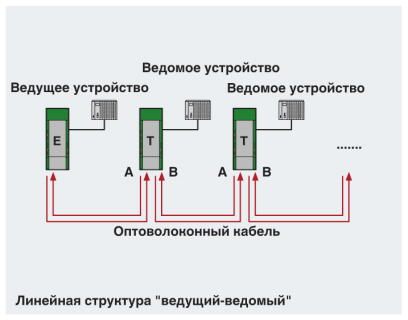

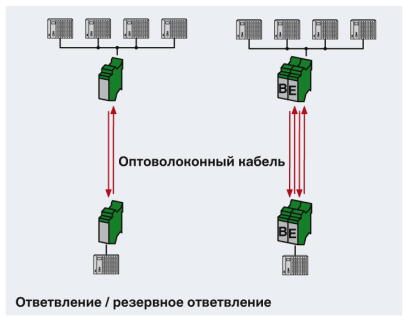

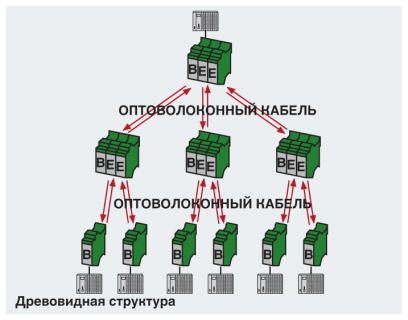

Сферы использования
- Стыковка оборудования различных вендоров в составе единой оптической сети
- Модернизация кабельных систем с переходом с многомодового на одномодовое волокно
- Коммутация линий с разными типами коннекторов (SC, LC, ST)
- Организация каналов в спектрально-уплотненных системах CWDM/DWDM
- Восстановление качества сигнала на протяженных трассах
Параметры выбора
При подборе преобразователя учитывают следующие критерии:
- Необходимый тип конверсии — смена типа волокна, длины волны или разъема.
- Категория входного волокна — многомодовое или одномодовое.
- Категория выходного волокна — определяется конечным оборудованием.
- Тип входного соединителя — SC, LC, ST или иной.
- Тип выходного соединителя — должен соответствовать портам приемного устройства.
- Рабочая длина волны — типичные значения: 850 нм (MM), 1310 нм (SM), 1550 нм (SM).
- Скоростной режим — от 10/100 Мбит/с до 10 Гбит/с и выше.
- Вариант установки — DIN-рейка, стойка, настольное размещение.
- Термостойкость — для производственных объектов требуется диапазон от -40 до +70°C.
Монтажные мероприятия
Порядок установки преобразователя оптоволоконного интерфейса определяется его конструктивным типом.

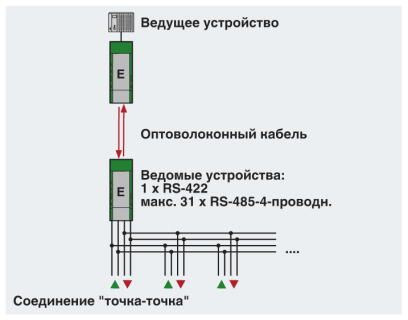

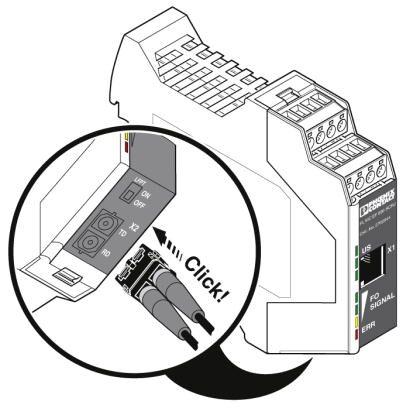

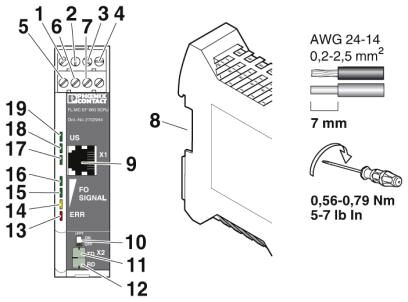

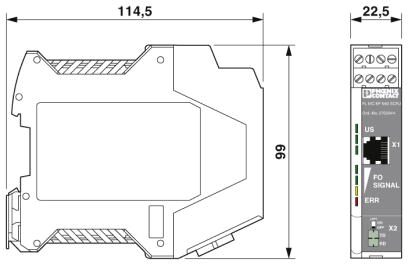

Вариант DIN-рейки:
- Закрепите модуль на направляющей до щелчка фиксатора.
- Подключите источник питания (обычно 24 В постоянного тока).
- Соедините входной порт с передающим оборудованием через оптический патч-корд.
- Соедините выходной порт с приемным устройством аналогичным способом.
Вариант 19-дюймовой стойки:
- Зафиксируйте преобразователь в стойке с помощью крепежных винтов.
- Подведите питающее напряжение и подключите оптические линии.
По окончании инсталляции проверьте оптическую мощность на выходе: светодиодные индикаторы должны подтверждать наличие сигнала и корректность преобразования.
Сильные стороны и ограничения
| Преимущества | Недостатки |
|---|---|
| Совмещение волокон разных типов и разъемов | Критично важен правильный подбор режима конверсии |
| Возможность сдвига длины волны для DWDM/CWDM | Отдельные модели ограничены по пропускной способности |
| Регенерация и усиление затухающего сигнала | Требуется внешний источник электропитания |
| Гибкость при построении оптических топологий | Надежность зависит от качества оптических коннекторов |
| Компактные габариты и простота интеграции | Ограниченный бюджет оптической мощности |
Преимущества работы с МВБ
В каталоге МВБ собраны преобразователи оптоволоконного интерфейса для решения широкого круга задач: от простой адаптации разъемов до мультиплексирования каналов. Представлены устройства для работы с многомодовым и одномодовым волокном, с коннекторами SC, LC, ST, поддерживающие скорости до 10 Гбит/с и дальность передачи до 120 км.
Специалисты компании помогут выбрать оптимальную модель с учетом типа волокна, соединителей, необходимой длины волны и внешних условий эксплуатации. Оперативная обработка заказов и отгрузка со склада в Москве, доставка в регионы России.
