Типы концевых выключателей

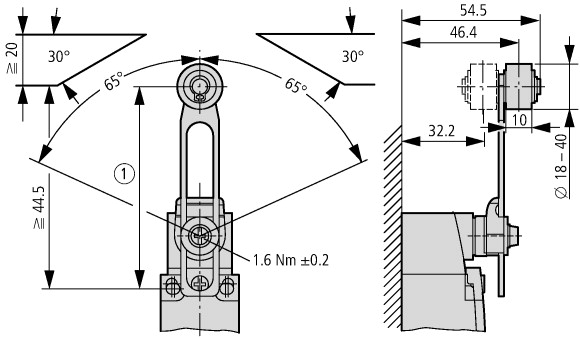

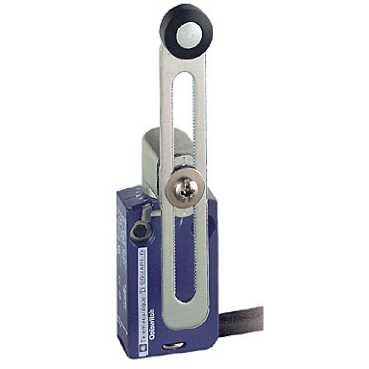

С рычажным приводом. Срабатывают при нажатии на рычаг. Выпускаются с роликом и без. Применяются в станках и конвейерах. Угол срабатывания — до 30°.
Со штоковым приводом. Срабатывают при нажатии на шток. Применяются для контроля линейных перемещений. Выпускаются с возвратом пружиной.

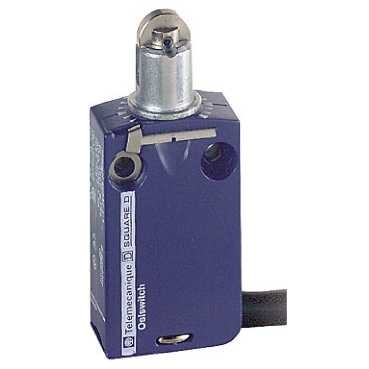

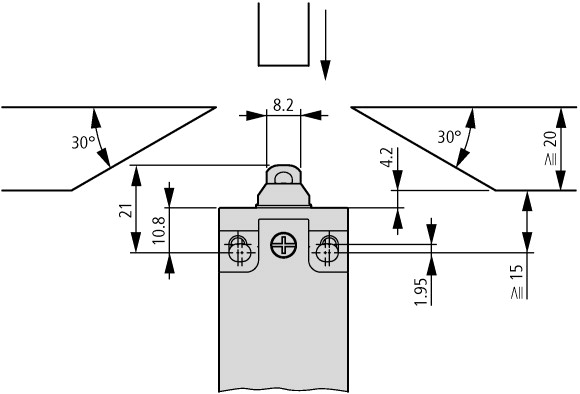

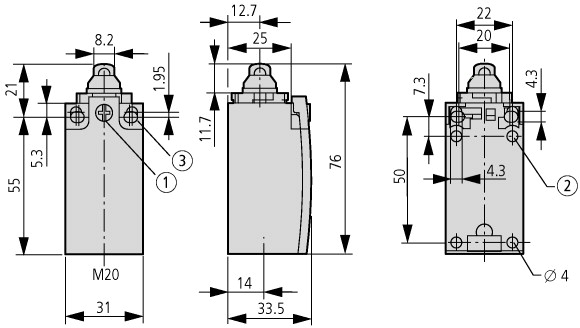

С роликовым приводом. Оснащены роликом для снижения трения. Применяются на высоких скоростях срабатывания. Ролик может быть металлическим или пластиковым.
Безрычажные (кнопочные). Срабатывают при прямом нажатии на толкатель. Применяются в ограниченном пространстве.

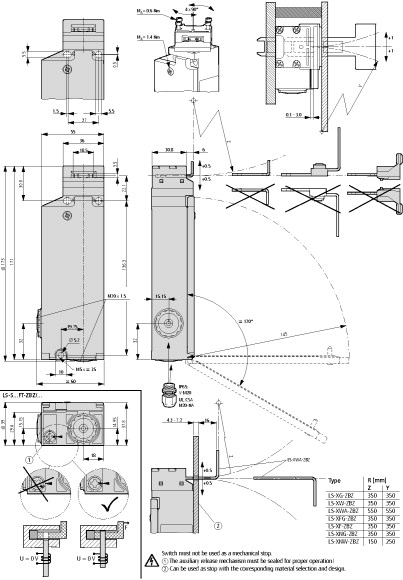

Магнитные (бесконтактные). Срабатывают при приближении магнита. Не имеют механического износа. Применяются в агрессивных средах и при высокой частоте срабатываний.
Индуктивные (бесконтактные). Срабатывают при приближении металлического объекта. Применяются в автоматике и робототехнике.
Взрывозащищённые. Для взрывоопасных зон. Оснащены искробезопасными цепями. Применяются в нефтегазовой и химической промышленности.
Ключевые характеристики
- Тип привода: рычажный, штоковый, роликовый, кнопочный, магнитный, индуктивный
- Количество контактов: 1NO+1NC, 2NO+2NC
- Номинальный ток: от 0,5 до 10 А
- Номинальное напряжение: до 660 В
- Степень защиты: IP65–IP68
- Материал корпуса: пластик, металл
- Рабочая температура: от -40 до +85 °C
- Ресурс: до 10 000 000 циклов
- Монтаж: на панель, на кронштейн, встраиваемый
Области применения
- Станки и обрабатывающие центры
- Краны и подъёмные механизмы
- Конвейеры и транспортные линии
- Робототехника и манипуляторы
- Автоматические двери и ворота
- Пищевая промышленность
- Взрывоопасные зоны
Критерии выбора
При подборе выключателя учитывают тип привода — рычажный, штоковый, роликовый, бесконтактный. Количество контактов — 1NO+1NC, 2NO+2NC. Номинальный ток и напряжение — соответствуют нагрузке. Степень защиты — IP67 для влажных и наружных условий, IP65 для сухих помещений.
Обращают внимание на материал корпуса — пластик для стандартных условий, металл для тяжёлых. Тип срабатывания — механический или бесконтактный. Для высокой частоты срабатываний выбирают бесконтактные модели.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Надёжный контроль положения | Механический износ при частых срабатываниях |
| Широкий выбор типов приводов | Требует точной настройки положения |
| Простота монтажа и замены | Бесконтактные модели дороже |
| Высокий ресурс у бесконтактных моделей | Не все модели совместимы с контроллерами |
| Защита от пыли и влаги | Требует правильного подбора по току |
Монтаж и подключение
Выключатель крепится на панель, кронштейн или встраивается в механизм. Подключение выполняется по схеме: общий, нормально открытый, нормально закрытый контакт. Для бесконтактных моделей — питание и сигнальный выход.
После монтажа проверяют срабатывание при достижении заданного положения, надёжность фиксации и работу контактов. Для механических моделей проверяют ход рычага или штока.
