Преимущества полупроводниковых контакторов
Полупроводниковые контакторы значительно превосходят механические аналоги по ряду параметров:
- Высокое быстродействие — время коммутации составляет миллисекунды, что критично для задач с частыми переключениями.
- Отсутствие механического износа — нет подвижных контактов, которые истираются со временем. Ресурс достигает десятков миллионов циклов.
- Бесшумная работа — коммутация происходит без щелчков и вибраций.
- Устойчивость к внешним воздействиям — работают в запыленной и химически агрессивной атмосфере, не боятся вибраций и ударов.
- Коммутация при переходе через ноль — отсутствие высокочастотных помех в сети.
Типы полупроводниковых контакторов
По количеству фаз
- Однофазные — для коммутации однофазных нагрузок.
- Трехфазные — для управления трехфазными двигателями и нагрузками.
По функциональности
- Нереверсивные — для пуска в одном направлении.
- Реверсивные — для изменения направления вращения двигателя.
По напряжению управления
- 24 В DC — стандартный вариант для современных систем управления.
- 230 В AC — для интеграции в существующие схемы.
Области применения
- Управление асинхронными электродвигателями
- Коммутация нагревательных нагрузок
- Системы с частыми переключениями
- Производства с повышенными требованиями к шуму
- Условия с вибрациями и агрессивной средой
Критерии выбора
При подборе полупроводникового контактора учитывают несколько ключевых параметров.
- Количество фаз — 1 или 3.
- Выходной ток — от 2 до 37 А в зависимости от модели.
- Рабочее напряжение — 48–575 В AC.
- Напряжение управления — 24 В DC или 230 В AC.
- Наличие реверса — для изменения направления вращения.
- Наличие тепловой защиты — опциональное устройство для защиты от перегрева.
- Способ монтажа — на DIN-рейку.
- Степень защиты — IP20 для установки в шкафах.
Монтаж и подключение

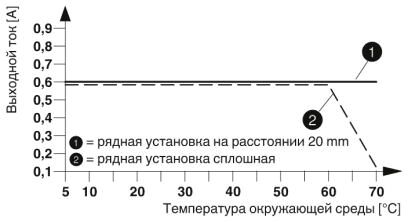

Полупроводниковые контакторы устанавливаются на DIN-рейку. При монтаже рекомендуется оставлять промежуток между устройствами для отвода тепла. Подключение выполняется винтовыми зажимами с моментом затяжки 0,5–0,6 Нм.
При подключении важно соблюдать полярность управляющего сигнала для моделей с входом 24 В DC. Для защиты от переполюсовки в контакторах предусмотрены стабилитроны.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Высокое быстродействие (миллисекунды) | Выделение тепла при работе |
| Отсутствие механического износа | Требуется отвод тепла |
| Бесшумная коммутация | Более высокая стоимость по сравнению с механическими |
| Устойчивость к вибрациям и среде | Чувствительность к перегрузкам по току |
| Коммутация при переходе через ноль | Требуется защита от короткого замыкания |
Почему покупают в МВБ
В каталоге МВБ — полупроводниковые контакторы для однофазных и трехфазных сетей. В наличии модели с током от 2 до 37 А, реверсивные и нереверсивные, с управлением 24 В DC и 230 В AC. Подберем изделие под вашу нагрузку и условия эксплуатации.
Отгрузка со склада в Москве в день заказа, доставка по всей России.
