Устройство и принцип работы
Конструктивно логический модуль состоит из нескольких функциональных блоков. Центральный процессор выполняет программу пользователя и управляет обменом данными. Входные каналы принимают сигналы от датчиков и кнопок (дискретные 0/24В, аналоговые 4–20 мА, 0–10В). Выходные каналы включают и отключают исполнительные механизмы (реле, транзисторные ключи). Память хранит программу пользователя и настройки модуля. Интерфейс связи (RS232, RS485, Ethernet) служит для подключения к диспетчерской системе или панели оператора. ЖК-дисплей и кнопки на корпусе (опционально) позволяют настраивать параметры и отображать состояние оборудования.
Принцип работы основан на циклическом выполнении программы. Модуль непрерывно сканирует состояние входов, выполняет алгоритм управления и устанавливает выходы в заданное состояние. Программирование осуществляется с помощью простых логических элементов (И, ИЛИ, НЕ, таймеры, счетчики, триггеры) или с использованием языков стандарта МЭК 61131-3 (Ladder Diagram, Function Block Diagram). Некоторые модели поддерживают сценарии управления, которые настраиваются через веб-интерфейс или встроенный дисплей. Современные модули имеют встроенные функции защиты от перегрузок и короткого замыкания.
Типы логических модулей
По количеству входов/выходов
- Малые (до 8 входов/выходов) — для управления небольшими системами: освещение, вентиляция, сигнализация.
- Средние (8–16 входов/выходов) — для автоматизации насосных станций, конвейеров, тепловых пунктов.
- Крупные (16–32 входа/выхода) — для управления сложными технологическими процессами.
По типу сигналов
- Дискретные — работают только с дискретными сигналами (0/24В, сухие контакты).
- Универсальные (дискретные + аналоговые) — поддерживают аналоговые входы и выходы для регулирования скорости, температуры, давления.
- Специализированные — для термопар, тензодатчиков, счетчиков импульсов.
По типу программирования
- С использованием Ladder Diagram — графический язык, привычный для электриков и инженеров.
- С использованием Function Block Diagram — блочное программирование для реализации алгоритмов.
- С использованием ST (Structured Text) — текстовый язык для опытных программистов.
- С использованием сценариев (базовое программирование) — простые алгоритмы через встроенный дисплей или кнопки.
По способу монтажа
- Для DIN-рейки — стандартный монтаж в шкафы управления.
- Для 19" стойки — модули в корпусе 1U–3U для серверных.
- Панельные — устанавливаются на переднюю панель оборудования.
- Распределенные (IP67) — для установки непосредственно на оборудовании.
Области применения
- Автоматизация насосных станций и водоподготовка
- Котельные и тепловые пункты
- Системы вентиляции и кондиционирования
- Конвейерные линии и транспортеры
- Освещение и диспетчеризация зданий
- Системы безопасности и пожаротушения
- Промышленные машины и станки
- Системы полива и автоматизации сельского хозяйства
Критерии выбора
При подборе логического модуля учитывают несколько ключевых параметров.
- Количество входов и выходов — определите число подключаемых датчиков и исполнительных механизмов с запасом 20–30%.
- Тип сигналов — дискретные, аналоговые, счетные, температурные. Убедитесь, что модуль поддерживает нужные типы.
- Язык программирования — выберите модуль с поддержкой привычного вам языка (Ladder, FBD, ST).
- Напряжение питания — большинство модулей питаются 24В DC, реже встречаются 12В DC и 220В AC.
- Наличие дисплея и кнопок — для оперативной настройки и отображения состояния.
- Интерфейс связи — для интеграции с диспетчерской системой (RS485, Ethernet).
- Климатическое исполнение — для неотапливаемых помещений требуется диапазон от -20°C до +60°C.
- Степень защиты (IP) — для пыльных и влажных условий нужны IP54 и выше.

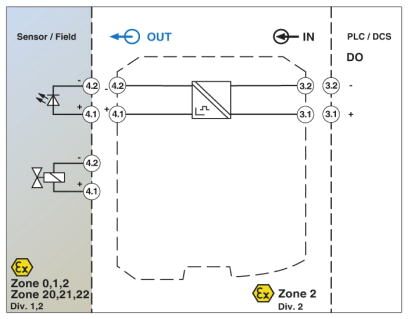

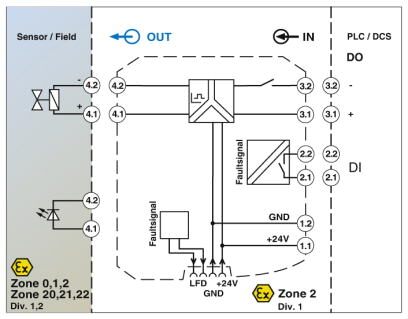

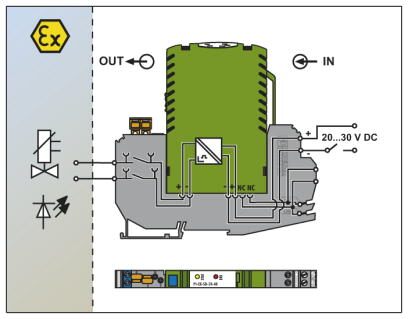

Монтаж и подключение
Установка логического модуля зависит от типа корпуса и условий эксплуатации.
Для DIN-рейки:
- Защелкните модуль на рейке до фиксации.
- Подключите питание (24В DC) к клеммам питания.
- Подключите датчики и кнопки к входным каналам.
- Подключите исполнительные механизмы к выходным каналам.
- При необходимости подключите шину связи (RS485, Ethernet).
Для панельных модулей:
- Установите модуль в вырез на передней панели.
- Закрепите с помощью монтажных скоб.
- Подключите питание и сигнальные линии.
После установки выполните программирование: создайте алгоритм управления, загрузите его в модуль через USB или интерфейс связи. Протестируйте работу логики на холостом ходу. При необходимости настройте параметры через встроенный дисплей.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Замена релейных схем и контакторов | Ограниченное количество входов/выходов |
| Простота программирования без специальных знаний | Ограниченная производительность для сложных алгоритмов |
| Гибкость и быстрая перенастройка логики | Ограниченный объем памяти программ |
| Компактные размеры и низкая стоимость | Ограниченная поддержка сложных протоколов |
| Встроенные функции защиты и диагностики | Требуется резервирование для ответственных систем |
