Описание

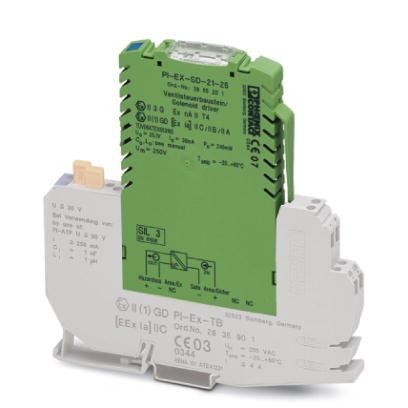

Модуль управления клапаном Ex i, вставной. Для управления искробезопасными электромагнитными клапанами, устройствами аварийной сигнализации и другими простыми электрическими устройствами установленными во взрывоопасной зоне. Для газов группы IIC, общее питание. Гальваническая развязка.
Коммерческие данные
Код заказа | 2865201 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 462 (IF-2009) |
GTIN | 4046356134842 |
Вес/шт. (без упаковки) | 69,610 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 12,4 мм |
---|---|
Высота | 145 мм |
Глубина | 147 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (относительная влажность, без выпадения конденсата) |
Выходные данные
Выходная характеристика: выходное сопротивление | 654 (Внутреннее сопротивление Ri) |
---|---|
Время срабатывания |
Совместимые клапаны
Указание | В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном. |
---|---|
Совместимый клапан | Norgren Herion Coil 2080 / 2082 |
Norgren Herion Coil 2081 / 2083 | |
Norgren Herion Coil 2084 | |
Hrbiger Piezo P8 38x RF-Nx-SPN65 30 V type | |
Hrbiger Piezo P20 381RF-NG-CPN61 30 V type | |
Samson Coil 3701-11 (6 V) | |
Samson Coil 3701-12 (12 V) | |
Samson Coil 3701-13 (24 V) | |
Samson Coil 3963-11 (6 V) | |
Samson Coil 3963-12 (12 V) | |
Samson Coil 3963-13 (24 V) | |
Samson Coil 3964-11 (6 V) | |
Samson Coil 3964-12 (12 V) | |
Samson Coil 3964-13 (24 V) | |
Seitz Pilot valve PV 12F73 Ci oH | |
Seitz Pilot valve PV 12F73 Xi oH | |
Seitz Pilot valve PV 12F73 Xi oH-2 |
Питание
Потребляемый ток, макс. | 50 мА (при 24 В) |
---|---|
Рассеиваемая мощность | макс. 0,9 Вт (при 24 В) |
Общие сведения
Температурный коэффициент, максимальный | 0,01 %/K |
---|---|
Индикатор состояния | желтый светодиод (индикатор состояния) |
красный светодиод (сбои в линии) | |
Класс воспламеняемости согласно UL 94 | V0 |
Материал корпуса | PBT и полиамид РА, неусиленный |
Цвет | зеленый |
Наименование | Вход / выход |
Гальваническая развязка | 375 В (Амплитудное значение, согласно EN 50020, EN 60079-11) |
2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
Соответствие нормам | Соответствие CE |
ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
II 3 G Ex nA II T4 X | |
Функциональная безопасность (SIL) | SIL 3 |
SIL | 3 |
Параметры техники безопасности
Требование конструкт. целостности | МЭК 61508 - низкие требования |
---|---|
Тип устройства | Тип A |
Уровни совокупной безопасности (SIL) | 3 |
Доля опасных сбоев (SFF) | 100 % |
SU | 2,84 x 10-7 (284 FIT) |
SD | 0 |
DU | 0 |
DD | 0 |
Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 0 (1 год) |
0 (5 лет) | |
0 (10 лет) | |
Диагностическое покрытие (DC) | DCS=0 %, DCD=0 % |
Данные по безопасности
Макс. выходное напряжение Uo | 25,1 В |
---|---|
Макс. выходной ток Io | 39 мА |
Макс. выходная мощность Po | 245 мВт |
Группа | IIA |
макс. внешняя индуктивность Lo | 20 мГн |
макс. внешняя емкость Co | 0,66 мкФ |
Группа | IIB |
макс. внешняя индуктивность Lo | 5 мГн |
макс. внешняя емкость Co | 0,43 мкФ |
Группа | IIC |
макс. внешняя индуктивность Lo | 0,5 мГн |
макс. внешняя емкость Co | 0,093 мкФ |
Максимальное безопасное напряжение Um | 250 В AC (125 В DC) |
Стандарты и предписания
Класс воспламеняемости согласно UL 94 | V0 |
---|---|
Соответствие нормам | Соответствие CE |
ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
II 3 G Ex nA II T4 X | |
Группа | IIA |
IIB | |
IIC |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210120 |
---|---|
eCl@ss 4.1 | 27210120 |
eCl@ss 5.0 | 27210120 |
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27210100 |
eCl@ss 7.0 | 27210120 |
eCl@ss 8.0 | 27210120 |
eCl@ss 9.0 | 27210120 |
ETIM
ETIM 4.0 | EC002653 |
---|---|
ETIM 5.0 | EC002653 |
ETIM 6.0 | EC002653 |
ETIM 7.0 | EC002653 |
UNSPSC
30211506 | |
UNSPSC 7.0901 | 39121008 |
---|---|
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
