Типы оптических кроссов
Стоечные. Монтируются в телекоммуникационные шкафы и стойки 19". Высота — от 1U до 4U. Вмещают от 12 до 144 портов. Применяются в дата-центрах и серверных.
Настенные. Выпускаются в виде коробки, закрепляемой на стене. Содержат от 4 до 96 портов. Подходят для небольших узлов связи и распределительных пунктов.

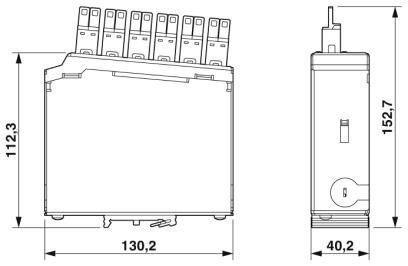

Модульные на DIN-рейку. Компактные устройства для электрошкафов промышленной автоматизации. Поставляются с предустановленными пигтейлами и готовы к сращиванию. Ширина модуля — от 40 мм.
По типу коннекторов. Кроссы выпускаются под разъёмы SC, ST, LC, FC. Тип коннектора определяет совместимость с патч-кордами и активным оборудованием. Для промышленных условий чаще применяются ST и SC. Для высокоплотных решений — LC.
По условиям эксплуатации. Внутренние модели имеют степень защиты IP20. Уличные кроссы выпускаются в герметичных корпусах IP68 для подвеса на опорах или подземной прокладки.
Ключевые характеристики
- Количество портов: от 4 до 144
- Тип коннекторов: SC, ST, LC, FC
- Тип волокна: одномодовое OS2, многомодовое OM2, OM3, OM4
- Скорость передачи: до 1000 Мбит/с и выше
- Затухание: не более 0,3 дБ
- Степень защиты: IP20 для внутренних, IP68 для уличных
- Материал корпуса: сталь, алюминий, пластик
- Монтаж: стойка 19", стена, DIN-рейка
- Рабочая температура: от -60 до +70 °C для уличных моделей
Области применения
- Структурированные кабельные системы
- Волоконно-оптические линии связи
- Промышленная автоматизация и АСУ ТП
- Телекоммуникационные шкафы и дата-центры
- Системы видеонаблюдения и передачи данных
Критерии выбора
При подборе кросса учитывают тип монтажа — стойка, стена или DIN-рейка. Количество портов должно соответствовать числу подключаемых линий с запасом на расширение. Тип коннекторов определяется подключаемым оборудованием и патч-кордами. Тип волокна должен совпадать с типом кабеля. Для улицы выбирают герметичные модели с защитой IP68.
Обращают внимание на наличие сплайс-кассеты для укладки и защиты мест сварки. Важна комплектация — наличие пигтейлов, адаптеров и крепежа. Полный набор упрощает монтаж и сокращает время на сборку.
Монтаж и подключение
Магистральный кабель вводится в корпус через кабельный ввод. Оболочка снимается, модули разделяются на отдельные волокна. Волокна зачищаются и свариваются с пигтейлами, подключёнными к внутренней стороне адаптеров. Места сварки укладываются в сплайс-кассету и фиксируются.
Запас кабеля укладывается внутри корпуса без резких загибов. Радиус изгиба не должен превышать допустимых значений. Кабель фиксируется кронштейнами. После укладки корпус закрывается, кабельные вводы герметизируются.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Защита мест сварки оптических волокон | Требует квалифицированного монтажа |
| Разъёмное соединение с активным оборудованием | Стоимость выше простых муфт |
| Удобство обслуживания и переключений | Ограниченное количество портов |
| Широкий выбор коннекторов и типов волокна | Нужен подбор под конкретную сеть |
| Работа в широком температурном диапазоне | Уличные модели дороже внутренних |
