Устройство и принцип работы

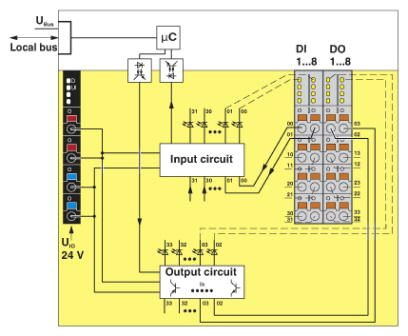

Конструктивно модуль ввода-вывода состоит из нескольких функциональных блоков. Входные каналы принимают сигналы от датчиков (дискретных контактов, аналоговых датчиков, термопар). Сигналы проходят через фильтры, гальваническую развязку и аналого-цифровые преобразователи (для аналоговых входов). Процессорный блок обрабатывает сигналы и передает их контроллеру по интерфейсной шине. Выходные каналы преобразуют управляющие команды от контроллера в сигналы для исполнительных механизмов — реле, транзисторные ключи, аналоговые выходы 4–20 мА или 0–10В.
Принцип работы основан на циклическом опросе входов и обновлении выходов по команде контроллера. Модуль непрерывно сканирует состояние входных каналов, преобразует их в цифровой код и передает по промышленной шине (Modbus, Profibus, CAN, Ethernet). При получении команды от контроллера модуль устанавливает выходные каналы в заданное состояние. Все каналы имеют гальваническую развязку для защиты контроллера от помех и пробоев. Современные модули поддерживают горячую замену и самодиагностику.
Типы модулей ввода-вывода
По типу сигнала
- Дискретные входы — принимают двухуровневые сигналы (0/24В, 0/110В, сухие контакты). Используются для подключения концевиков, кнопок, датчиков приближения.

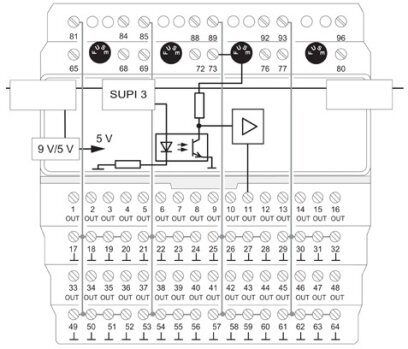

- Дискретные выходы — управляют реле, контакторами, клапанами. Типы: релейные (сухие контакты), транзисторные, симисторные.
- Аналоговые входы — принимают непрерывные сигналы: токовая петля 4–20 мА, напряжение 0–10В, термопары, термосопротивления Pt100.
- Аналоговые выходы — выдают управляющие сигналы 4–20 мА или 0–10В для регулирующих клапанов, частотных преобразователей.
- Специализированные — счетчики импульсов, энкодеры, термопары, тензометрические входы.
По количеству каналов
- Малообъемные — 2–4 канала для небольших систем.
- Средние — 8–16 каналов, наиболее распространенный формат.
- Высокой плотности — 32–64 канала для крупных систем автоматизации.
По типу монтажа

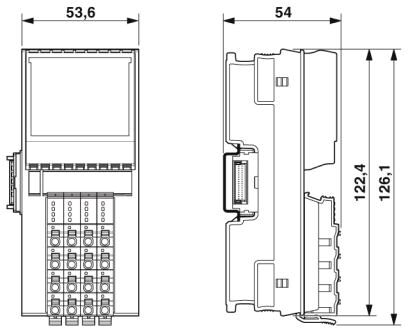

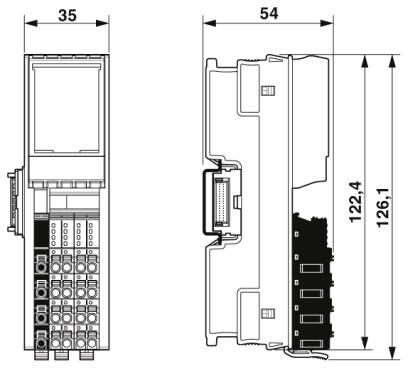

- Для DIN-рейки — стандарт для промышленных щитов.
- Для 19" стойки — модули в корпусе 1U–3U для серверных и телеком-шкафов.

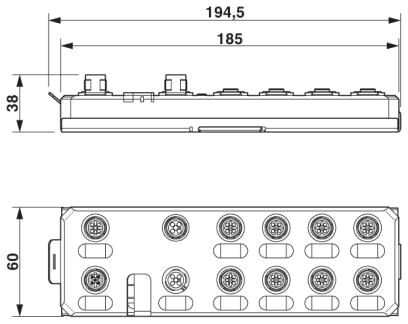

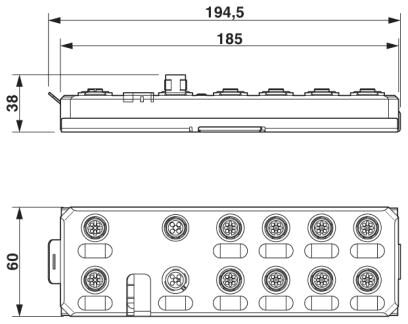

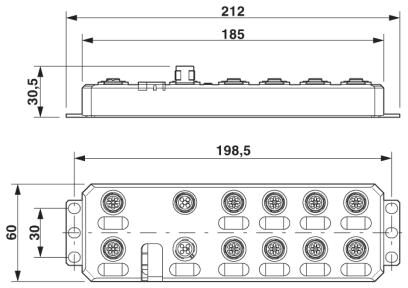

- Распределенные (IP-корпуса) — для установки непосредственно на оборудовании, с защитой IP67.
По типу шины
- Modbus RTU (RS232/RS485) — простой и недорогой протокол, совместим со многими контроллерами.
- Modbus TCP (Ethernet) — скорость и интеграция в современные сети.
- Profibus / Profinet — стандарт для систем Siemens.
- CANopen — для мобильной техники и автомобильной промышленности.
- Ethernet/IP — для систем Allen-Bradley и Rockwell Automation.
Области применения
- Промышленная автоматизация и управление производством
- Системы диспетчерского управления (SCADA)
- Насосные станции и водоподготовка
- Котельные и тепловые пункты
- Системы вентиляции и кондиционирования
- Конвейерные линии и транспортеры
- Станки с ЧПУ и робототехника
- Системы безопасности и пожаротушения
- Автоматизация зданий и «умный дом»
Критерии выбора
При подборе модуля ввода-вывода учитывают несколько ключевых параметров.
- Тип сигналов — дискретные, аналоговые, специализированные. Определите, какие датчики и исполнительные механизмы будут подключены.
- Количество каналов — рассчитайте число подключаемых устройств с запасом на расширение.
- Интерфейс связи — должен совпадать с интерфейсом вашего контроллера (Modbus, Profibus, Ethernet и т.д.).
- Напряжение питания — большинство модулей питаются 24В DC, но есть варианты на 12В, 48В, 220В.
- Гальваническая развязка — обязательна для защиты контроллера от помех и потенциальных пробоев.
- Климатическое исполнение — для неотапливаемых помещений требуются расширенные диапазоны (от -40°C до +70°C).
- Степень защиты (IP) — для пыльных и влажных условий нужны IP54–IP67.
- Совместимость с контроллером — проверьте список поддерживаемых драйверов.
- Функции самодиагностики — контроль обрыва линии, короткого замыкания.
Монтаж и подключение
Установка модуля ввода-вывода зависит от типа монтажа и условий эксплуатации.
Для DIN-рейки:
- Защелкните модуль на рейке до фиксации.
- Подключите шину связи (RS485, Ethernet) к контроллеру.
- Подключите питание 24В DC к клеммам питания.

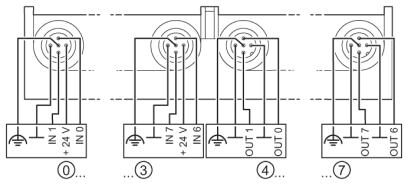

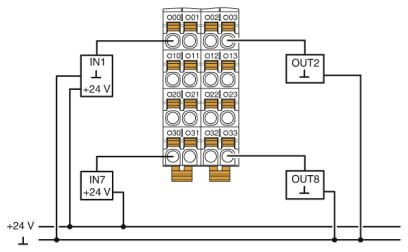

- Подключите датчики к входным каналам согласно схеме.

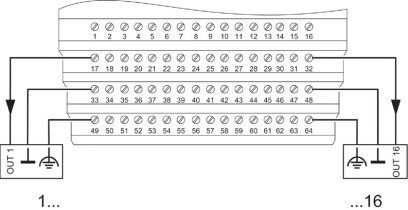

- Подключите исполнительные механизмы к выходным каналам.
Для распределенных модулей (IP67):
- Закрепите модуль непосредственно на оборудовании.
- Подключите кабель питания и связи.

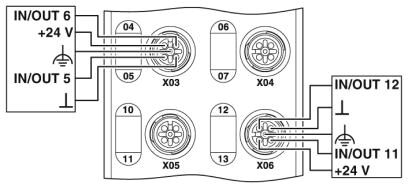

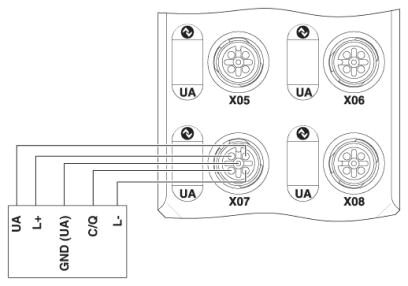

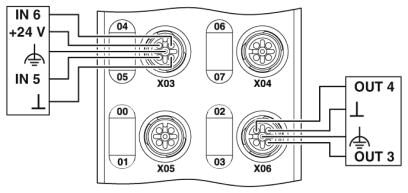

- Подключите датчики через герметичные разъемы.
После установки выполните настройку: сконфигурируйте адреса модулей в сети, настройте тип сигналов для каждого канала (ток/напряжение для аналоговых входов), проверьте правильность подключения и проведите тестирование. Для некоторых модулей потребуется установка драйверов в среде программирования контроллера.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Универсальность — поддержка различных типов сигналов | Требуется правильный выбор типа сигнала |
| Гальваническая развязка — защита контроллера | Ограничение по длине линии связи |
| Масштабируемость — наращивание каналов модулями | Зависимость от пропускной способности шины |
| Горячая замена — для отказоустойчивых систем | Требуется конфигурирование и настройка |
| Различные протоколы — совместимость с разными контроллерами | Привязка к конкретной экосистеме |
